Jako inżynier z wieloletnim stażem w serwisach autoryzowanych, często spotykam się z pytaniem o sensowność serwisowania układu recyrkulacji spalin. Zawór EGR (Exhaust Gas Recirculation) pełni kluczową rolę w redukcji emisji tlenków azotu (NOx) poprzez zawracanie części spalin do komory spalania. W mojej praktyce widziałem setki przypadków, gdzie niewłaściwa diagnoza tego elementu prowadziła do kosztownych i niepotrzebnych napraw całego osprzętu silnika. Zrozumienie, że ten komponent nie jest złośliwym wymysłem ekologów, ale precyzyjnym narzędziem termodynamicznym, pozwala na zmianę podejścia do jego eksploatacji. Choć wielu kierowców postrzega go jako źródło problemów, to prawidłowo działający system EGR znacząco obniża temperaturę w komorze spalania, co chroni gniazda zaworowe przed wypaleniem. Ostatecznie decyzja o serwisowaniu musi opierać się na twardych danych diagnostycznych, a nie na obiegowych opiniach z forów internetowych.
Zasada działania układu recyrkulacji spalin w silnikach spalinowych
Podstawowym zadaniem układu EGR jest obniżenie stężenia tlenu w ładunku dostarczanym do cylindrów, co bezpośrednio przekłada się na niższą temperaturę procesu spalania. Recyrkulacja spalin polega na tym, że część gazów wydechowych, które są chemicznie obojętne, zastępuje część świeżego powietrza, ograniczając powstawanie szkodliwych tlenków azotu. W silniku 2.0 TDI z grupy VAG system ten jest zintegrowany z chłodniczką spalin, co jeszcze bardziej zwiększa efektywność procesu poprzez gęstsze upakowanie ładunku. Historycznie systemy te ewoluowały od prostych zaworów podciśnieniowych do zaawansowanych modułów sterowanych elektronicznie z własną magistralą danych CAN. Przeciwnicy tego rozwiązania podnoszą argument o zanieczyszczaniu dolotu, jednak zapominają, że nowoczesne algorytmy sterujące potrafią precyzyjnie dawkować spaliny tylko w określonych warunkach obciążenia silnika. Konkludując, sprawny EGR to mniejsze obciążenie cieplne dla głowicy i spełnienie rygorystycznych norm środowiskowych, co jest niezbędne w dobie obecnych badań technicznych.
Typowe objawy awarii zaworu recyrkulacji spalin odczuwalne podczas jazdy
Rozpoznanie usterki zaworu EGR wymaga czujności, ponieważ symptomy często nakładają się na problemy z układem wtryskowym lub turbosprężarką. Nierówna praca silnika na biegu jałowym oraz wyraźne szarpanie podczas przyspieszania to pierwsze sygnały, że zawór mógł zablokować się w pozycji otwartej. Przykładem z życia warsztatowego jest model Opel Astra J, gdzie nagminnie dochodzi do zabrudzenia trzpienia sterującego, co skutkuje przejściem silnika w tryb awaryjny przy próbie gwałtownego wyprzedzania. Zjawisko to wynika z faktu, że sterownik silnika (ECU) wykrywa niezgodność między zadaną a rzeczywistą masą powietrza zmierzoną przez przepływomierz. Niektórzy kierowcy ignorują te sygnały, licząc na to, że silnik sam się oczyści na autostradzie, co zazwyczaj kończy się całkowitym unieruchomieniem pojazdu. Wczesna reakcja na zapaloną kontrolkę check engine pozwala uniknąć degradacji filtra DPF, który w takich warunkach błyskawicznie zapycha się niespaloną sadzą.
| Objaw | Możliwa przyczyna | Skutek długofalowy |
|---|---|---|
| Czarny dym z wydechu | Zawór zablokowany w pozycji otwartej | Zapchanie filtra DPF/FAP |
| Brak mocy pod obciążeniem | Nieszczelność w układzie sterowania EGR | Przegrzanie turbosprężarki |
| Falowanie obrotów jałowych | Nagar blokujący domknięcie grzybka | Uszkodzenie poduszek silnika |
Mechanizm powstawania zanieczyszczeń wewnątrz kolektora dolotowego
Powstawanie tak zwanego nagaru to proces fizykochemiczny, który jest nieunikniony w silnikach z bezpośrednim wtryskiem paliwa i układem EGR. Mieszanina sadzy ze spalin oraz oparów oleju z odmy tworzy gęstą, lepką substancję, która z czasem twardnieje pod wpływem wysokiej temperatury, ograniczając średnicę kanałów dolotowych. W silnikach BMW z serii N47 osady te potrafią zredukować prześwit kolektora o ponad 50 procent, co drastycznie pogarsza dynamikę auta. Zjawisko to nasila się szczególnie przy eksploatacji miejskiej, gdzie silnik rzadko osiąga pełną temperaturę roboczą, a proces dopalania sadzy jest przerywany. Choć producenci stosują specjalne powłoki antyadhezyjne, to przy przebiegach rzędu 150-200 tysięcy kilometrów warstwa osadu staje się krytyczna. Regularna inspekcja stanu czystości dolotu powinna być standardem, gdyż pozwala uniknąć kosztownej wymiany całego kolektora zintegrowanego z klapami wirowymi.
Metody diagnostyki komputerowej układu sterowania emisją spalin
Współczesna diagnostyka nie może opierać się wyłącznie na odczycie kodów błędów, lecz musi obejmować analizę parametrów rzeczywistych w czasie jazdy. Wypełnienie sygnału PWM sterującego zaworem oraz sygnał zwrotny z czujnika położenia to kluczowe dane, które pozwalają ocenić, czy mechanizm nie zaciera się mechanicznie. Podczas testowania Forda Mondeo MK4 często zauważam, że błąd P0401 (za mały przepływ) wynika nie z uszkodzenia samego zaworu, lecz z niedrożności kanałów w głowicy silnika. Warto również przeprowadzić test elementów wykonawczych za pomocą diagnosty, co pozwala usłyszeć charakterystyczne kliknięcie pracującego elektrozaworu. Alternatywnym podejściem jest pomiar podciśnienia w starszych układach, gdzie nieszczelność jednego wężyka może paraliżować pracę całego systemu recyrkulacji. Tylko rzetelna interpretacja danych z logów dynamicznych daje pewność, że problem leży w EGR, a nie w uszkodzonym czujniku ciśnienia doładowania.

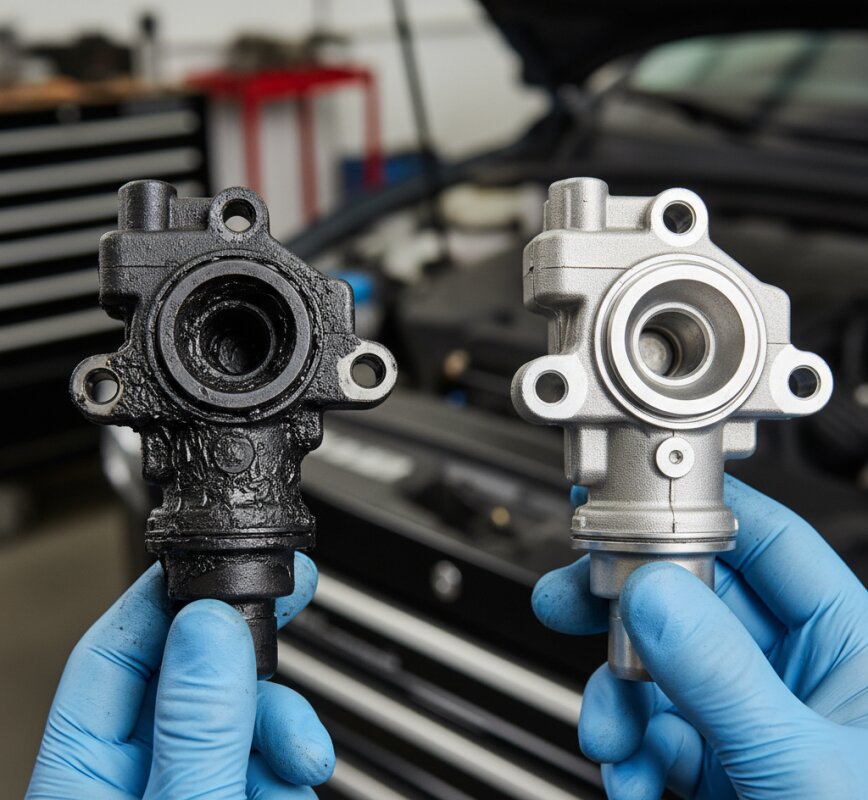

Skuteczność czyszczenia chemicznego i ultradźwiękowego podzespołów EGR
Czyszczenie zaworu EGR jest najtańszą formą naprawy, ale jej skuteczność zależy od stopnia i rodzaju zanieczyszczeń. Myjka ultradźwiękowa wypełniona specjalistyczną chemią penetrującą jest w stanie usunąć nagar nawet z najtrudniej dostępnych zakamarków mechanizmu, przywracając mu pełną swobodę ruchu. W mojej praktyce serwisowej czyściliśmy zawory w silnikach Renault 1.5 dCi, co pozwalało odroczyć wymianę o kolejne 50-80 tysięcy kilometrów. Trzeba jednak pamiętać, że jeśli uszkodzeniu uległa część elektroniczna lub nastawnik, żadna chemia nie przywróci sprawności podzespołowi. Niektórzy stosują agresywne preparaty w sprayu podawane bezpośrednio do dolotu, co bywa ryzykowne ze względu na możliwość dostania się dużych płatów nagaru do cylindrów. Bezpieczniejszą i trwalszą metodą jest demontaż elementu i jego mechaniczne oczyszczenie w kontrolowanych warunkach warsztatowych.
| Metoda | Zalety | Wady |
|---|---|---|
| Myjka ultradźwiękowa | Bardzo wysoka precyzja czyszczenia | Wymaga demontażu zaworu |
| Spray do dolotu | Szybkość wykonania bez rozbierania | Ryzyko uszkodzenia silnika/turbo |
| Skrobanie mechaniczne | Niski koszt materiałów | Ryzyko porysowania gładzi zaworu |
Kryteria wyboru między nowym podzespołem a regeneracją fabryczną
W przypadku trwałego uszkodzenia mechanicznego lub elektrycznego, stajemy przed wyborem: nowy oryginał, zamiennik czy produkt regenerowany. Wymiana na nowy element renomowanego producenta (np. Pierburg, Wahler czy Denso) gwarantuje spokój na lata i prawidłową kalibrację z systemem pokładowym auta. W silnikach Mercedes-Benz z rodziny OM651 stosowanie tanich zamienników często kończy się powrotem błędu po kilku dniach ze względu na zbyt wolny czas reakcji elektroniki. Regeneracja fabryczna, oferowana przez niektórych producentów części, jest rozsądnym kompromisem, łączącym niższą cenę z gwarancją jakości zbliżoną do oryginału. Należy unikać używanych zaworów z niepewnych źródeł, ponieważ ich stan wewnętrzny jest niemożliwy do zweryfikowania bez specjalistycznego sprzętu. Wybór nowej części to także nowa uszczelka i pewność, że chłodniczka EGR nie jest pęknięta, co mogłoby prowadzić do ubytków płynu chłodniczego.
Prawne aspekty ingerencji w fabryczne systemy oczyszczania spalin
Zaślepianie zaworu EGR jest w Polsce i całej Unii Europejskiej procederem nielegalnym, który może prowadzić do poważnych konsekwencji podczas badania technicznego. Naruszenie homologacji pojazdu poprzez trwałe wyłączenie układu recyrkulacji spalin skutkuje zatrzymaniem dowodu rejestracyjnego w przypadku wykrycia modyfikacji przez diagnostę. Zgodnie z obowiązującymi przepisami o ruchu drogowym, pojazd musi spełniać normy emisji, które obowiązywały w dniu jego pierwszej rejestracji. Choć fizyczne zaślepienie zaworu jest trudne do wykrycia na pierwszy rzut oka, to analiza składu spalin lub odczyt zamrożonych ramek w sterowniku szybko ujawnia prawdę. Warto wspomnieć o orzecznictwie sądowym w krajach Europy Zachodniej, gdzie warsztaty oferujące takie usługi są obciążane gigantycznymi karami finansowymi. Z punktu widzenia inżyniera, usuwanie EGR to krok wstecz, który świadczy o braku zrozumienia nowoczesnej technologii motoryzacyjnej.
Współzależność między stanem zaworu a żywotnością filtra cząstek stałych
Mało który kierowca zdaje sobie sprawę, że niesprawny układ EGR jest najczęstszą przyczyną przedwczesnego zapchania filtra DPF. Zbyt duża ilość sadzy generowana przez niewłaściwie pracujący zawór sprawia, że proces regeneracji filtra musi odbywać się znacznie częściej, co drastycznie skraca jego żywotność. W samochodach marki Mazda z silnikami SkyActiv-D problemy z EGR błyskawicznie przekładają się na wzrost poziomu oleju silnikowego, co jest efektem częstych i nieudanych prób wypalania DPF. Systemy te działają w ścisłej symbiozie: EGR dba o niskie NOx, a DPF o wyłapywanie cząstek stałych, ale oba potrzebują optymalnych warunków pracy silnika. Jeśli zawór EGR nie domyka się szczelnie, turbosprężarka musi pracować z większym obciążeniem, aby skompensować straty ciśnienia doładowania. Wniosek jest prosty: oszczędność na naprawie EGR to prosta droga do wydania kilku tysięcy złotych na nowy filtr cząstek stałych.
Analiza kosztów naprawy układu recyrkulacji w nowoczesnych pojazdach
Ekonomiczny aspekt naprawy EGR musi uwzględniać nie tylko cenę samej części, ale również koszty robocizny, która w niektórych modelach jest bardzo wysoka. Koszt wymiany zaworu w popularnym aucie segmentu C waha się zazwyczaj od 600 do 1500 złotych, wliczając w to markowy podzespół i adaptację komputerową. Jednak w przypadku silników V6, gdzie dostęp do zaworów jest utrudniony i wymaga demontażu wielu elementów osprzętu, rachunek może wzrosnąć dwukrotnie. Porównując to z kosztem czyszczenia (ok. 200-400 zł), widać, że profilaktyka jest znacznie bardziej opłacalna niż czekanie na całkowitą awarię. Niektórzy decydują się na regenerację we własnym zakresie, co jest możliwe, ale wymaga posiadania odpowiednich narzędzi i chemii warsztatowej. W dłuższej perspektywie, inwestycja w sprawny układ EGR zwraca się poprzez niższe zużycie paliwa i brak niespodziewanych awarii w trasie.
- Diagnostyka komputerowa i weryfikacja błędów: 100 - 250 PLN
- Czyszczenie zaworu EGR w myjce ultradźwiękowej: 250 - 450 PLN
- Zakup nowego zaworu (zamiennik premium): 400 - 900 PLN
- Zakup oryginalnego zaworu w ASO: 800 - 2500 PLN
- Usługa wymiany i adaptacji: 200 - 600 PLN
Sposoby na wydłużenie bezawaryjnej pracy układu recyrkulacji spalin
Jako inżynier zawsze powtarzam, że sposób eksploatacji ma kluczowy wpływ na to, jak szybko nagar zablokuje zawór w Twoim aucie. Regularne pokonywanie dłuższych tras z prędkościami autostradowymi pozwala na naturalne wypalenie części osadów dzięki wyższej temperaturze spalin i stabilnemu przepływowi gazów. Unikanie jazdy na bardzo niskich obrotach (tzw. eco-driving w wydaniu ekstremalnym) ogranicza powstawanie nadmiernej ilości sadzy, która jest głównym wrogiem układu EGR. Stosowanie wysokiej jakości paliw z dodatkami czyszczącymi oraz regularna wymiana oleju silnikowego co 10-15 tysięcy kilometrów to podstawy, o których wielu zapomina. Warto również dbać o kondycję układu wtryskowego i turbosprężarki, ponieważ każda ich niesprawność skutkuje pogorszeniem składu spalin trafiających do recyrkulacji. Podsumowując, świadomy kierowca może znacząco wydłużyć interwały między serwisami EGR, dbając o ogólną kondycję techniczną jednostki napędowej.
Przydatne źródła: Systemy recyrkulacji spalin Bosch, Budowa układu EGR w Wikipedii
