Jak działa układ recyrkulacji spalin EGR w Twoim samochodzie?

Jako diagnosta i mechanik z wieloletnim doświadczeniem w serwisach autoryzowanych, często spotykam się z negatywną opinią kierowców na temat zaworu EGR. Wielu z nich traktuje ten element jako zbędny dodatek, który tylko generuje problemy i koszty. Prawda jest jednak znacznie bardziej złożona, ponieważ recyrkulacja spalin to precyzyjnie zaprojektowany proces chemiczny i fizyczny, bez którego współczesne silniki nie byłyby w stanie spełnić rygorystycznych norm środowiskowych. Zrozumienie tego, jak działa EGR, wymaga spojrzenia wgłąb cylindra podczas suwu pracy, gdzie temperatura i ciśnienie decydują o tym, co ostatecznie wydostanie się z rury wydechowej. Moim celem jest pokazanie Ci, że ten zawór to nie wróg, ale zaawansowane narzędzie kontroli parametrów spalania.

Dlaczego inżynierowie zdecydowali się na wprowadzenie systemu recyrkulacji spalin?

Głównym powodem wprowadzenia układu EGR była konieczność walki z tlenkami azotu (NOx), które są produktem ubocznym spalania paliw kopalnych w bardzo wysokich temperaturach. Kiedy w komorze spalania temperatura przekracza 1500 stopni Celsjusza, azot obecny w powietrzu zaczyna gwałtownie reagować z tlenem, tworząc toksyczne związki. Wprowadzenie części spalin z powrotem do kolektora dolotowego pozwala na zastąpienie części świeżego powietrza gazami obojętnymi, które nie biorą udziału w reakcji chemicznej, ale mają dużą pojemność cieplną. Dzięki temu temperatura szczytowa w cylindrze zostaje obniżona, co bezpośrednio hamuje powstawanie NOx.

Pamiętam przypadek starszego silnika bez EGR, który mimo idealnego stanu mechanicznego nie był w stanie przejść testu emisji podczas przeglądu okresowego. Wprowadzenie recyrkulacji spalin w nowszych generacjach tego samego modelu pozwoliło obniżyć emisję tlenków azotu o ponad 50 procent. Z punktu widzenia fizyki, spaliny działają tutaj jak balast termiczny. Wiele osób błędnie uważa, że EGR ma na celu dopalenie spalin, co jest mitem. Chodzi wyłącznie o obniżenie temperatury spalania poprzez rozcieńczenie mieszanki gazami, które są już produktem utleniania.

Z historycznego punktu widzenia, pierwsze prymitywne układy EGR pojawiły się już w latach 70. w USA, kiedy to agencja EPA zaczęła narzucać limity zanieczyszczeń. Początkowo były to proste zawory sterowane podciśnieniem, które działały zero-jedynkowo. Dzisiaj mamy do czynienia z precyzyjnymi elektrozaworami sterowanymi sygnałem PWM z komputera silnika. Alternatywą dla EGR w niektórych silnikach jest zmienna faza rozrządu, która pozwala na pozostawienie części spalin w cylindrze poprzez odpowiednie sterowanie zaworami wydechowymi, jednak to zewnętrzny EGR pozostaje najskuteczniejszy. Praktyczny wniosek jest taki, że bez tego układu Twój samochód emitowałby do atmosfery związki bezpośrednio odpowiedzialne za powstawanie smogu i kwaśnych deszczy.

W jaki sposób zawór EGR wpływa na proces spalania mieszanki wewnątrz cylindra?

Działanie zaworu EGR opiera się na bardzo precyzyjnym dozowaniu ilości gazów wydechowych, które trafiają do komory spalania. Nie jest to proces ciągły, ponieważ sterownik silnika ECU musi stale monitorować obciążenie, temperaturę cieczy chłodzącej oraz prędkość obrotową. W momencie, gdy dodajemy gazu i potrzebujemy pełnej mocy, zawór EGR zostaje natychmiast zamknięty. Dzieje się tak dlatego, że do uzyskania maksymalnego momentu obrotowego potrzebujemy jak największej ilości tlenu, a spaliny go nie zawierają. Recyrkulacja odbywa się głównie przy częściowym obciążeniu, czyli podczas spokojnej jazdy miejskiej lub utrzymywania stałej prędkości na autostradzie.

Wyobraźmy sobie jazdę ze stałą prędkością 90 km/h. Silnik nie potrzebuje wtedy pełnego ładunku tlenu, a wysoka temperatura spalania generuje niepotrzebne straty i emisję. Wtedy zawór otwiera się, wpuszczając od 5 do 15 procent spalin do dolotu. W silnikach benzynowych ma to dodatkową zaletę, mianowicie redukuje tak zwane straty pompowania. Przepustnica może być bardziej otwarta, co zmniejsza podciśnienie w kolektorze i ułatwia ruch tłoka w dół. To jeden z niewielu przypadków, gdzie ekologia idzie w parze z lekką poprawą sprawności ogólnej silnika w określonych warunkach.

Z punktu widzenia termodynamiki, spaliny wprowadzone do cylindra zwiększają masę ładunku bez zwiększania energii chemicznej. Oznacza to, że ta sama ilość energii wydzielonej z paliwa musi ogrzać większą masę gazu, co skutkuje niższą temperaturą końcową. Przeciwnicy tego rozwiązania twierdzą, że zanieczyszczanie dolotu sadzą skraca życie silnika. I choć mają rację w kwestii osadów, to zapominają o korzyściach dla trwałości gniazd zaworowych i denka tłoka, które są mniej obciążone cieplnie. Podsumowując, EGR to system kompromisowy, który zarządza energią cieplną spalin w celu optymalizacji chemii spalania.

Z jakich elementów składa się nowoczesny układ recyrkulacji spalin?

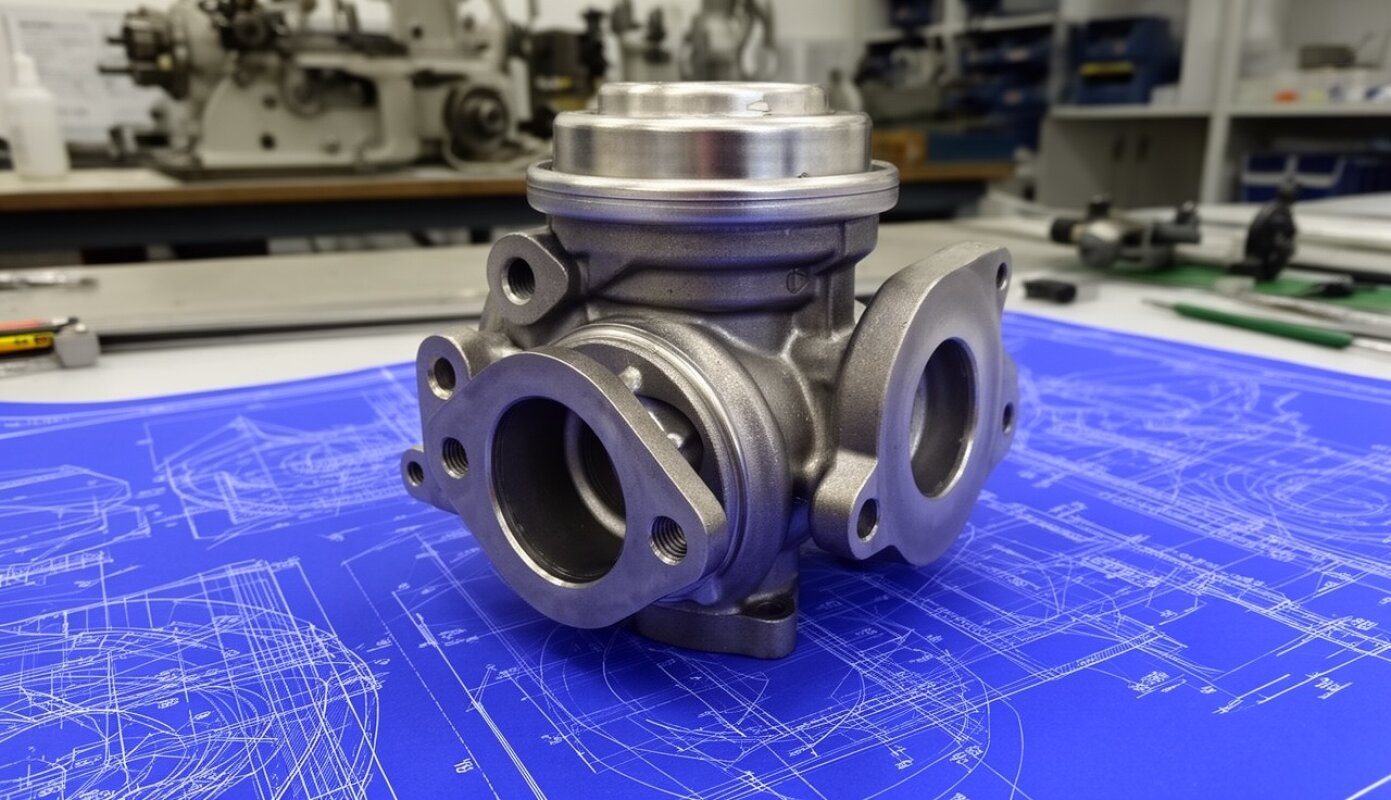

Nowoczesny układ EGR to nie tylko sam zawór, ale cały zespół współpracujących komponentów. Sercem układu jest zawór sterujący, który w najnowszych konstrukcjach posiada napęd elektryczny z czujnikiem położenia (potencjometrem). Dzięki temu komputer wie dokładnie, w jakim stopniu zawór jest otwarty i może korygować jego pracę w czasie rzeczywistym. Starsze rozwiązania oparte na podciśnieniu i gumowych membranach były znacznie mniej precyzyjne i podatne na awarie wynikające ze starzenia się przewodów gumowych.

Kolejnym kluczowym elementem jest chłodnica EGR, często nazywana wymiennikiem ciepła. Spaliny opuszczające kolektor wydechowy mają temperaturę kilkuset stopni Celsjusza. Gdybyśmy wpuścili je bezpośrednio do dolotu, gęstość powietrza drastycznie by spadła, co pogorszyłoby osiągi. Dlatego spaliny przechodzą przez chłodnicę omywaną płynem chłodniczym z układu chłodzenia silnika. W chłodnicy często znajduje się dodatkowa klapa (bypass), która pozwala na ominięcie chłodzenia, gdy silnik jest zimny, co pomaga mu szybciej osiągnąć temperaturę roboczą. To skomplikowany system, który musi wytrzymać ogromne różnice temperatur i agresywne środowisko chemiczne.

W skład układu wchodzą również rurki doprowadzające, uszczelki oraz czujniki temperatury i ciśnienia. W niektórych silnikach wysokoprężnych stosuje się dwa układy EGR: wysokociśnieniowy (pobierający spaliny przed turbosprężarką) oraz niskociśnieniowy (pobierający spaliny za filtrem DPF). Ten drugi jest znacznie czystszy, ponieważ spaliny są już pozbawione sadzy, co drastycznie ogranicza problem zapychania się dolotu. W mojej praktyce serwisowej widzę, że to właśnie te dwustopniowe układy są przyszłością diesli, gdyż łączą wysoką skuteczność z mniejszą awaryjnością mechaniczną.

Jakie są główne różnice pomiędzy systemami EGR w silnikach benzynowych i wysokoprężnych?

Choć zasada działania jest podobna, implementacja EGR w silnikach benzynowych i diesla różni się znacząco ze względu na specyfikę procesu spalania w obu tych jednostkach. W silnikach wysokoprężnych (Diesel) recyrkulacja spalin jest stosowana znacznie szerzej i agresywniej. Wynika to z faktu, że diesel pracuje na dużym nadmiarze powietrza, co sprzyja powstawaniu NOx w całym zakresie obciążeń. Niestety, spaliny diesla zawierają dużo sadzy, która w połączeniu z oparami oleju z odmy tworzy gęstą maź, osadzającą się w kolektorze dolotowym.

W silnikach benzynowych problem nagaru jest znacznie mniejszy, ponieważ benzyna spala się czyściej, a spaliny mają wyższą temperaturę, co sprzyja samoczyszczeniu się zaworu. Tutaj EGR stosuje się nie tylko dla ekologii, ale również dla ograniczenia spalania stukowego oraz zmniejszenia zużycia paliwa przy małych obciążeniach. W silnikach z wtryskiem bezpośrednim benzyny, EGR stał się niemal tak samo skomplikowany jak w dieslach, ponieważ te jednostki również generują więcej cząstek stałych niż starsze konstrukcje z wtryskiem pośrednim.

Praktyczny wniosek z tego porównania jest jasny: jeśli jeździsz dieslem na krótkich odcinkach, Twój EGR jest narażony na znacznie szybsze zużycie. Silnik benzynowy wybacza pod tym względem więcej, choć nowoczesne jednostki downsizingowe z turbodoładowaniem stają się coraz bardziej wrażliwe na precyzję działania recyrkulacji. Jako mechanik zawsze powtarzam, że styl jazdy ma kluczowe znaczenie dla kondycji tego układu, niezależnie od rodzaju paliwa w zbiorniku.

W jaki sposób sterownik silnika zarządza pracą zaworu w różnych stanach obciążenia?

Zarządzanie pracą zaworu EGR to jeden z najbardziej skomplikowanych algorytmów zapisanych w pamięci sterownika silnika (ECU). Komputer nie otwiera zaworu „na oko”, lecz opiera się na tak zwanej mapie EGR, która definiuje pożądany przepływ spalin dla każdego punktu pracy silnika. Aby to osiągnąć, ECU analizuje sygnały z przepływomierza powietrza (MAF). Jeśli zawór EGR się otwiera, ilość świeżego powietrza zasysanego przez filtr musi spaść o dokładnie taką samą wartość, o jaką wzrósł przepływ spalin. To pośrednia metoda mierzenia skuteczności recyrkulacji.

Podczas rozruchu zimnego silnika, zawór EGR zazwyczaj pozostaje zamknięty. Silnik potrzebuje wtedy stabilnych warunków spalania, aby uniknąć wypadania zapłonów. Jednak w niektórych nowoczesnych konstrukcjach, zawór otwiera się niemal natychmiast, aby skierować gorące spaliny do chłodnicy, która w tym momencie działa jako podgrzewacz płynu chłodniczego. To dynamiczne zarządzanie energią pozwala na szybsze uzyskanie ciepłego nawiewu w kabinie i lepsze smarowanie silnika. Gdy tylko wciśniesz pedał gazu do oporu (WOT - Wide Open Throttle), sterownik natychmiast zamyka EGR, traktując priorytetowo osiągi i bezpieczeństwo wyprzedzania.

Innym ciekawym stanem jest hamowanie silnikiem. Wtedy zawór EGR również jest zamykany, aby nie zanieczyszczać komory spalania, gdy nie jest dostarczane paliwo. Wszelkie anomalie w pracy zaworu, np. jego zbyt wolne zamykanie, są natychmiast wykrywane przez system diagnostyki pokładowej OBDII. Jeśli potencjometr zaworu wykaże niezgodność z zadaną pozycją, silnik może przejść w tryb awaryjny, ograniczając moc, aby nie dopuścić do uszkodzenia filtra cząstek stałych lub przegrzania turbosprężarki. To pokazuje, jak głęboko EGR jest zintegrowany z systemami bezpieczeństwa pracy jednostki napędowej.

Dlaczego chłodnica EGR jest kluczowym elementem we współczesnych jednostkach napędowych?

Chłodnica EGR stała się niezbędna wraz z wejściem w życie normy Euro 4 i kolejnych, które drastycznie obniżyły limity NOx. Zasada jest prosta: im chłodniejsze spaliny wracają do cylindra, tym gęstszy jest ładunek i tym skuteczniej obniża temperaturę spalania. Wymiennik ciepła to zazwyczaj rurki ze stali nierdzewnej zamknięte w obudowie, przez którą przepływa płyn chłodniczy. Problem pojawia się, gdy dochodzi do wewnętrznego rozszczelnienia tej chłodnicy. Wtedy płyn chłodniczy zaczyna dostawać się do komory spalania, co często jest mylone z awarią uszczelki pod głowicą.

W mojej karierze wielokrotnie diagnozowałem auta, które „gubiły” płyn chłodniczy bez żadnych widocznych wycieków. Często okazywało się, że to właśnie chłodnica EGR była winowajcą. Spaliny pod ciśnieniem mogą również przedostawać się do układu chłodzenia, powodując jego zapowietrzanie. Dlatego kontrola stanu chłodnicy jest tak ważna. Innym problemem jest jej zapychanie się od strony spalin. Jeśli kanały wewnątrz wymiennika zarosną sadzą, wydajność chłodzenia spada, temperatura w cylindrach rośnie, a zawór EGR zaczyna pracować w warunkach, do których nie został zaprojektowany, co prowadzi do jego szybkiego zatarcia.

Warto wspomnieć o systemie bypassu w chłodnicy. Jest to sterowana podciśnieniowo lub elektrycznie klapka, która decyduje, czy spaliny mają płynąć przez wymiennik, czy obok niego. Podczas regeneracji filtra DPF, sterownik może celowo ominąć chłodnicę EGR, aby utrzymać wysoką temperaturę spalin niezbędną do wypalenia sadzy. To pokazuje, że chłodnica EGR nie jest pasywnym elementem, ale aktywnie uczestniczy w zarządzaniu termicznym silnika. Zaniedbanie tego elementu może prowadzić do poważnych awarii, włącznie z uderzeniem hydraulicznym, jeśli chłodnica pęknie gwałtownie i zaleje cylindry płynem.

Jakie są najczęstsze objawy awarii układu recyrkulacji spalin które spotykam w serwisie?

Rozpoznanie awarii EGR nie zawsze jest oczywiste, ponieważ objawy mogą przypominać usterki układu wtryskowego lub turbodoładowania. Najbardziej typowym symptomem jest szarpanie silnika podczas jazdy ze stałą prędkością, zazwyczaj w zakresie 1500-2200 obrotów na minutę. Dzieje się tak, gdy zawór EGR zacina się w pozycji otwartej i dostarcza zbyt dużo spalin w momencie, gdy silnik potrzebuje precyzyjnej dawki paliwa. Często towarzyszy temu zapalenie kontrolki „Check Engine” oraz przejście auta w tryb awaryjny.

Kolejnym sygnałem ostrzegawczym jest nadmierne dymienie na czarno, szczególnie w dieslach bez filtra cząstek stałych lub z filtrem w złym stanie. Jeśli zawór nie domyka się przy przyspieszaniu, do cylindrów trafia za mało tlenu, co skutkuje niepełnym spalaniem ropy i produkcją ogromnej ilości sadzy. Z kolei trudności z rozruchem porannym mogą świadczyć o tym, że zawór pozostał otwarty po zgaszeniu silnika, co uniemożliwia wytworzenie odpowiedniego składu mieszanki startowej. W skrajnych przypadkach silnik może zgasnąć zaraz po odpaleniu lub w ogóle nie „zagadać”.

Wielu kierowców skarży się również na wyraźny spadek mocy i zwiększone zużycie paliwa. Jeśli EGR jest nieszczelny, część ciśnienia doładowania wypracowanego przez turbosprężarkę „ucieka” z powrotem do wydechu, co powoduje tzw. turbodziurę. W tabeli poniżej zebrałem najczęstsze kody błędów i ich interpretację, co może pomóc Ci w rozmowie z mechanikiem.

Pamiętaj, że diagnostyka komputerowa to tylko połowa sukcesu. Doświadczony mechanik zawsze powinien wykonać testy wykonawcze i sprawdzić fizyczny stan zaworu, ponieważ elektronika nie zawsze widzi mechaniczne przycieranie się trzpienia zaworu. Wniosek? Nie ignoruj pierwszych szarpnięć, bo jazda z uszkodzonym EGR-em błyskawicznie wykończy Twój filtr DPF lub katalizator.

Czy zaślepienie zaworu EGR to faktycznie dobre rozwiązanie dla kondycji silnika?

Temat zaślepiania EGR to prawdziwa „wojna polsko-polska” na forach internetowych. Jako inżynier muszę podejść do tego merytorycznie, odrzucając emocje. Z technicznego punktu widzenia, zaślepienie EGR powoduje, że do silnika trafia wyłącznie czyste powietrze. Na krótką metę wydaje się to zbawienne: kolektor dolotowy pozostaje czysty, reakcja na gaz jest ostrzejsza, a problem szarpania znika. Jednak silnik to system naczyń połączonych i taka ingerencja niesie ze sobą szereg negatywnych skutków, o których „garażowi tunerzy” często nie wspominają.

Po pierwsze, temperatura spalania drastycznie rośnie. W silnikach benzynowych może to prowadzić do wypalania gniazd zaworowych i uszkodzenia sondy lambda. W dieslach brak recyrkulacji spalin powoduje, że proces nagrzewania silnika trwa znacznie dłużej, co przyspiesza zużycie gładzi cylindrowych i zwiększa ilość paliwa przedostającego się do oleju. Co więcej, nowoczesne sterowniki od razu wykryją brak przepływu przez EGR i przejdą w tryb awaryjny, co wymusza programowe usunięcie zaworu z mapy silnika. Jest to ingerencja w oprogramowanie, która może mieć nieprzewidziane skutki dla pracy turbosprężarki czy systemu regeneracji DPF.

Najważniejszym argumentem przeciwko jest jednak kwestia prawna i środowiskowa. Samochód z zaślepionym EGR-em emituje kilkukrotnie więcej tlenków azotu. Podczas kontroli drogowej przez Inspekcję Transportu Drogowego (ITD) wyposażoną w dymomierz lub analizator spalin, taki pojazd może zostać niedopuszczony do dalszej jazdy, a dowód rejestracyjny zatrzymany. W Polsce coraz częściej mówi się o zaostrzeniu kontroli na stacjach diagnostycznych. Moim zdaniem, zamiast zaślepiać, lepiej jest regularnie czyścić układ lub zainwestować w nowy podzespół, aby cieszyć się sprawnym i legalnym autem.

Jak przebiega proces profesjonalnej regeneracji i czyszczenia zaworu EGR?

Jeśli Twój zawór EGR wykazuje oznaki zapychania, nie zawsze musisz od razu kupować nowy element. W wielu przypadkach profesjonalne czyszczenie przywraca mu pełną sprawność. Proces ten zaczyna się od demontażu zaworu, co w niektórych autach jest proste, a w innych wymaga rozebrania połowy podszybia. Po wyjęciu, zawór trafia do myjki ultradźwiękowej wypełnionej specjalną chemią, która rozpuszcza twardy nagar węglowy bez uszkadzania metalowych powierzchni. Tradycyjne skrobanie śrubokrętem często kończy się porysowaniem gładzi trzpienia, co przyspiesza ponowne osadzanie się brudu.

Ważnym etapem jest sprawdzenie części elektrycznej. Jeśli mechanizm zębaty wewnątrz obudowy jest wyłamany, żadne czyszczenie nie pomoże. Profesjonalne warsztaty posiadają testery, które pozwalają wymusić ruch zaworu poza samochodem i sprawdzić, czy otwiera się on płynnie w pełnym zakresie. Po czyszczeniu konieczna jest wymiana uszczelek na nowe. Wielu amatorów oszczędza na tym elemencie, co skutkuje nieszczelnościami w układzie dolotowym i gwizdem podczas przyspieszania. Uszczelki metalowo-gumowe są jednorazowe i ich ponowne użycie to proszenie się o kłopoty.

Ostatnim, kluczowym krokiem jest adaptacja zaworu za pomocą testera diagnostycznego. Komputer silnika musi „nauczyć się” nowych punktów krańcowych wyczyszczonego zaworu. Bez tego kroku, ECU może nadal korzystać ze starych nastaw, co będzie skutkować błędami lub nieoptymalną pracą. Jeśli zastanawiasz się, czy warto to robić samemu, pamiętaj o chemii – opary rozpuszczanego nagaru są toksyczne i silnie brudzące. Moja rada: jeśli masz dostęp do narzędzi i cierpliwość, możesz spróbować czyszczenia chemicznego w sprayu bez demontażu, ale pełna regeneracja na stole warsztatowym daje nieporównywalnie lepsze efekty długofalowe.

Jakie innowacje w dziedzinie oczyszczania spalin zastąpią w przyszłości klasyczne układy EGR?

Świat motoryzacji ewoluuje, a wraz z nim systemy kontroli emisji. Klasyczny, wysokociśnieniowy EGR powoli ustępuje miejsca bardziej zaawansowanym rozwiązaniom. Jedną z najciekawszych innowacji jest LP-EGR (Low Pressure EGR). W tym układzie spaliny są pobierane za filtrem cząstek stałych, co oznacza, że są niemal idealnie czyste. Następnie trafiają przed turbosprężarkę. Dzięki temu nie tylko unikamy problemu nagaru w dolocie, ale także możemy stosować recyrkulację przy znacznie wyższych obciążeniach silnika, co jeszcze bardziej obniża emisję NOx bez utraty dynamiki.

Kolejnym krokiem milowym jest integracja EGR z systemami selektywnej redukcji katalitycznej (SCR), czyli popularnym AdBlue. W najnowszych dieslach, te dwa systemy współpracują ze sobą. EGR dba o to, aby NOx nie powstały w silniku, a układ AdBlue neutralizuje to, czego nie udało się uniknąć. Pozwala to na poluzowanie nastaw EGR-u, co przekłada się na mniejsze zużycie paliwa i mniejsze obciążenie termiczne silnika. W przyszłości możemy spodziewać się również całkowitego wyparcia zewnętrznego EGR na rzecz jeszcze bardziej zaawansowanego sterowania fazami rozrządu (VVT), które pozwoli na realizację recyrkulacji wewnętrznej z milimetrową precyzją.

W dobie elektromobilności, silniki spalinowe stają się jednostkami wspierającymi w hybrydach (PHEV). Tam EGR odgrywa kluczową rolę w optymalizacji pracy silnika pracującego w cyklu Atkinsona lub Millera. Dzięki recyrkulacji spalin, te silniki osiągają sprawność, która jeszcze dekadę temu była nieosiągalna. Wniosek jest taki: choć technologia EGR ma swoje wady i bywa kapryśna, to jej ewolucja pokazuje, jak niesamowity postęp dokonał się w inżynierii materiałowej i sterowaniu. Zamiast bać się EGR-u, warto docenić precyzję, z jaką zarządza on każdą cząsteczką gazu opuszczającą Twój silnik.
