Jak rozpoznać pierwsze symptomy awarii układu recyrkulacji spalin EGR?

Współczesna technika motoryzacyjna stawia przed nami wyzwania, które wymagają nie tylko wiedzy teoretycznej, ale przede wszystkim zrozumienia procesów zachodzących wewnątrz komory spalania. Jako szef serwisu często spotykam się z autami, które trafiają do nas z diagnozą „brak mocy”, a winowajcą okazuje się właśnie układ recyrkulacji spalin. System ten, choć często demonizowany przez użytkowników, ma za zadanie obniżyć temperaturę w komorze spalania, co bezpośrednio redukuje powstawanie tlenków azotu (NOx). Awaria zaworu EGR nie jest tylko problemem ekologicznym, ale przede wszystkim technicznym, wpływającym na skład mieszanki paliwowo-powietrznej i kulturę pracy jednostki napędowej.

Dlaczego zawór EGR jest kluczowym elementem systemu redukcji tlenków azotu?

Głównym zadaniem zaworu EGR jest zawracanie części spalin z układu wydechowego z powrotem do kolektora dolotowego. W mojej praktyce inżynierskiej często tłumaczę klientom, że spaliny w tym procesie działają jako gaz obojętny, który zastępuje część tlenu w mieszance, co skutkuje obniżeniem szczytowej temperatury spalania. Redukcja emisji NOx jest możliwa właśnie dzięki temu zjawisku, ponieważ tlenki azotu powstają głównie w temperaturach przekraczających 1500 stopni Celsjusza. Przykładowo, w silnikach wysokoprężnych o dużej pojemności, sprawnie działający EGR potrafi obniżyć emisję tych szkodliwych związków o ponad połowę w określonych zakresach obciążeń.

Z punktu widzenia termodynamiki, wprowadzenie spalin do cylindra zmienia pojemność cieplną ładunku. Choć może się to wydawać sprzeczne z dążeniem do maksymalnej wydajności, w warunkach częściowego obciążenia silnika jest to proces pożądany i optymalizowany przez sterownik ECU. Niektórzy twierdzą, że EGR to zło konieczne, które tylko brudzi silnik, jednak bez tego układu współczesne jednostki nie spełniłyby żadnej normy Euro, a ich praca pod małym obciążeniem byłaby znacznie bardziej „twarda” i głośna. Inżynieria procesowa w motoryzacji jasno wskazuje, że precyzyjne sterowanie recyrkulacją pozwala na optymalizację kąta wyprzedzenia wtrysku, co w pewnych warunkach może nawet nieznacznie poprawić ekonomikę jazdy. Konkludując, zawór ten jest niezbędnym łącznikiem między ekologią a mechaniczną sprawnością procesu spalania.

Jakie objawy mechaniczne najczęściej wskazują na zablokowanie zaworu w pozycji otwartej?

Najbardziej dotkliwym i najłatwiejszym do zauważenia objawem uszkodzenia EGR jest nagły spadek mocy silnika, zwłaszcza w dolnym zakresie obrotów. Kiedy zawór zablokuje się w pozycji otwartej, silnik otrzymuje spaliny nawet wtedy, gdy potrzebuje maksymalnej dawki tlenu, na przykład podczas gwałtownego ruszania spod świateł. Zauważyłem, że w takich przypadkach kierowcy często zgłaszają również szarpanie podczas przyspieszania, co wynika z niestabilnego procesu spalania i problemów sterownika z korekcją dawki paliwa. Jest to klasyczny przykład, gdzie mechaniczna usterka elementu wykonawczego wprowadza chaos w elektronicznym systemie sterowania.

Kolejnym symptomem, który często obserwuję w autach z przebiegiem powyżej 150 tysięcy kilometrów, jest trudność z uruchomieniem zimnego silnika lub jego gaśnięcie tuż po odpaleniu. Nadmiar gazów spalinowych w kolektorze dolotowym skutecznie dusi proces zapłonu, co w skrajnych przypadkach może doprowadzić do całkowitego unieruchomienia pojazdu. W kontekście historycznym, starsze konstrukcje były mniej wrażliwe na takie anomalie, jednak dzisiejsze silniki z bezpośrednim wtryskiem wymagają sterylnych warunków do poprawnego startu. Istnieje obiegowa opinia, że za takie zachowanie odpowiadają świece żarowe lub układ paliwowy, ale doświadczony diagnosta zawsze zacznie od weryfikacji pozycji grzybka zaworu EGR. Moja praktyczna rada jest prosta, jeśli auto gaśnie na biegu jałowym po rozgrzaniu, sprawdź czy zawór nie jest „podparty” przez odłamki nagaru.

W jaki sposób komputer pokładowy interpretuje nieprawidłowe parametry przepływu spalin?

Nowoczesne systemy diagnostyki pokładowej OBDII nie monitorują zaworu EGR w sposób bezpośredni za pomocą jednego czujnika, lecz analizują szereg danych korelacyjnych. Sterownik silnika ECU porównuje wartości z przepływomierza masowego powietrza (MAF) oraz czujnika ciśnienia w kolektorze dolotowym (MAP) z zapisanymi mapami wzorcowymi. Jeśli zawór EGR otwiera się, ilość świeżego powietrza zasysanego przez filtr powinna spaść o ściśle określoną wartość, ponieważ jego miejsce zajmują spaliny. Gdy te parametry się nie zgadzają, system generuje błędy takie jak P0401 (zbyt mały przepływ) lub P0402 (zbyt duży przepływ), co zazwyczaj skutkuje przejściem silnika w tryb awaryjny.

W mojej pracy często analizuję tzw. „zamrożone ramki” danych, które pokazują warunki, w jakich wystąpił błąd. Często okazuje się, że elektrozawór sterujący działa poprawnie, ale mechaniczne zanieczyszczenie kanałów spalinowych uniemożliwia fizyczny przepływ gazów. Z perspektywy ekonomicznej, szybka reakcja na kontrolkę „check engine” może zapobiec uszkodzeniu katalizatora, który zostaje przeciążony niedopalonymi frakcjami paliwa. Niektórzy użytkownicy próbują kasować błędy bez usuwania przyczyny, co jest błędem, gdyż algorytmy adaptacyjne sterownika i tak wykryją nieprawidłowość w ciągu kilku cykli jezdnych. Prawidłowa diagnostyka wymaga zatem nie tylko odczytu kodu, ale pełnej analizy wartości rzeczywistych podczas jazdy próbnej pod różnym obciążeniem.

Czy czarny dym z rury wydechowej to zawsze wina wtryskiwaczy czy może jednak układu EGR?

Pojawienie się ciemnego dymu podczas gwałtownego przyspieszania to sygnał, że w komorze spalania występuje niedobór tlenu w stosunku do podanego paliwa. Choć pierwszą myślą wielu mechaników są lejące wtryskiwacze, to właśnie nieszczelny lub zacięty zawór EGR jest bardzo często pierwotną przyczyną tego zjawiska. Kiedy zawór nie domyka się w momencie, gdy turbosprężarka zaczyna tłoczyć powietrze pod ciśnieniem, część tego powietrza zamiast do cylindrów, ucieka z powrotem do układu wydechowego lub jest wypierana przez niechciane spaliny. Wynikiem jest niepełne spalanie mieszanki, co objawia się właśnie kłębami czarnego dymu za samochodem.

Zjawisko to ma swoje korzenie w chemii procesu spalania, gdzie brak odpowiedniej ilości cząsteczek tlenu uniemożliwia całkowite utlenienie atomów węgla zawartych w paliwie. W kontekście eksploatacji długodystansowej, jazda z takim objawem jest zabójcza dla filtra cząstek stałych (DPF/FAP), który zostaje błyskawicznie zapchany sadzą. Zdarzały mi się przypadki, gdzie klienci wymieniali komplet drogich wtryskiwaczy, a problem dymienia powracał po kilku dniach, ponieważ nikt nie sprawdził szczelności przylgni zaworu EGR. Istnieje alternatywna teoria, że to nieszczelność w układzie dolotowym (tzw. dziura w dolocie) daje podobne objawy, co jest prawdą, dlatego przed werdyktem o wymianie EGR zawsze wykonuję test szczelności dymem. Podsumowując, czarny dym to sygnał alarmowy, który wymaga holistycznego spojrzenia na cały układ dolotowo-wydechowy.

Jakie są techniczne różnice w diagnostyce zaworów sterowanych podciśnieniowo i elektrycznie?

Starsze konstrukcje układów recyrkulacji opierały się na prostych zaworach pneumatycznych, gdzie za otwarcie grzybka odpowiadało podciśnienie generowane przez pompę próżniową (vacum). Diagnostyka takiego układu wymaga użycia ręcznej pompki podciśnieniowej i weryfikacji, czy membrana wewnątrz zaworu nie jest pęknięta. W mojej praktyce często spotykam sytuacje, gdzie sam zawór jest sprawny, ale uszkodzeniu uległ przewód podciśnienia lub elektrozawór sterujący N18, co uniemożliwia poprawną pracę systemu. Jest to system binarny, mniej precyzyjny, ale zdecydowanie łatwiejszy i tańszy w naprawie dla sprawnego majsterkowicza.

Współczesne auta wykorzystują zawory elektryczne wyposażone w silniki krokowe oraz precyzyjne czujniki położenia (potencjometry). Tutaj diagnostyka przenosi się niemal całkowicie w sferę cyfrową, gdzie za pomocą oscyloskopu badamy sygnał PWM (Pulse Width Modulation) wysyłany ze sterownika silnika. Zauważyłem, że najczęstszą usterką w tych modelach jest wytarcie się plastikowych zębatek w mechanizmie sterującym lub awaria elektroniki pod wpływem wysokiej temperatury. Choć zawory elektryczne oferują znacznie szybszą reakcję i lepszą kontrolę nad emisją, są one bardziej podatne na nagłe i całkowite awarie bez wcześniejszych symptomów ostrzegawczych. Warto pamiętać, że po wymianie takiego zaworu niezbędna jest procedura adaptacji nowej części, aby sterownik „nauczył się” skrajnych położeń nowego elementu wykonawczego.

Dlaczego nagar gromadzący się w kolektorze dolotowym jest bezpośrednio powiązany z pracą EGR?

Zjawisko powstawania nagaru to jeden z największych problemów współczesnych silników z bezpośrednim wtryskiem paliwa. Mechanizm jest prosty i bezlitosny, gorące spaliny z zaworu EGR spotykają się w kolektorze dolotowym z oparami oleju pochodzącymi z odmy (układu odpowietrzenia skrzyni korbowej). Ta mieszanka tworzy lepką, czarną substancję, która z czasem twardnieje, drastycznie zmniejszając przekrój kanałów dolotowych. Jako inżynier często porównuję to do miażdżycy tętnic, silnik musi wkładać coraz więcej energii w „zasysanie” powietrza, co skutkuje spadkiem sprawności i wzrostem zużycia paliwa.

Wielu kierowców nie zdaje sobie sprawy, że problem nagaru narasta powoli i jest potęgowany przez jazdę na niskich obrotach w cyklu miejskim. Kiedy silnik nie osiąga odpowiedniej temperatury roboczej, a przepływ gazów jest mały, osady odkładają się znacznie szybciej. Z moich obserwacji wynika, że regularne trasy autostradowe, gdzie silnik pracuje pod większym obciążeniem, pozwalają na częściowe „wypalenie” miękkich osadów, co przedłuża życie układu dolotowego. Istnieje pogląd, że stosowanie paliw premium z dodatkami czyszczącymi rozwiązuje problem, jednak przy wtrysku bezpośrednim paliwo nie obmywa zaworów ssących, więc jedyną skuteczną metodą pozostaje mechaniczne lub chemiczne czyszczenie. Ostatecznym wnioskiem jest fakt, że sprawny EGR to nie tylko czysty zawór, to przede wszystkim drożny kolektor i czyste gniazda zaworowe.

Jakie kroki należy podjąć podczas profesjonalnego czyszczenia zaworu w warunkach warsztatowych?

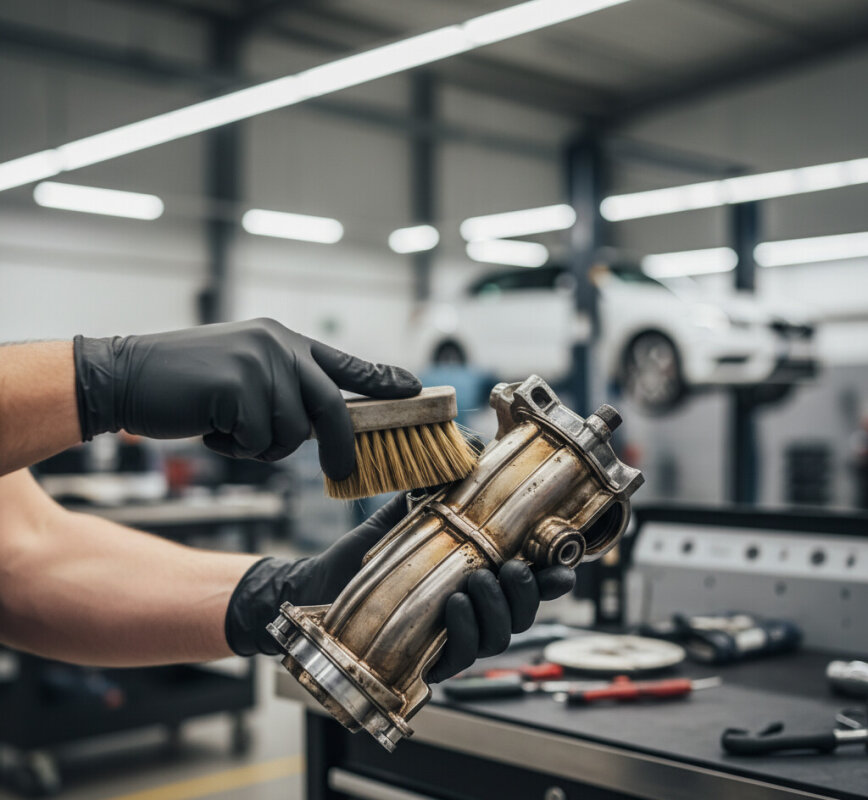

Jeśli diagnostyka wykaże, że zawór EGR jest jedynie zanieczyszczony, a nie uszkodzony elektrycznie, warto podjąć próbę jego regeneracji poprzez czyszczenie. Pierwszym krokiem jest demontaż urządzenia, co w niektórych modelach aut, zwłaszcza z silnikami V6, może zająć nawet kilka godzin ze względu na utrudniony dostęp. Następnie stosuję specjalistyczną chemię rozpuszczającą nagar, unikając przy tym agresywnego skrobania metalowymi narzędziami, które mogłyby uszkodzić delikatną gładź trzpienia zaworu. Myjka ultradźwiękowa jest w tym procesie nieoceniona, ponieważ pozwala na usunięcie osadów z miejsc niedostępnych dla pędzla czy sprayu.

Kluczowym elementem, o którym wielu amatorów zapomina, jest weryfikacja szczelności po czyszczeniu. Nawet idealnie wyglądający zawór może być nieszczelny na przylgni, co będzie skutkowało dalszymi problemami z pracą silnika. Po wyczyszczeniu i osuszeniu elementu, montuję go z użyciem nowych uszczelek, co jest absolutnym wymogiem dla zachowania hermetyczności układu. Przykładowo, w silnikach grupy VAG, nieszczelność pod podstawą EGR często objawia się specyficznym świstem podczas przyspieszania. Często słyszę pytanie, czy warto czyścić zawór profilaktycznie, moja odpowiedź brzmi, tak, ale tylko jeśli mamy łatwy dostęp i robimy to przy okazji innych prac serwisowych. Pamiętajmy, że każda taka operacja powinna zakończyć się skasowaniem adaptacji w sterowniku, aby system zaczął pracować na nowych, rzeczywistych parametrach.

Czy zaślepienie zaworu EGR wpływa negatywnie na żywotność filtra cząstek stałych DPF?

Temat zaślepiania zaworu EGR jest niezwykle kontrowersyjny i budzi wiele emocji w środowisku motoryzacyjnym. Z technicznego punktu widzenia, usunięcie recyrkulacji spalin powoduje wzrost temperatury spalania, co teoretycznie skutkuje mniejszą ilością generowanej sadzy. Wydawać by się mogło, że to świetna wiadomość dla filtra DPF, jednak rzeczywistość jest bardziej złożona. Wyższa temperatura spalin oznacza znacznie większą produkcję tlenków azotu, których filtr cząstek stałych nie jest w stanie zneutralizować, a dodatkowo zmienia się strategia regeneracji aktywnej filtra, którą zarządza ECU.

W mojej praktyce widziałem wiele przypadków, gdzie po tzw. „wyprogramowaniu” EGR, filtr DPF zaczął zapychać się w zastraszającym tempie. Dzieje się tak, ponieważ nowoczesne algorytmy sterujące wykorzystują EGR do precyzyjnego zarządzania temperaturą spalin niezbędną do pasywnej regeneracji filtra podczas jazdy trasowej. Bez tego wsparcia, sterownik częściej inicjuje dotrysk paliwa w fazie wydechu, co prowadzi do rozrzedzania oleju silnikowego napędowym i przyspieszonego zużycia panewek oraz turbosprężarki. Istnieje silne przekonanie, że zaślepienie EGR to „tani tuning”, ale w dłuższej perspektywie generuje to ryzyko poważnych awarii mechanicznych i problemów podczas badania technicznego. Moja rekomendacja jest jednoznaczna, utrzymuj układ w sprawności zamiast go eliminować, dbając o czystość i jakość komponentów.

Jakie koszty generuje naprawa układu recyrkulacji spalin w nowoczesnych jednostkach napędowych?

Koszty związane z przywróceniem sprawności układu EGR są bardzo zróżnicowane i zależą przede wszystkim od marki pojazdu oraz stopnia skomplikowania samego zaworu. W przypadku starszych aut popularnych marek, nowy, markowy zamiennik (np. firmy Pierburg czy Wahler) to wydatek rzędu 300–600 złotych. Sytuacja zmienia się drastycznie w przypadku nowoczesnych diesli spełniających normę Euro 6, gdzie zawór EGR jest zintegrowany z chłodnicą spalin (tzw. moduł EGR). W takich przypadkach cena samej części może przekroczyć 2000–3000 złotych, a do tego należy doliczyć kosztowną robociznę.

Analizując całkowity koszt posiadania auta (TCO), warto wziąć pod uwagę, że zaniedbanie EGR może pociągnąć za sobą lawinę innych wydatków. Uszkodzona turbosprężarka, zapchany DPF czy konieczność czyszczenia kolektora dolotowego to wydatki idące w tysiące złotych. Często doradzam klientom, aby nie oszczędzali na tanich zamiennikach niewiadomego pochodzenia, ponieważ ich trwałość jest zazwyczaj bardzo niska, a parametry pracy odbiegają od oryginału, co skutkuje nawracającymi błędami na desce rozdzielczej. Istnieje opcja zakupu części regenerowanych fabrycznie, co jest rozsądnym kompromisem między ceną a jakością. Podsumowując, regularna diagnostyka i ewentualne czyszczenie za ułamek ceny nowej części to najlepsza strategia finansowa dla każdego właściciela nowoczesnego samochodu.

W jaki sposób styl jazdy i jakość paliwa wpływają na tempo zużycia podzespołów EGR?

Jako inżynier mechanik zawsze powtarzam, że sposób, w jaki traktujemy nasze auto na co dzień, ma bezpośrednie przełożenie na czystość układu recyrkulacji. Jazda na tzw. „emeryta”, czyli utrzymywanie bardzo niskich obrotów silnika w celu oszczędności paliwa, jest paradoksalnie najkrótszą drogą do zatarcia zaworu EGR. W takich warunkach przepływ gazów jest zbyt słaby, by pęd powietrza mógł zabrać ze sobą drobiny sadzy, co sprzyja ich osadzaniu się na mechanizmach ruchomych. Zauważyłem, że auta eksploatowane głównie w trasach, gdzie silnik regularnie pracuje w pełnym zakresie obciążeń, rzadko trafiają do serwisu z problemami układu dolotowego.

Jakość paliwa oraz stan techniczny układu wtryskowego również odgrywają kluczową rolę w procesie powstawania zanieczyszczeń. Paliwo o niskiej liczbie cetanowej lub zanieczyszczone biokomponentami spala się „brudniej”, generując więcej cząstek stałych, które muszą zostać przetworzone przez system EGR. Warto również zwrócić uwagę na stan turbosprężarki, jeśli „puszcza” ona olej do układu dolotowego, tworzy on z sadzą wspomniany wcześniej twardy nagar, który jest niemal niemożliwy do usunięcia bez demontażu podzespołów. Istnieje teoria, że stosowanie olejów typu Low-SAPS pomaga utrzymać czystość EGR, co potwierdzają badania laboratoryjne, takie oleje generują mniej popiołów siarczanowych podczas spalania oparów z odmy. Moja końcowa rada, raz na tydzień zabierz swoje auto na dłuższą przejażdżkę i pozwól silnikowi „odetchnąć” na wyższych obrotach, Twoje auto i portfel z pewnością Ci za to podziękują.
