Jak działa turbina w silniku i dlaczego jest kluczowa dla mocy?

Współczesna motoryzacja opiera się na dążeniu do maksymalizacji sprawności przy jednoczesnym ograniczeniu strat energii. Silnik spalinowy w swojej klasycznej, wolnossącej formie, jest ograniczony przez ciśnienie atmosferyczne, które determinuje, jak dużo tlenu może trafić do komory spalania podczas suwu ssania. Moje doświadczenie w serwisowaniu jednostek napędowych pokazuje, że bez doładowania trudno jest uzyskać wysoki moment obrotowy przy niskich prędkościach obrotowych wału korbowego. Przykładem może być porównanie starego silnika diesla o pojemności dwóch litrów, który generował zaledwie 60 koni mechanicznych, z nowoczesną jednostką o tej samej objętości, osiągającą dzięki turbodoładowaniu moc rzędu 190 koni. Z punktu widzenia termodynamiki, turbosprężarka wykorzystuje energię, która w innym przypadku zostałaby bezpowrotnie utracona przez układ wydechowy w postaci ciepła i ciśnienia. Istnieją oczywiście alternatywy, takie jak kompresory napędzane mechanicznie, jednak to właśnie turbina oferuje najlepszy stosunek odzysku energii do masy urządzenia. Wniosek jest prosty, doładowanie to nie tylko sposób na większą moc, ale przede wszystkim narzędzie do poprawy efektywności spalania paliwa.

Jakie zadania realizuje turbosprężarka w nowoczesnym układzie napędowym?

Głównym celem stosowania turbosprężarki jest zwiększenie gęstości ładunku powietrza dostarczanego do cylindrów. Większa ilość tlenu pozwala na spalenie większej dawki paliwa w tej samej objętości komory spalania, co bezpośrednio przekłada się na wzrost średniego ciśnienia użytecznego. W mojej praktyce inżynierskiej często spotykam się z pytaniem, czy turbina „produkuje” moc. Odpowiedź brzmi nie, ona jedynie stwarza warunki, w których silnik może tę moc wygenerować efektywniej. Rozważmy sytuację na dużych wysokościach nad poziomem morza, gdzie powietrze jest rzadsze. Silnik wolnossący traci tam drastycznie na sprawności, podczas gdy jednostka doładowana potrafi skompensować ten spadek poprzez zwiększenie prędkości obrotowej wirnika. Historycznie rzecz biorąc, pierwsze zastosowania tej technologii odnajdujemy w lotnictwie, gdzie walka o każdy kilogram tlenu na wysokościach kilku tysięcy metrów była kwestią przetrwania. Współcześnie, w dobie ekologii, turbosprężarka pozwala na realizację koncepcji downsizingu, czyli zastępowania dużych, paliwożernych jednostek mniejszymi silnikami, które dzięki doładowaniu oferują identyczne lub lepsze parametry trakcyjne przy niższym zużyciu paliwa. Choć niektórzy twierdzą, że mniejsze silniki są mniej trwałe, to precyzyjne sterowanie procesem doładowania pozwala na optymalizację obciążeń cieplnych i mechanicznych. Ostatecznie, rola turbiny wykracza poza czyste osiągi, stając się kluczowym elementem systemów redukcji emisji szkodliwych substancji.

W jaki sposób energia gazów wylotowych jest zamieniana na ciśnienie doładowania?

Proces ten opiera się na prostym, ale genialnym w swojej naturze przepływie energii między dwoma wirnikami osadzonymi na wspólnym wale. Spaliny opuszczające komorę spalania pod wysokim ciśnieniem i temperaturą trafiają do obudowy turbiny, nazywanej potocznie stroną gorącą. Gaz uderza w łopatki wirnika turbiny, wprawiając go w ruch obrotowy, który w nowoczesnych konstrukcjach może osiągać prędkości przekraczające 200 tysięcy obrotów na minutę. Widziałem wirniki, które uległy zniszczeniu przez drobne zanieczyszczenia, co uświadamia, z jak ogromnymi siłami odśrodkowymi mamy tutaj do czynienia. Kiedy wirnik turbiny zaczyna się obracać, przekazuje ten ruch poprzez sztywny wałek na drugi koniec urządzenia, gdzie znajduje się wirnik sprężarki, czyli strona zimna. Tutaj następuje zasysanie powietrza atmosferycznego, które pod wpływem siły odśrodkowej jest wypychane na zewnątrz łopatek i sprężane w obudowie o kształcie ślimaka. Zjawisko to wiąże się z gwałtownym wzrostem temperatury powietrza, co jest nieuniknionym skutkiem przemiany adiabatycznej. Choć mogłoby się wydawać, że to zamknięty obieg, to każda nieszczelność w tym układzie powoduje drastyczny spadek sprawności i ryzyko przeładowania. Praktyka warsztatowa uczy, że nawet mikroskopijne pęknięcie na przewodzie doprowadzającym spaliny może zaburzyć całą charakterystykę pracy silnika. Wniosek techniczny jest jasny, energia spalin, która dawniej była odpadem, staje się tutaj paliwem napędowym dla kompresji.

Dlaczego precyzja wykonania wirnika strony gorącej decyduje o sprawności silnika?

Strona gorąca turbosprężarki pracuje w warunkach ekstremalnych, gdzie temperatury spalin w silnikach benzynowych mogą dochodzić do 1000 stopni Celsjusza. Wymaga to stosowania specjalistycznych stopów metali, takich jak Inconel, który zachowuje swoją wytrzymałość mechaniczną i odporność na utlenianie w tak wysokich temperaturach. Jako inżynier muszę podkreślić, że każda nierównowaga masowa wirnika przy tak wysokich prędkościach obrotowych prowadzi do natychmiastowej degradacji łożysk. W procesie produkcji wirniki są wyważane dynamicznie z dokładnością do ułamków miligramów, co jest procesem porównywalnym do technologii kosmicznych. Przykładem awarii, którą często analizuję, jest erozja łopatek spowodowana zbyt wysoką temperaturą spalin, co często wynika z niewłaściwego chiptuningu lub usterki układu wtryskowego. Z perspektywy materiałoznawstwa, wyzwanie polega na tym, aby wirnik był jednocześnie lekki, co redukuje bezwładność układu, i niesamowicie wytrzymały. Niektórzy producenci eksperymentują z wirnikami ceramicznymi, które są lżejsze od metalowych, co pozwala na szybszą reakcję na pedał gazu, jednak ich kruchość stanowi istotną barierę w masowej eksploatacji. Kontrapunktem dla wysokiej jakości materiałów jest koszt produkcji, który sprawia, że regeneracja turbosprężarek na tanich, chińskich zamiennikach często kończy się ponowną awarią po kilku tysiącach kilometrów. Podsumowując, strona gorąca to serce układu, które musi wytrzymać piekielne warunki, aby zapewnić stabilny napęd dla sprężarki.

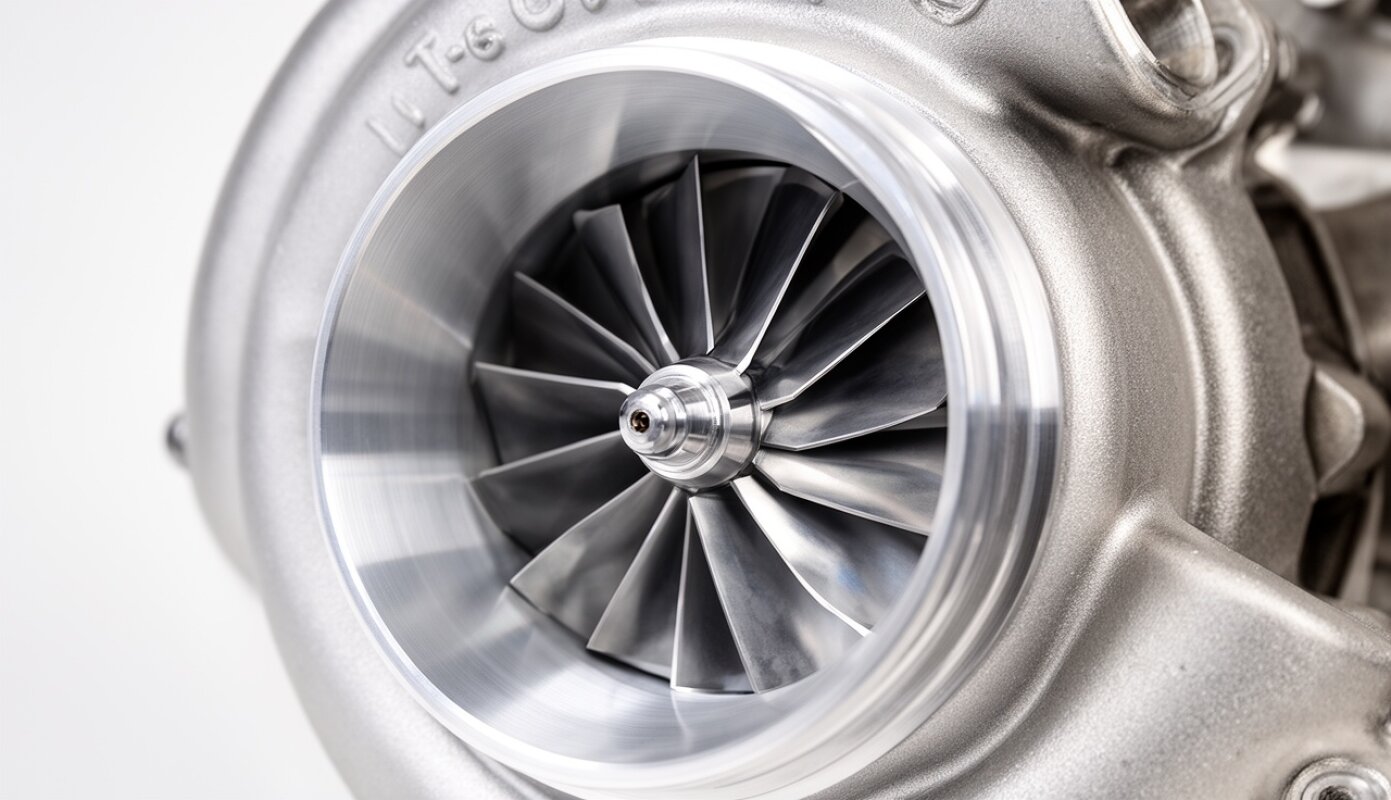

Jakie funkcje pełni strona zimna w procesie dostarczania tlenu do cylindrów?

Strona zimna, czyli kompresor, odpowiada za fizyczne wtłoczenie powietrza do układu dolotowego. Składa się ona z wirnika ssącego oraz obudowy, która ma za zadanie zamienić energię kinetyczną rozpędzonego powietrza na energię ciśnienia. Warto zauważyć, że kształt łopatek wirnika sprężarki jest wynikiem tysięcy godzin symulacji aerodynamicznych, mających na celu uniknięcie zjawiska zwanego pompażem, czyli niestabilnego przepływu powietrza przy nagłym zamknięciu przepustnicy. W mojej pracy zawodowej wielokrotnie widziałem wirniki strony zimnej „wypiaskowane” przez nieszczelny filtr powietrza, co drastycznie obniża sprawność doładowania. Kontekst ekonomiczny jest tu nieubłagany, spadek sprawności sprężarki o kilka procent przekłada się na wzrost zużycia paliwa o kilkanaście procent, ponieważ silnik musi pracować ciężej, aby osiągnąć zadane parametry. Choć strona zimna nie jest narażona na tak wysokie temperatury jak gorąca, to jednak sprężone powietrze opuszczające kompresor może mieć temperaturę rzędu 150 stopni Celsjusza. Dlatego tak ważne jest zachowanie czystości całego układu dolotowego i regularna wymiana filtrów, o czym wielu kierowców zapomina, traktując to jako zbędny wydatek. Alternatywą dla klasycznych wirników odlewanych są wirniki frezowane z pełnego bloku aluminium (tzw. kute), które oferują znacznie większą wytrzymałość zmęczeniową i lepszą geometrię. Praktyczny wniosek dla użytkownika jest taki, że dbałość o dolot to bezpośrednia dbałość o kondycję wirnika sprężarki.

Czy łożyskowanie hydrodynamiczne jest wystarczające dla wirników osiągających ogromne prędkości?

Większość turbosprężarek wykorzystuje system łożyskowania ślizgowego, w którym wałek wirnika „pływa” na cienkim filmie olejowym. Jest to rozwiązanie genialne w swej prostocie, pod warunkiem, że olej jest dostarczany pod odpowiednim ciśnieniem i posiada właściwe parametry lepkościowe. Jako inżynier zawsze powtarzam, że to olej jest najważniejszym elementem konstrukcyjnym turbiny, pełniąc rolę nie tylko smarną, ale i chłodzącą. Przykładem krytycznym jest moment gaszenia silnika bezpośrednio po dynamicznej jeździe, kiedy to pompa oleju przestaje pracować, a rozgrzany wirnik nadal się obraca, co prowadzi do zwęglenia resztek oleju w kanałach łożyskowych. Zjawisko to, zwane koksowaniem, jest najczęstszą przyczyną zatarcia wałka. W bardziej zaawansowanych konstrukcjach, szczególnie w motorsporcie i nowoczesnych jednostkach premium, stosuje się łożyska kulkowe (ball bearing), które stawiają mniejszy opór mechaniczny i są bardziej odporne na chwilowe spadki ciśnienia oleju. Choć łożyska kulkowe pozwalają na szybsze „wstawanie” turbiny, ich koszt produkcji i skomplikowanie serwisowe sprawiają, że w masowej produkcji nadal dominuje system hydrodynamiczny. Należy pamiętać, że luz poprzeczny na wałku jest rzeczą naturalną w systemie ślizgowym, dopóki nie jest na tyle duży, by łopatki dotykały obudowy. Moje obserwacje wskazują, że stosowanie olejów niskiej jakości to najprostsza droga do zniszczenia precyzyjnego systemu łożyskowania w czasie krótszym niż rok. Wniosek pozostaje niezmienny, czystość i jakość środka smarnego to być albo nie być dla turbosprężarki.

W jaki sposób systemy zmiennej geometrii łopatek eliminują zjawisko turbodziury?

Zmienna geometria, znana jako VNT (Variable Nozzle Turbine) lub VGT, to rozwiązanie, które zrewolucjonizowało silniki diesla i coraz częściej trafia do silników benzynowych. Problem klasycznej turbiny polega na tym, że przy niskich obrotach silnika ilość spalin jest zbyt mała, aby skutecznie rozpędzić wirnik, co kierowcy odczuwają jako opóźnienie w reakcji na gaz, czyli turbodziurę. System VNT wykorzystuje pierścień z ruchomymi łopatkami (kierownicami), które zmieniają kąt natarcia spalin na wirnik turbiny. Przy niskich obrotach łopatki przymykają się, co powoduje przyspieszenie przepływu gazów i szybsze rozpędzenie wirnika, natomiast przy wysokich obrotach otwierają się, zapobiegając nadmiernemu wzrostowi ciśnienia i temperatury. W mojej diagnostyce najczęstszym problemem z VNT jest ich „zapiekanie się” z powodu nagromadzonej sadzy, co często wynika z jazdy wyłącznie na krótkich odcinkach w mieście. Tabela poniżej przedstawia kluczowe różnice między stałą a zmienną geometrią.

Zastosowanie VNT pozwala na uzyskanie płaskiej krzywej momentu obrotowego, co sprawia, że samochód przyspiesza liniowo niemal od samego dołu. Kontrapunktem jest jednak wrażliwość tego mechanizmu na styl jazdy i jakość paliwa, które bezpośrednio wpływają na ilość generowanej sadzy. Praktyczna konkluzja dla użytkownika jest taka, że silnik z VNT wymaga regularnego „przegonienia” na trasie, aby system łopatek mógł pracować w pełnym zakresie ruchu i samoczynnie oczyszczać się z osadów. Zmienna geometria to majstersztyk inżynierii, który sprawił, że nowoczesne diesle stały się tak dynamiczne.

Dlaczego temperatura powietrza po sprężeniu ma kluczowe znaczenie dla procesu spalania?

Sprężanie powietrza w turbosprężarce nieuchronnie prowadzi do wzrostu jego temperatury, co wynika z praw termodynamiki. Gorące powietrze ma mniejszą gęstość, co oznacza, że w tej samej objętości znajduje się mniej cząsteczek tlenu potrzebnych do spalenia paliwa. Ponadto, wysoka temperatura powietrza dolotowego zwiększa ryzyko wystąpienia spalania stukowego w silnikach benzynowych, co jest zjawiskiem niszczycielskim dla tłoków i pierścieni. Aby temu zapobiec, stosuje się Intercooler, czyli chłodnicę powietrza doładowującego, umieszczoną między turbosprężarką a kolektorem dolotowym. Moje testy na hamowni wielokrotnie wykazywały, że sprawny intercooler potrafi obniżyć temperaturę powietrza o kilkadziesiąt stopni, co przekłada się na wymierny przyrost mocy rzędu 10-15%. Przykładem zaniedbania jest zabrudzony zewnętrznie intercooler (liście, błoto), który przestaje efektywnie oddawać ciepło, co sterownik silnika natychmiast koryguje poprzez ograniczenie dawki paliwa i ciśnienia doładowania. Z perspektywy ekonomicznej, wydajne chłodzenie to mniejsze obciążenie termiczne całego silnika. Alternatywą dla chłodnic powietrznych są intercoolery chłodzone cieczą, które są bardziej kompaktowe i oferują stabilniejszą temperaturę, co jest szczególnie istotne w ciasno zabudowanych komorach silnika nowoczesnych aut hybrydowych. Podsumowując, bez efektywnego chłodzenia ładunku, cały potencjał turbosprężarki zostałby zmarnowany na walkę z temperaturą.

Jakie czynniki najczęściej prowadzą do przedwczesnego zużycia układu doładowania?

Analizując setki uszkodzonych jednostek, mogę z całą pewnością stwierdzić, że turbosprężarka rzadko psuje się sama z siebie. Najczęściej jest ofiarą innych problemów występujących w silniku. Na pierwszym miejscu listy grzechów głównych znajduje się niewłaściwe smarowanie – mowa tu zarówno o zbyt rzadkiej wymianie oleju, jak i stosowaniu środków o niewłaściwej specyfikacji. Kolejnym czynnikiem jest obecność ciał obcych w układzie dolotowym lub wydechowym; nawet mała podkładka pozostawiona przez nieuwagę w dolocie potrafi zdemolować wirnik sprężarki w ułamku sekundy. Widziałem przypadki, gdzie pęknięta świeca żarowa została zassana przez turbinę, co zakończyło się całkowitą destrukcją strony gorącej. Kontekst ekonomiczny naprawy jest bolesny, ponieważ wymiana samej turbiny bez usunięcia przyczyny jej awarii (np. niedrożnego przewodu olejowego) gwarantuje kolejną usterkę w ciągu kilku dni. Poniżej lista najczęstszych przyczyn awarii:

• Niedostateczne ciśnienie oleju – powoduje błyskawiczne zatarcie łożysk ślizgowych.
• Zanieczyszczenie oleju – opiłki metalu działają jak papier ścierny na wałek wirnika.
• Przegrzanie (Overheating) – prowadzi do pęknięć obudowy i koksowania oleju.
• Ciała obce – mechaniczne uszkodzenia łopatek wirników.
• Niewłaściwe sterowanie – uszkodzone zawory N75 lub gruszki VNT powodują przeładowanie.

Warto również wspomnieć o problemie drożności układu wydechowego, w tym filtra cząstek stałych (DPF). Zatkany filtr generuje zbyt wysokie przeciwciśnienie, co utrudnia odprowadzanie ciepła z turbiny i obciąża jej łożyskowanie osiowe. Praktyczny wniosek jest taki, że turbosprężarka to barometr kondycji całego silnika.

W jaki sposób właściwa eksploatacja wpływa na żywotność podzespołów wirujących?

Jako inżynier mechanik często powtarzam, że życie turbiny zależy od nawyków kierowcy. Najważniejszą zasadą jest rozgrzewanie silnika przed dynamiczną jazdą. Olej silnikowy potrzebuje czasu, aby osiągnąć optymalną temperaturę i lepkość, która pozwoli na stworzenie trwałego filmu olejowego w łożyskach turbiny. Przykładem błędu jest gwałtowne przyspieszanie tuż po wyjeździe z parkingu w mroźny dzień, co naraża łożyska na pracę niemal na sucho. Równie krytyczne jest chłodzenie turbiny po zakończeniu jazdy. Po intensywnym obciążeniu wirnik i obudowa są rozgrzane do czerwoności; nagłe wyłączenie silnika odcina dopływ świeżego oleju, co powoduje jego przypalenie wewnątrz turbiny. Wystarczy minuta pracy na biegu jałowym, aby temperatura spadła do bezpiecznego poziomu. Choć nowoczesne systemy Start-Stop są wyposażone w dodatkowe elektryczne pompy cieczy chłodzącej, to jednak fizyka jest nieubłagana i nic nie zastąpi zdrowego rozsądku. Kontrapunktem dla tych zasad jest często pośpiech i brak świadomości technicznej użytkowników, co napędza rynek regeneracji. Kolejnym aspektem jest regularna kontrola szczelności układu dolotowego; każda „lewa” dawka powietrza omija filtr, niosąc ze sobą kurz i piasek. Moja rada jest prosta, dbaj o olej i daj maszynie czas na stabilizację termiczną, a turbosprężarka odwdzięczy się bezawaryjną pracą przez setki tysięcy kilometrów.

Czy przyszłość jednostek spalinowych jest nierozerwalnie związana z systemami turbo?

W obliczu nadchodzącej elektryfikacji, rola turbosprężarek ewoluuje w stronę systemów hybrydowych. Już teraz widzimy rozwój elektrycznych turbosprężarek (e-turbo), gdzie wirnik sprężarki jest wspomagany silnikiem elektrycznym przy niskich obrotach, co całkowicie eliminuje turbodziurę. Jako inżynier patrzę na to z fascynacją, ponieważ pozwala to na stosowanie większych i wydajniejszych turbin, które nie są ograniczone słabym przepływem spalin na starcie. Przykładem takiej technologii są systemy stosowane w Formule 1, które odzyskują energię cieplną spalin i zamieniają ją na prąd elektryczny (MGU-H). Z perspektywy ekonomicznej, takie rozwiązania są obecnie drogie, ale z czasem trafią do aut seryjnych, poprawiając ich sprawność ogólną. Istnieje jednak alternatywa w postaci pełnej elektryfikacji (BEV), gdzie problem doładowania znika, ale pojawiają się inne wyzwania związane z masą i zasięgiem. Tabela porównawcza poniżej pokazuje zestawienie klasycznego turbo z kompresorem mechanicznym i nowym e-turbo.

Przyszłość motoryzacji to optymalizacja każdego dżula energii. Turbosprężarka, mimo że ma już ponad sto lat, nadal pozostaje jednym z najskuteczniejszych narzędzi inżynierskich w walce o wydajność. Moim zdaniem, dopóki będą powstawać silniki spalinowe, turbodoładowanie będzie ich integralną częścią, stając się coraz bardziej inteligentnym i zintegrowanym systemem zarządzania energią.
