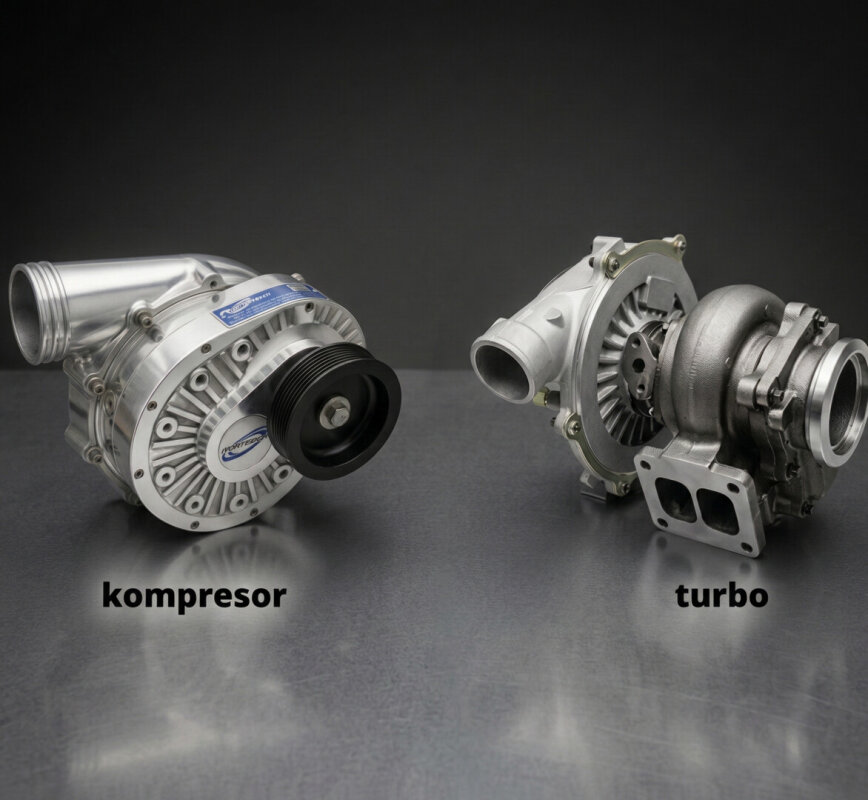

Czym różni się turbosprężarka od kompresora i jakie są ich wady?

Zwiększenie gęstości ładunku trafiającego do komory spalania to jedyna droga do uzyskania wysokiej mocy z relatywnie małej pojemności skokowej bez drastycznego podnoszenia prędkości obrotowej. W mojej praktyce warsztatowej często spotykam się z pytaniem, dlaczego producenci odeszli od kompresorów mechanicznych na rzecz turbodoładowania, mimo że to pierwsze rozwiązanie oferuje niemal natychmiastową reakcję na gaz. Odpowiedź kryje się w bilansie energetycznym całego układu, gdzie turbosprężarka wykorzystuje energię gazów wylotowych, która w silniku wolnossącym jest bezpowrotnie tracona w układzie wydechowym.

Fundamentalne zasady działania doładowania mechanicznego i termodynamicznego

Podstawowym celem każdego układu doładowania jest wtłoczenie do cylindrów większej masy powietrza, co pozwala na spalenie większej ilości paliwa w tym samym cyklu pracy. Turbosprężarka realizuje to zadanie poprzez wykorzystanie energii kinetycznej i termicznej spalin, które napędzają wirnik turbiny, połączony wspólnym wałkiem z wirnikiem sprężarki. W silnikach Diesla, takich jak popularne jednostki z rodziny Common Rail, to rozwiązanie stało się standardem, ponieważ pozwala na pracę z dużym nadmiarem powietrza, co jest kluczowe dla redukcji emisji cząstek stałych. Kontekst historyczny pokazuje, że pierwsze turbosprężarki stosowane w lotnictwie miały na celu kompensację spadku gęstości powietrza na dużych wysokościach. Alternatywą jest kompresor mechaniczny, który pobiera energię bezpośrednio z wału korbowego silnika, co eliminuje zależność od ciśnienia spalin, ale obciąża silnik dodatkowym oporem mechanicznym. Moim zdaniem, kluczowym wnioskiem jest fakt, że turbosprężarka jest urządzeniem odzyskującym energię, podczas gdy kompresor jest konsumentem energii mechanicznej generowanej przez tłoki.

Konstrukcja turbosprężarki wykorzystująca energię gazów wylotowych

Budowa nowoczesnej turbosprężarki to majstersztyk inżynierii materiałowej, gdzie wirniki muszą wytrzymywać prędkości obrotowe przekraczające 200 tysięcy obrotów na minutę. Wewnątrz obudowy turbiny znajduje się wirnik wykonany zazwyczaj ze stopów niklu, takich jak Inconel, który zachowuje stabilność strukturalną w ekstremalnych temperaturach. Przykładem zaawansowania są turbosprężarki ze zmienną geometrią łopatek (VNT/VTG), które pozwalają na optymalizację przepływu spalin przy niskich obrotach silnika. Z punktu widzenia fizyki, gaz wylotowy uderzając w łopatki turbiny, oddaje swoją energię, co powoduje obrót wałka i synchroniczną pracę koła kompresji po drugiej stronie urządzenia. Istnieje jednak ryzyko koksowania oleju w łożyskach ślizgowych, jeśli silnik zostanie gwałtownie wyłączony po intensywnej jeździe bez fazy schłodzenia. Wniosek techniczny jest jasny: trwałość turbosprężarki jest bezpośrednio uzależniona od jakości smarowania i kultury technicznej użytkownika.

Charakterystyka pracy sprężarki mechanicznej napędzanej bezpośrednio z wału korbowego

Kompresor mechaniczny, często nazywany superchargerem, działa w sposób liniowy i przewidywalny, ponieważ jego prędkość obrotowa jest sztywno powiązana z obrotami wału korbowego. Wyróżniamy kilka typów tych urządzeń, z których najpopularniejsze to sprężarki typu Rootsa, sprężarki śrubowe oraz odśrodkowe. W silnikach V8 stosowanych w amerykańskich samochodach typu muscle car, kompresor umieszczony między rzędami cylindrów stał się ikoną wydajności, oferując potężny moment obrotowy już od biegu jałowego. Mechanizm ten wykorzystuje zazwyczaj pasek wielorowkowy do przekazania napędu, co generuje charakterystyczny świst pracy, ceniony przez wielu entuzjastów. Należy jednak pamiętać, że napędzenie dużej sprężarki może pochłaniać nawet kilkadziesiąt koni mechanicznych generowanych przez silnik, co obniża sprawność jednostkową. Praktyka pokazuje, że kompresory są prostsze w montażu w układach typu aftermarket, ponieważ nie wymagają ingerencji w kolektor wydechowy.

Analiza zjawiska turbodziury oraz opóźnienia w reakcji na gaz

Największą bolączką układów z turbodoładowaniem jest tak zwana turbodziura, czyli zwłoka czasowa między naciśnięciem pedału przyspieszenia a uzyskaniem pożądanego ciśnienia doładowania. Wynika to z bezwładności wirników oraz czasu potrzebnego na zbudowanie odpowiedniego ciśnienia gazów wylotowych w kolektorze. W nowoczesnych konstrukcjach, takich jak silniki Twin-Scroll, stosuje się rozdzielenie kanałów spalin, aby uniknąć interferencji fal ciśnienia, co znacząco poprawia responsywność. W przypadku kompresora zjawisko to praktycznie nie występuje, co sprawia, że auto reaguje na gaz jak jednostka o znacznie większej pojemności wolnossącej. Można to porównać do różnicy między silnikiem elektrycznym a silnikiem spalinowym w kontekście dostępności momentu obrotowego. Ostatecznie, inżynierowie dążą do minimalizacji turbodziury poprzez stosowanie lekkich wirników tytanowych lub wspomagania elektrycznego.

Sprawność ogólna silnika a straty mocy wynikające z napędu kompresora

Analizując sprawność ogólną, musimy spojrzeć na silnik jako na maszynę cieplną, gdzie każda strata mechaniczna pogarsza jednostkowe zużycie paliwa (BSFC). Kompresor mechaniczny, mimo swoich zalet w postaci liniowości, jest obciążeniem pasożytniczym, które zwiększa tarcie wewnętrzne silnika. W testach laboratoryjnych silniki z kompresorem wykazują wyższe spalanie przy stałych prędkościach autostradowych w porównaniu do analogicznych jednostek z turbosprężarką. Turbosprężarka natomiast, poprzez zwiększenie ciśnienia zwrotnego w układzie wydechowym, również stawia pewien opór, ale bilans energetyczny zazwyczaj wypada na jej korzyść. Warto zauważyć, że w dobie rygorystycznych norm emisji spalin, producenci niemal całkowicie zrezygnowali z kompresorów w masowej produkcji. Moim zdaniem, dominacja turbo wynika z faktu, że pozwala ono na realizację koncepcji downsizingu przy zachowaniu akceptowalnej ekonomii jazdy.

Wpływ temperatury powietrza doładowanego na proces spalania mieszanki

Sprężanie powietrza, niezależnie od metody, powoduje gwałtowny wzrost jego temperatury zgodnie z prawami termodynamiki, co jest zjawiskiem niepożądanym ze względu na ryzyko spalania stukowego. W układach z turbosprężarką problem ten jest potęgowany przez bliskość gorącej strony wydechowej, która oddaje ciepło do obudowy sprężarki. Aby temu przeciwdziałać, niezbędne jest stosowanie intercoolera, czyli chłodnicy powietrza doładowanego, która zwiększa gęstość tlenu w ładunku. W przypadku kompresorów śrubowych, temperatura wyjściowa jest zazwyczaj niższa, ale i tak wymaga schłodzenia przed wejściem do kolektora ssącego. Wyższa temperatura powietrza oznacza mniejszą masę tlenu w tej samej objętości, co bezpośrednio przekłada się na mniejszą moc wyjściową. Wniosek jest taki, że wydajność układu chłodzenia jest równie ważna, co samo urządzenie tłoczące powietrze.

Trwałość i wymagania serwisowe układów doładowania w nowoczesnych jednostkach

Z perspektywy serwisu, turbosprężarka jest elementem bardziej narażonym na awarie ze względu na ekstremalne warunki termiczne i zależność od układu smarowania silnika. Najczęstszą przyczyną uszkodzeń jest zanieczyszczony olej silnikowy lub niedostateczne ciśnienie smarowania, co prowadzi do błyskawicznego zatarcia łożysk. Kompresory mechaniczne są pod tym względem bardziej odporne, gdyż często posiadają własny, odizolowany układ smarowania, a ich temperatura pracy jest znacznie niższa. Wymiana paska napędowego kompresora to zazwyczaj prosta czynność eksploatacyjna, podczas gdy regeneracja turbosprężarki wymaga specjalistycznego parku maszynowego do wyważania wirników. Należy jednak pamiętać, że nowoczesne turbiny z łożyskami kulkowymi oferują znacznie wyższą trwałość niż konstrukcje sprzed dwóch dekad. Kluczem do długowieczności obu systemów jest regularna wymiana filtrów powietrza i oleju.

Porównanie przebiegu krzywej momentu obrotowego w obu systemach

Charakterystyka oddawania mocy to aspekt, który najbardziej odczuwa kierowca podczas codziennej eksploatacji pojazdu. Kompresor mechaniczny zapewnia niemal płaski przebieg krzywej momentu obrotowego, co przekłada się na przewidywalne przyspieszenie w całym zakresie obrotów. Turbosprężarka, szczególnie w starszych konstrukcjach, oferuje gwałtowny przyrost momentu po osiągnięciu progu przeładowania, co bywa nazywane efektem kopnięcia w plecy. W nowoczesnych silnikach benzynowych z bezpośrednim wtryskiem, inżynierowie tak programują zawór wastegate, aby krzywa momentu przypominała tę z silników wolnossących o dużej pojemności. W mojej ocenie, do jazdy miejskiej kompresor jest przyjemniejszy, ale w trasie i przy wyprzedzaniu to potencjał turbodoładowania wygrywa. Warto wspomnieć o systemach Variable Geometry Turbo, które próbują łączyć zalety obu światów, oferując szeroki zakres użytecznych obrotów.

Zastosowanie systemów mieszanych typu Twincharger w silnikach o małej pojemności

Ciekawym rozwiązaniem inżynieryjnym jest Twincharger, czyli połączenie kompresora i turbosprężarki w jednym silniku, co miało wyeliminować wady obu systemów. W takim układzie, przy niskich obrotach pracuje kompresor mechaniczny, zapewniając szybki start, a po osiągnięciu odpowiedniego przepływu spalin, sprzęgło odłącza kompresor, a pałeczkę przejmuje duża turbosprężarka. Przykładem takiej konstrukcji jest silnik 1.4 TSI z grupy VAG, który mimo imponujących parametrów, okazał się skomplikowany i kosztowny w serwisowaniu. Zastosowanie elektromagnetycznego sprzęgła oraz skomplikowanego systemu klap w dolocie zwiększa ryzyko awarii osprzętu. Choć koncepcja wydaje się idealna z punktu widzenia fizyki, to ekonomia i stopień skomplikowania spowodowały odwrót od tego rozwiązania na rzecz turbosprężarek Twin-Scroll. Wniosek jest taki, że prostota konstrukcji zazwyczaj wygrywa w dłuższej perspektywie czasowej.

Przyszłość systemów doładowania w kontekście hybrydyzacji i e turbosprężarek

W obliczu elektryfikacji napędów, tradycyjne systemy doładowania ewoluują w stronę e-turbosprężarek, gdzie wirnik sprężarki może być napędzany silnikiem elektrycznym. Pozwala to na całkowite wyeliminowanie turbodziury, ponieważ ciśnienie może być budowane niezależnie od obrotów silnika i przepływu gazów wylotowych. Systemy 48-woltowe (tzw. miękkie hybrydy) otwierają drogę do stosowania elektrycznych kompresorów wspomagających, które działają tylko przez kilka sekund podczas gwałtownego przyspieszania. Z mojego doświadczenia wynika, że to właśnie w tym kierunku pójdzie rozwój jednostek spalinowych, które pozostaną na rynku jako element układów hybrydowych. Tradycyjny kompresor mechaniczny prawdopodobnie pozostanie domeną aut niszowych i sportowych, gdzie liczy się charakterystyczny dźwięk i liniowość reakcji. Technologia ta, choć ma już ponad sto lat, wciąż potrafi zaskoczyć nowymi iteracjami zwiększającymi sprawność termodynamiczną.

• Turbosprężarka wykorzystuje energię spalin, co zwiększa ogólną sprawność silnika.
• Kompresor oferuje natychmiastową reakcję na gaz, ale obciąża silnik mechanicznie.
• Systemy VNT/VTG znacząco redukują zjawisko turbodziury w nowoczesnych dieslach i benzyniakach.
• Intercooler jest niezbędnym elementem każdego wydajnego układu doładowania.
• Przyszłość należy do doładowania elektrycznego i inteligentnego zarządzania energią.

Przydatne źródła: Turbosprężarka w Wikipedii, Bosch Mobility Turbocharger Solutions
