Jak działa przekładnia planetarna eCVT w samochodach hybrydowych?

Współczesna inżynieria motoryzacyjna dąży do maksymalizacji sprawności, a przekładnia planetarna w układach e-CVT jest tego najlepszym dowodem. W mojej pracy zawodowej spotkałem się z wieloma konstrukcjami, ale to właśnie system Power Split Device (PSD) budzi największy podziw ze względu na swoją mechaniczną niezniszczalność. W przeciwieństwie do klasycznych przekładni, gdzie mamy do czynienia z tarciem i zużyciem elementów ciernych, tutaj wszystko opiera się na stałym zazębieniu, co drastycznie zmienia podejście do eksploatacji pojazdu.

Mechanizm rozdzielający moc pozwala na płynną współpracę trzech silników

Jako inżynier muszę podkreślić, że sercem układu hybrydowego nie jest silnik spalinowy, lecz urządzenie rozdzielające moc znane jako PSD. W typowej hybrydzie szeregowo równoległej, jaką znajdziemy w popularnych modelach japońskich producentów, przekładnia ta integruje pracę silnika benzynowego (ICE) oraz dwóch maszyn elektrycznych, oznaczanych jako MG1 i MG2. MG1 pełni głównie rolę generatora i rozrusznika, natomiast MG2 jest głównym silnikiem trakcyjnym odpowiedzialnym za napędzanie kół i odzysk energii. Obserwując pracę tego układu na stanowisku diagnostycznym, widać wyraźnie, że nie ma tu momentu rozłączenia napędu, co jest typowe dla klasycznych skrzyń biegów.

Przykładem praktycznym może być moment ruszania z miejsca, gdzie cała siła napędowa pochodzi z MG2, a silnik spalinowy pozostaje unieruchomiony. Z punktu widzenia kinematyki, moment obrotowy jest sumowany i dzielony w czasie rzeczywistym bez udziału jakichkolwiek siłowników hydraulicznych. W kontekście historycznym warto wspomnieć, że koncepcja ta wywodzi się z mechanizmów różnicowych, ale została zaadaptowana do potrzeb elektromobilności przez precyzyjne sterowanie prędkością obrotową pola magnetycznego w silnikach elektrycznych. Alternatywą dla tego rozwiązania są układy hybrydowe z dwusprzęgłowymi skrzyniami biegów, które jednak są znacznie bardziej skomplikowane i podatne na awarie mechaniczne. Moja konkluzja jest prosta: im mniej części ruchomych zdolnych do rozłączania się pod obciążeniem, tym wyższa niezawodność całego zespołu napędowego.

Zespół satelitów pełni funkcję sumatora momentów obrotowych w układzie

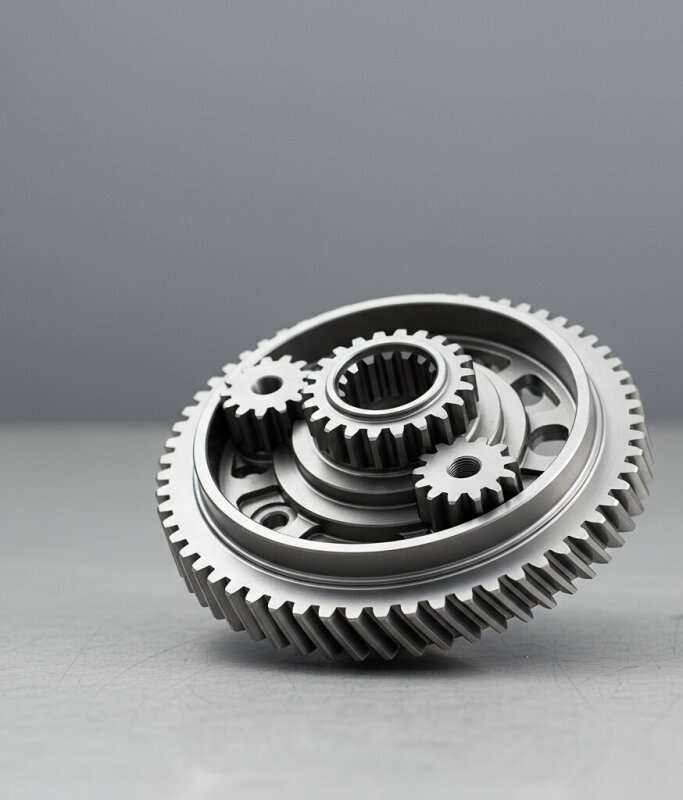

Budowa mechaniczna przekładni planetarnej składa się z trzech głównych elementów, których interakcja decyduje o zachowaniu samochodu na drodze. Centralnym punktem jest koło słoneczne, które fizycznie połączone jest z generatorem MG1. Wokół niego krążą satelity zamontowane na jarzmie, które z kolei jest na sztywno połączone z wałem korbowym silnika spalinowego. Całość zamyka koło pierścieniowe, z którego moment obrotowy trafia bezpośrednio na koła samochodu oraz jest powiązane z silnikiem trakcyjnym MG2. W mojej praktyce serwisowej często używam modelu edukacyjnego, aby pokazać uczniom, że zmiana prędkości obrotowej jednego elementu natychmiast wpływa na pozostałe dwa.

Wyobraźmy sobie sytuację, w której auto jedzie ze stałą prędkością, a my gwałtownie przyspieszamy. Wówczas sterownik inwertera zwiększa obciążenie generatora MG1, co zmusza silnik spalinowy do wejścia na wyższe obroty, mimo że prędkość kół (koła pierścieniowego) nie zmieniła się jeszcze znacząco. To właśnie to zjawisko kierowcy często nazywają wyciem silnika, choć z perspektywy inżynierskiej jest to optymalizacja sprawności termodynamicznej. W fizyce opisuje to równanie Willisa, które definiuje zależności między prędkościami kątowymi poszczególnych elementów przekładni. Przeciwnicy tego rozwiązania wskazują na brak naturalnego odczucia zmiany biegów, co może być irytujące dla tradycjonalistów. Jednakże, patrząc na wskaźniki ekonomiczne, żadna inna przekładnia nie pozwala na tak precyzyjne utrzymanie silnika w obszarze najniższego jednostkowego zużycia paliwa.

Silnik elektryczny MG1 kontroluje przełożenie bez użycia paska lub łańcucha

Największą innowacją w e-CVT jest sposób, w jaki realizowana jest bezstopniowość, ponieważ odbywa się to drogą elektryczną, a nie mechaniczną. W klasycznych skrzyniach CVT mamy do czynienia z dwiema bieżniami i pasem lub łańcuchem, który przesuwa się, zmieniając promienie pracy, co generuje straty z tytułu tarcia. W układzie planetarnym przełożenie wirtualne tworzone jest przez generator MG1, który stawiając opór magnetyczny, decyduje o tym, jaka część energii z silnika spalinowego trafi na koła, a jaka zostanie zamieniona w prąd. Jako diagnosta często sprawdzam parametry prądu wzbudzenia w MG1, ponieważ to one mówią nam o kondycji całego układu sterowania.

W praktyce oznacza to, że gdy MG1 obraca się swobodnie, silnik spalinowy nie przekazuje momentu na koła, co wykorzystuje się podczas postoju. Gdy jednak inwerter zacznie pobierać prąd z MG1 lub go nim zasilać, zmienia się równowaga sił wewnątrz przekładni planetarnej. Z perspektywy naukowej mamy tu do czynienia z elektromechanicznym sprzężeniem zwrotnym, które reaguje w milisekundach, czyli znacznie szybciej niż jakikolwiek zawór hydrauliczny w tradycyjnym automacie. Alternatywnym podejściem jest stosowanie silników elektrycznych montowanych bezpośrednio na wałach skrzyni biegów, ale to rozwiązanie planetarne oferuje najpłynniejszy rozdział mocy. Moim zdaniem, wyeliminowanie tarcia poślizgowego w mechanizmie zmiany przełożeń to klucz do przebiegów rzędu pół miliona kilometrów bez awarii.

Porównanie trwałości mechanicznej przekładni planetarnej i klasycznej skrzyni CVT

Wielu moich klientów obawia się skrzyń bezstopniowych, kojarząc je z awaryjnymi przekładniami pasowymi, co w przypadku e-CVT jest błędem merytorycznym. Trwałość mechaniczna układu planetarnego wynika z faktu, że wszystkie koła zębate są ze sobą stale zazębione, co eliminuje uderzenia momentu obrotowego towarzyszące zmianie biegów. W klasycznym CVT najsłabszym ogniwem jest ogniwo łańcucha lub stalowy pas, który pod wpływem wysokiego momentu może ulec wyciągnięciu lub zerwaniu. W hybrydowej przekładni planetarnej jedynymi elementami ulegającymi naturalnemu zużyciu są łożyska toczne oraz zęby kół, o ile nie dopuścimy do degradacji oleju.

Analizując przypadki serwisowe, rzadko spotykam się z uszkodzeniem mechanicznym zębatek w Priusach czy RAV4, natomiast w tradycyjnych skrzyniach automatycznych awarie sterowników hydraulicznych są nagminne. Kontekst ekonomiczny jest tutaj bezlitosny dla starszych technologii: koszt regeneracji klasycznego automatu często przekracza wartość dziesięcioletniego auta, podczas gdy używana przekładnia e-CVT jest tania i łatwo dostępna, bo po prostu się nie psuje. Kontrargumentem może być jedynie specyfika akustyczna, która dla niektórych jest nie do zaakceptowania. Jednakże z punktu widzenia inżyniera, solidność konstrukcji opartej na czystej mechanice planetarnej jest nie do przecenienia w kontekście długofalowej eksploatacji.

Optymalizacja punktu pracy silnika spalinowego zwiększa sprawność całego napędu

Głównym zadaniem przekładni planetarnej w hybrydzie jest utrzymanie silnika spalinowego w tak zwanej słodkiej plamie (sweet spot) jego charakterystyki. Silniki pracujące w cyklu Atkinsona, typowe dla hybryd, mają bardzo wąski zakres obrotów, w którym osiągają maksymalną sprawność termiczną. Dzięki e-CVT, prędkość obrotowa silnika jest całkowicie odizolowana od prędkości kół pojazdu, co pozwala komputerowi na dobór takich parametrów, aby spalać jak najmniej paliwa. W moich pomiarach drogowych widzę, że silnik spalinowy potrafi pracować na stałych obrotach 2200 obr./min, podczas gdy samochód płynnie przyspiesza od 40 do 80 km/h.

Przykładem tej efektywności jest jazda pod górę, gdzie system nie musi redukować biegu i szarpać napędem, lecz jedynie płynnie zmienia obciążenie generatora MG1, pozwalając silnikowi ICE wygenerować potrzebną moc. Zjawisko to, choć fizycznie uzasadnione, bywa mylnie interpretowane jako ślizganie się sprzęgła przez osoby przyzwyczajone do manualnych skrzyń. W rzeczywistości jest to zarządzanie energią na najwyższym poziomie, gdzie nadmiar mocy trafia do akumulatora wysokonapięciowego, zamiast marnować się na ciepło w hamulcach lub sprzęgłach. Istnieją oczywiście inne systemy, jak hybrydy typu plug-in z przekładniami wielostopniowymi, ale one rzadko osiągają taką płynność przejść między trybami pracy. Moja obserwacja jest taka, że im mniej ingerencji mechanicznej w zmianę przełożenia, tym wyższa sprawność całkowita układu.

Jazda w trybie elektrycznym odbywa się bez udziału wału korbowego silnika benzynowego

W trybie EV, czyli czysto elektrycznym, przekładnia planetarna pokazuje swoją drugą twarz, działając jako reduktor dla silnika MG2. W tej konfiguracji silnik spalinowy jest całkowicie wyłączony, a jego wał korbowy nie wykonuje żadnego ruchu, co jest możliwe dzięki temu, że jarzmo satelitów pozostaje nieruchome. MG2 napędza koło pierścieniowe, a generator MG1 obraca się jałowo w przeciwnym kierunku, aby skompensować różnicę prędkości wynikającą z geometrii układu planetarnego. Jako mechanik często podkreślam, że w tym stanie nie występują żadne opory wewnętrzne związane z pompowaniem powietrza przez tłoki silnika spalinowego.

Praktycznym aspektem tego rozwiązania jest możliwość poruszania się w korkach w absolutnej ciszy i bez zużycia ani kropli benzyny, co w miastach takich jak Warszawa czy Kraków ma kolosalne znaczenie dla portfela kierowcy. Systemy te są tak zaprojektowane, aby limit prędkości w trybie EV był ograniczony jedynie dopuszczalnymi obrotami generatora MG1, który w pewnym momencie musiałby wirować zbyt szybko. W nowszych generacjach hybryd te limity są sukcesywnie przesuwane, co pozwala na jazdę bezemisyjną nawet przy prędkościach autostradowych. Alternatywą jest stosowanie dodatkowych sprzęgieł kłowych do odłączania silnika, ale zwiększa to skomplikowanie konstrukcji. Moim zdaniem, wykorzystanie swobody ruchu wewnątrz przekładni planetarnej jest najbardziej eleganckim rozwiązaniem inżynierskim w tej dziedzinie.

Odzysk energii kinetycznej jest możliwy dzięki bezpośredniemu połączeniu kół z MG2

Podczas hamowania lub zdejmowania nogi z gazu, przekładnia e-CVT zmienia swoją rolę i staje się systemem odzyskiwania energii. Ponieważ silnik MG2 jest na sztywno połączony z kołem pierścieniowym, a tym samym z kołami pojazdu (poprzez przekładnię główną), każda rotacja kół wymusza rotację wirnika silnika elektrycznego. W tym momencie inwerter zmienia kierunek przepływu prądu, a MG2 zaczyna stawiać opór jako prądnica, ładując akumulator trakcyjny. W mojej pracy z systemami telematycznymi widzę, że sprawność rekuperacji w takich układach sięga nawet 60-70% energii kinetycznej.

Dla kierowcy oznacza to nie tylko oszczędność paliwa, ale także drastyczne wydłużenie życia klocków i tarcz hamulcowych, które w hybrydach potrafią wytrzymać nawet 150 tysięcy kilometrów. System hamowania regeneracyjnego jest precyzyjnie dozowany przez sterownik układu hamulcowego, który płynnie miesza hamowanie elektryczne z hydraulicznym. Niektórzy kierowcy skarżą się na gumowate odczucie pedału hamulca, co wynika z pracy serwa elektrycznego. Jednak z punktu widzenia ekologii i ekonomii, marnowanie energii na rozgrzewanie tarcz jest po prostu nieefektywne. Konkludując, przekładnia planetarna jest kluczowym łącznikiem, który pozwala na ten dwukierunkowy przepływ energii bez konieczności przełączania jakichkolwiek trybów mechanicznych.

Brak sprzęgła hydrokinetycznego oraz ciernego eliminuje typowe punkty awarii

Jako inżynier muszę zwrócić uwagę na to, czego w przekładni e-CVT nie ma, bo to właśnie brak tych elementów stanowi o jej potędze. W tradycyjnych skrzyniach automatycznych najczęstszym źródłem problemów jest sprzęgło hydrokinetyczne (konwerter momentu) lub zestawy tarczek sprzęgłowych, które z czasem ulegają spaleniu lub zużyciu ściernemu. W e-CVT nie znajdziemy również dwumasowego koła zamachowego w klasycznej formie, choć stosuje się tłumiki drgań skrętnych, które są znacznie prostsze i trwalsze. Usunięcie tych komponentów oznacza, że nie ma się co „ślizgać” ani co przegrzać podczas jazdy w ciężkich warunkach miejskich.

Warto przytoczyć przykład holowania przyczepy lub jazdy w górach, gdzie klasyczny automat mógłby ulec przegrzaniu oleju hydraulicznego w wyniku poślizgu konwertera. W hybrydowej przekładni planetarnej przeniesienie napędu jest sztywne i mechaniczne, a jedynym ograniczeniem jest wydajność prądowa inwertera i chłodzenie silników elektrycznych. Oczywiście, system ma swoje zabezpieczenia termiczne i w skrajnych przypadkach ograniczy moc, ale nie doprowadzi do mechanicznego zniszczenia skrzyni. Przeciwnicy twierdzą, że naprawa silników elektrycznych wewnątrz skrzyni jest droga, ale statystyki serwisowe pokazują, że zdarza się to niezwykle rzadko. Moja rada dla kupujących auto używane: nie bójcie się e-CVT, bójcie się zaniedbanych skrzyń dwusprzęgłowych.

Wymiana oleju w przekładni eCVT ma kluczowe znaczenie dla chłodzenia uzwojeń

Mimo że przekładnia planetarna jest niemal niezniszczalna, krąży o niej szkodliwy mit, że olej w niej jest „lifetime” i nie wymaga wymiany. Jako praktyk z warsztatu muszę to zdementować: olej w e-CVT pełni nie tylko rolę smarną dla kół zębatych, ale przede wszystkim rolę chłodziwa dla uzwojeń silników elektrycznych MG1 i MG2. Z czasem olej przekładniowy (zazwyczaj typu ATF WS) traci swoje właściwości dielektryczne i lepkość, co może prowadzić do gorszego odprowadzania ciepła i, w skrajnych przypadkach, do przebić w izolacji uzwojeń. Zalecam moim klientom wymianę tego płynu co 60-90 tysięcy kilometrów, co jest kosztem znikomym w porównaniu do potencjalnej awarii.

Podczas wymiany oleju w hybrydach często obserwuję na magnesach drobne opiłki metaliczne, co jest naturalnym efektem docierania się kół zębatych. Jeśli jednak olej jest czarny i śmierdzi spalenizną, świadczy to o regularnym przegrzewaniu układu, co często zdarza się w autach poflotowych eksploatowanych autostradowo z maksymalnymi prędkościami. Procedura wymiany jest prosta, przypomina wymianę oleju w manualnej skrzyni biegów i nie wymaga specjalistycznej aparatury do wymiany dynamicznej. Warto jednak stosować wyłącznie oryginalne płyny zalecane przez producenta, ponieważ mają one specyficzną oporność elektryczną. Podsumowując ten wątek: dbaj o czystość płynu, a przekładnia planetarna przeżyje resztę podzespołów samochodu.

Nowoczesne konstrukcje wielostopniowe stanowią rozwinięcie klasycznego układu planetarnego

Inżynieria nie stoi w miejscu i choć klasyczne e-CVT jest genialne, doczekało się swoich rozwinięć, takich jak system Multi Stage Hybrid stosowany w luksusowych modelach. W tym rozwiązaniu, za tradycyjną przekładnią planetarną e-CVT, dołożono dodatkową automatyczną skrzynię czterobiegową, co w połączeniu z wirtualnymi przełożeniami daje kierowcy do dyspozycji 10 biegów. Celem tej operacji było wyeliminowanie efektu gumowej taśmy przy wysokich prędkościach i umożliwienie lepszego wykorzystania momentu obrotowego przy ruszaniu. Jako entuzjasta techniki widzę w tym próbę pogodzenia ognia z wodą: oszczędności hybrydy z emocjami klasycznego napędu.

W praktyce te złożone układy są znacznie trudniejsze w diagnostyce i wymagają od mechanika wiedzy z zakresu zaawansowanej mechatroniki. Niemniej jednak, fundament pozostaje ten sam – rozdział mocy odbywa się na zestawie planetarnym, który jest fundamentem niezawodności. W przyszłości możemy spodziewać się jeszcze większej integracji inwerterów z obudową skrzyni biegów, co zmniejszy straty na przesyłach wysokiego napięcia. Czy to skomplikuje naprawy? Zapewne tak, ale jednocześnie podniesie sprawność napędu o kolejne punkty procentowe. Moja końcowa refleksja jest taka: przekładnia planetarna to jeden z tych wynalazków, które mimo upływu lat, wciąż stanowią optymalne rozwiązanie dla zrównoważonego transportu.
