Czy silnik wodzikowy Duke ma szansę zastąpić rzędówki?

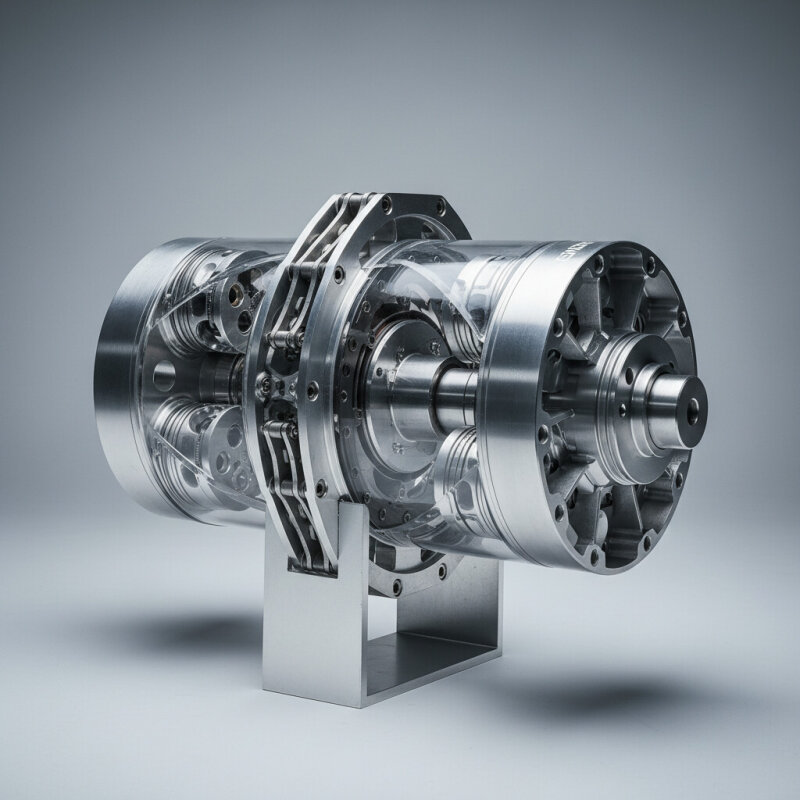

Jako inżynier zajmujący się od lat diagnostyką i budową jednostek napędowych muszę przyznać, że silnik wodzikowy Duke to konstrukcja, która budzi we mnie mieszane uczucia podziwu dla odwagi projektantów oraz sceptycyzmu wynikającego z praw fizyki. Projekt ten obiecywał eliminację większości wad tradycyjnego silnika spalinowego poprzez zastosowanie układu osiowego, w którym tłoki poruszają się równolegle do wału wyjściowego. W mojej praktyce serwisowej rzadko spotykam się z tak radykalnym odejściem od schematu korbowodowego, który dominuje w motoryzacji od ponad stulecia. Silnik Duke nie jest jedynie teoretycznym modelem, lecz w pełni funkcjonalnym prototypem, który przeszedł rygorystyczne testy na hamowniach, wykazując parametry, o których klasyczne jednostki o podobnej masie mogą tylko pomarzyć.

Historia rozwoju konstrukcji silników osiowych na przestrzeni dekad

Koncepcja silnika osiowego nie jest nowa, a jej korzenie sięgają początków lotnictwa, gdzie poszukiwano sposobów na zminimalizowanie powierzchni czołowej silnika w celu poprawy aerodynamiki. Już w pierwszej połowie dwudziestego wieku inżynierowie eksperymentowali z mechanizmami krzywkowymi i tarczami skośnymi, jednak ówczesna inżynieria materiałowa nie pozwalała na uzyskanie odpowiedniej trwałości elementów współpracujących. Przykładem mogą być wczesne konstrukcje Michella, które choć poprawne matematycznie, cierpiały na chroniczne problemy z smarowaniem hydrodynamicznym przy wysokich obciążeniach. W kontekście historycznym silnik Duke pojawia się jako dojrzała ewolucja tych idei, wykorzystująca nowoczesne stopy metali i zaawansowane modelowanie komputerowe. Mimo że firma Duke Engines z Nowej Zelandii poświęciła dekady na dopracowanie detali, rynek motoryzacyjny okazał się niezwykle konserwatywny, co często bywa barierą nie do przebicia dla innowacji. Moim zdaniem historia tej jednostki uczy nas, że doskonałość techniczna to tylko połowa sukcesu, ponieważ o wdrożeniu decyduje rachunek ekonomiczny i gotowość łańcucha dostaw.

Ewolucja od mechanizmu swashplate do rozwiązania Duke

Wczesne silniki osiowe opierały się na tak zwanej tarczy skośnej, co generowało potężne siły boczne działające na tłoki i prowadziło do ich szybkiego zatarcia. Inżynierowie z Duke Engines zaproponowali jednak inne podejście, wprowadzając mechanizm, w którym cały blok cylindrów rotuje w kierunku przeciwnym do wału głównego. Z mojego punktu widzenia to rozwiązanie jest genialne w swojej prostocie, ponieważ pozwala na naturalne wyważenie mas bez konieczności stosowania wałków wyrównoważających. W klasycznym silniku rzędowym walka z wibracjami drugiego rzędu pochłania mnóstwo energii i komplikuje budowę, natomiast tutaj problem ten niemal nie istnieje. Niestety, skomplikowanie układu uszczelnień między rotującym blokiem a nieruchomym kolektorem stało się nowym polem bitwy dla projektantów.

Zasada działania silnika wodzikowego typu Duke w ujęciu kinematycznym

Mechanika silnika Duke opiera się na pięciu cylindrach ułożonych wokół centralnej osi, gdzie tłoki przekazują ruch na specjalny wodzik gwiaździsty połączony z wałem pod kątem. Podczas gdy tłoki wykonują ruch posuwisto-zwrotny, ich punkty podparcia na wodziku kreślą ścieżkę sinusoidalną, co wymusza obrót całej struktury. W mojej ocenie kluczowym aspektem jest tutaj redukcja liczby suwów na jeden obrót wału, co pozwala uzyskać charakterystykę pracy zbliżoną do silników wielocylindrowych przy znacznie mniejszej liczbie części. W praktyce oznacza to, że silnik pięciocylindrowy Duke pracuje z kulturą zbliżoną do jednostki V6 lub nawet V8, co jest wynikiem nakładania się na siebie faz pracy poszczególnych komór. Analizując wykresy indykatorowe tej jednostki, można zauważyć, że wymiana ładunku następuje niezwykle płynnie dzięki rotacji bloku względem okien dolotowych i wylotowych. Jednakże, jako mechanik, widzę tu potencjalny problem z precyzją faz rozrządu, która w tradycyjnych silnikach jest sztywno kontrolowana przez wałek i zawory.

Kluczowe różnice między silnikiem osiowym a tradycyjnym układem rzędowym

Największą różnicą, którą dostrzega każdy inżynier przy pierwszym kontakcie z silnikiem Duke, jest całkowity brak układu rozrządu w postaci wałków, popychaczy czy sprężyn zaworowych. W tradycyjnym silniku rzędowym straty mechaniczne na napęd rozrządu mogą sięgać kilku procent mocy całkowitej, co w przypadku Duke zostaje niemal całkowicie wyeliminowane. Zamiast zaworów grzybkowych zastosowano tu system okien w głowicy, które otwierają się i zamykają w miarę obracania się bloku cylindrów względem nieruchomej płyty czołowej. To rozwiązanie przypomina nieco zasadę działania silnika Wankla, ale bez jego największej wady, czyli problematycznych uszczelnień wierzchołkowych tłoka. W silniku Duke tłoki mają klasyczne pierścienie uszczelniające, co teoretycznie powinno zapewniać lepszą szczelność i trwałość. Mimo to, tarcie występujące na styku rotującego bloku i kolektora jest wyzwaniem, które wymaga stosowania specjalistycznych powłok ceramicznych lub diamentopodobnych.

Zalety konstrukcyjne wynikające z eliminacji układu rozrządu i głowicy

Eliminacja głowicy z zaworami pozwala na uzyskanie niezwykle zwartej budowy, co przekłada się na drastyczną redukcję masy całkowitej jednostki napędowej. W mojej codziennej pracy często borykam się z wyciekami spod pokrywy zaworów czy awariami napędu rozrządu, a w silniku Duke te punkty zapalne po prostu nie występują. Mniejsza liczba części ruchomych to teoretycznie wyższa niezawodność i niższe koszty produkcji w skali masowej, pod warunkiem opanowania technologii precyzyjnego odlewu bloku. Dodatkowym atutem jest możliwość uzyskania bardzo wysokiego stopnia sprężania bez ryzyka wystąpienia spalania stukowego, co wynika z lepszego zawirowania mieszanki i centralnego umieszczenia świecy zapłonowej. W klasycznym silniku miejsce w komorze spalania jest ograniczone przez talerzyki zaworów, tutaj natomiast cała powierzchnia denka cylindra może być optymalizowana pod kątem propagacji frontu płomienia. Wniosek jest prosty: konstrukcja ta oferuje czystość formy, której brakuje współczesnym, przeładowanym osprzętem silnikom benzynowym.

Wyzwania inżynieryjne związane z uszczelnieniem komory spalania

Każdy medal ma dwie strony, a w przypadku silnika Duke największym wyzwaniem pozostaje uszczelnienie gazodynamiczne na styku rotujących cylindrów i nieruchomego kolektora. Jako praktyk wiem, że utrzymanie szczelności przy ciśnieniach rzędu 80-100 barów i temperaturach przekraczających 2000 stopni Celsjusza jest zadaniem ekstremalnie trudnym. W tradycyjnym silniku uszczelka pod głowicą jest statyczna, natomiast tutaj mamy do czynienia z uszczelnieniem ślizgowym, które musi pracować z minimalnym tarciem przy jednoczesnym zachowaniu absolutnej szczelności. Nawet najmniejsza nieszczelność prowadzi do spadku sprawności ogólnej i przedmuchów spalin do układu smarowania, co błyskawicznie degraduje olej silnikowy. Chociaż inżynierowie Duke Engines opracowali zaawansowane uszczelki kompensacyjne, ich trwałość w warunkach rzeczywistej eksploatacji drogowej przez 200-300 tysięcy kilometrów pozostaje pod znakiem zapytania. To właśnie ten element, moim zdaniem, był głównym powodem wstrzymania prac nad komercjalizacją jednostki.

Analiza problemów z gospodarką cieplną w silnikach o zwartej budowie

Gęstość upakowania cylindrów w silniku Duke sprawia, że odprowadzanie ciepła staje się logistycznym koszmarem dla projektanta układu chłodzenia. W klasycznym bloku rzędowym mamy duże powierzchnie zewnętrzne i kanały wodne otaczające każdą tuleję cylindrową, co pozwala na stabilne zarządzanie temperaturą. W konstrukcji osiowej cylindry są blisko siebie, a centralna część silnika jest niemal odcięta od swobodnego przepływu chłodziwa, co sprzyja powstawaniu lokalnych przegrzań. Z mojego doświadczenia wynika, że naprężenia termiczne w tak zwartej strukturze mogą prowadzić do owalizacji cylindrów, co w silniku rotującym jest katastrofalne w skutkach. Ponadto, chłodzenie samego wodzika i łożysk głównych wymaga wymuszonego obiegu oleju o bardzo wysokim wydatku, co z kolei zwiększa opory wewnętrzne silnika. Choć inżynierowie Duke chwalili się niską temperaturą spalin, to jednak bilans cieplny całego bloku wymagałby stosowania ogromnych chłodnic, niwelując zysk z kompaktowości samej jednostki.

Porównanie parametrów technicznych silnika Duke z nowoczesnymi jednostkami spalinowymi

Aby zrozumieć potencjał tej konstrukcji, należy zestawić ją z tym, co obecnie oferują najlepsi producenci w segmencie silników trzy- i czterocylindrowych. Silnik Duke o pojemności 3.0 litrów waży około 39 kilogramów, co jest wynikiem oszałamiającym, biorąc pod uwagę, że klasyczne V6 o tej samej pojemności waży zazwyczaj ponad 150 kilogramów. W poniższej tabeli przedstawiłem zestawienie kluczowych parametrów, które obrazują przepaść technologiczną między tymi koncepcjami.

Mimo tak miażdżącej przewagi w gęstości mocy, silnik Duke przegrywa w kategorii kosztów wdrożenia i infrastruktury serwisowej. Jako szef serwisu musiałbym przeszkolić cały zespół od zera, ponieważ narzędzia i procedury stosowane przy rzędówkach są tu całkowicie nieprzydatne. Counterpointem dla niskiej masy jest również kwestia momentu bezwładności rotującego bloku, który utrudnia szybką zmianę prędkości obrotowej, co w ruchu miejskim jest kluczową cechą. Podsumowując tę sekcję, Duke to król parametrów na papierze, który w starciu z brutalną rzeczywistością warsztatową i produkcyjną traci swoje główne atuty.

Dlaczego rewolucja silników osiowych nie znalazła miejsca w masowej produkcji

Głównym powodem, dla którego nie jeździmy dziś autami z silnikami Duke, jest zjawisko znane jako efekt skali oraz gigantyczne nakłady poniesione przez koncerny na optymalizację obecnych linii produkcyjnych. Przejście na silnik osiowy wymagałoby przebudowy całych fabryk, zmiany dostawców osprzętu i rezygnacji z dekad doświadczeń w optymalizacji procesów spalania w układach rzędowych. Ponadto, nowoczesne silniki spalinowe osiągnęły poziom czystości spalin, który jest ekstremalnie trudny do powtórzenia w nowej, niesprawdzonej konstrukcji bez wydania miliardów na R&D. Z mojego punktu widzenia, silnik Duke pojawił się również w złym momencie dziejowym, tuż przed gwałtownym zwrotem branży w stronę elektromobilności. Inwestorzy woleli skierować środki na rozwój ogniw Li-Ion i inwerterów, zamiast ratować niszową technologię spalinową, która choć genialna, wciąż spala paliwa kopalne. To smutny przykład tego, jak dobra inżynieria zostaje zduszona przez ekonomię i trendy polityczne.

Przyszłość niszowych technologii napędowych w dobie gwałtownej elektromobilności

Czy to oznacza, że silnik Duke trafi na śmietnik historii? Niekoniecznie, ponieważ jego kompaktowość i wysoka sprawność przy stałych obrotach czynią go idealnym kandydatem na range extender w samochodach elektrycznych. W takim układzie silnik spalinowy nie napędza kół bezpośrednio, lecz pracuje jako generator prądu, co pozwala na optymalizację jego parametrów pod kątem jednego, konkretnego punktu pracy. W moich analizach technicznych często zauważam, że silniki osiowe mogłyby również znaleźć zastosowanie w dronach transportowych o dużym udźwigu lub w jednostkach pływających, gdzie liczy się każdy kilogram masy. Jednakże, patrząc na tempo rozwoju napędów wodorowych i stałych elektrolitów w bateriach, okno możliwości dla Duke'a zamyka się z każdym rokiem. Alternatywą pozostaje wykorzystanie tej technologii w niszowych gałęziach przemysłu, gdzie tradycyjne silniki są zbyt ciężkie, a napęd czysto elektryczny ma zbyt mały zasięg.

Wnioski z lekcji jaką była próba komercjalizacji silnika Duke

Analizując przypadek silnika Duke, dochodzę do wniosku, że w inżynierii motoryzacyjnej prostota koncepcyjna często idzie w parze z ogromną trudnością realizacyjną. Projekt ten udowodnił, że można stworzyć silnik o niesamowitych parametrach masowych, ale nie udało się dowieść jego długowieczności w rękach przeciętnego użytkownika, który nie zawsze dba o terminową wymianę oleju. Dla mnie, jako mechanika, Duke pozostanie fascynującym studium przypadku, które pokazuje, że układ korbowy, mimo swoich wad, jest konstrukcją niezwykle wybaczającą błędy i tanią w naprawie. Lekcja z tej historii jest jasna: aby zastąpić standard, który działa dobrze od stu lat, nowa technologia musi być nie tylko lepsza, ale również tańsza i łatwiejsza w utrzymaniu, co w przypadku silnika osiowego okazało się niemożliwe. Silnik Duke pozostanie w pamięci pasjonatów jako piękny dowód na to, że ludzka pomysłowość nie zna granic, nawet jeśli rynek stawia je bardzo twardo.
