Czy łańcuch rozrządu jest faktycznie bezobsługowy i jak o niego dbać?

W teorii łańcuch rozrządu został zaprojektowany jako element który powinien dorównać żywotnością samej jednostce napędowej co stanowiło jego główną przewagę nad paskami zębatymi. Jako inżynier często spotykam się z autami w których napęd ten faktycznie wytrzymuje 400 tysięcy kilometrów ale rzeczywistość serwisowa nowoczesnych silników typu downsizing brutalnie weryfikuje te założenia. Konstrukcja układu rozrządu ewoluowała w stronę redukcji masy i oporów wewnętrznych co niestety przełożyło się na mniejszą odporność na przeciążenia mechaniczne oraz zaniedbania serwisowe. W tym artykule przeanalizujemy dlaczego termin bezobsługowy stał się jedynie chwytem marketingowym i jakie kroki należy podjąć aby uniknąć kosztownej awarii silnika.

Mit bezobsługowości łańcucha rozrządu wynika z dawnych standardów projektowania jednostek napędowych

Dawniej łańcuchy rozrządu były konstrukcjami dwurzędowymi o masywnych ogniwach które potrafiły wybaczyć wiele błędów eksploatacyjnych w tym niską jakość oleju. Przykładem mogą być legendarne silniki Mercedesa z lat osiemdziesiątych gdzie rozciągnięcie łańcucha było zjawiskiem marginalnym występującym po przebiegach rzędu pół miliona kilometrów. Z punktu widzenia inżynierii materiałowej tamte komponenty miały ogromny zapas wytrzymałości zmęczeniowej co pozwalało im pracować w ekstremalnych warunkach bez ryzyka przeskoczenia o ząb na kołach zębatych. Współczesne dążenie do ekologii wymusiło jednak stosowanie łańcuchów jednorzędowych o znacznie mniejszym przekroju poprzecznym co drastycznie obniżyło ich sztywność. Choć teoretycznie stal wysokostopowa powinna wytrzymać cykle pracy silnika to zmienne obciążenia generowane przez systemy Start Stop oraz bezpośredni wtrysk paliwa powodują przyspieszone zużycie sworzni. Wniosek jest taki że dzisiejsze łańcuchy są precyzyjnymi elementami wykonawczymi które wymagają tak samo rygorystycznego nadzoru jak każdy inny podzespół eksploatacyjny.

Konstrukcja współczesnych układów rozrządu opiera się na precyzyjnej współpracy wielu komponentów mechanicznych

Napęd rozrządu to nie tylko sam łańcuch ale cały ekosystem składający się z napinacza hydraulicznego ślizgów prowadzących oraz kół zębatych często zintegrowanych z wariatorami faz. Napinacz hydrauliczny jest elementem krytycznym ponieważ to on odpowiada za utrzymanie właściwego naciągu łańcucha wykorzystując ciśnienie oleju silnikowego. W silnikach z rodziny TSI czy THP często dochodzi do sytuacji w której zawór zwrotny w napinaczu przestaje trzymać ciśnienie co prowadzi do luźnej pracy łańcucha tuż po rozruchu. Zjawisko to potęguje zużycie ślizgów wykonanych z tworzyw sztucznych które pod wpływem temperatury i tarcia ulegają wytarciu lub pęknięciu. Alternatywą dla łańcuchów stalowych są paski pracujące w kąpieli olejowej jednak one również nie są wolne od wad związanych z łuszczeniem się gumy. Precyzyjne spasowanie tych wszystkich elementów sprawia że nawet minimalne odchylenie od normy projektowej generuje wibracje niszczące cały układ.

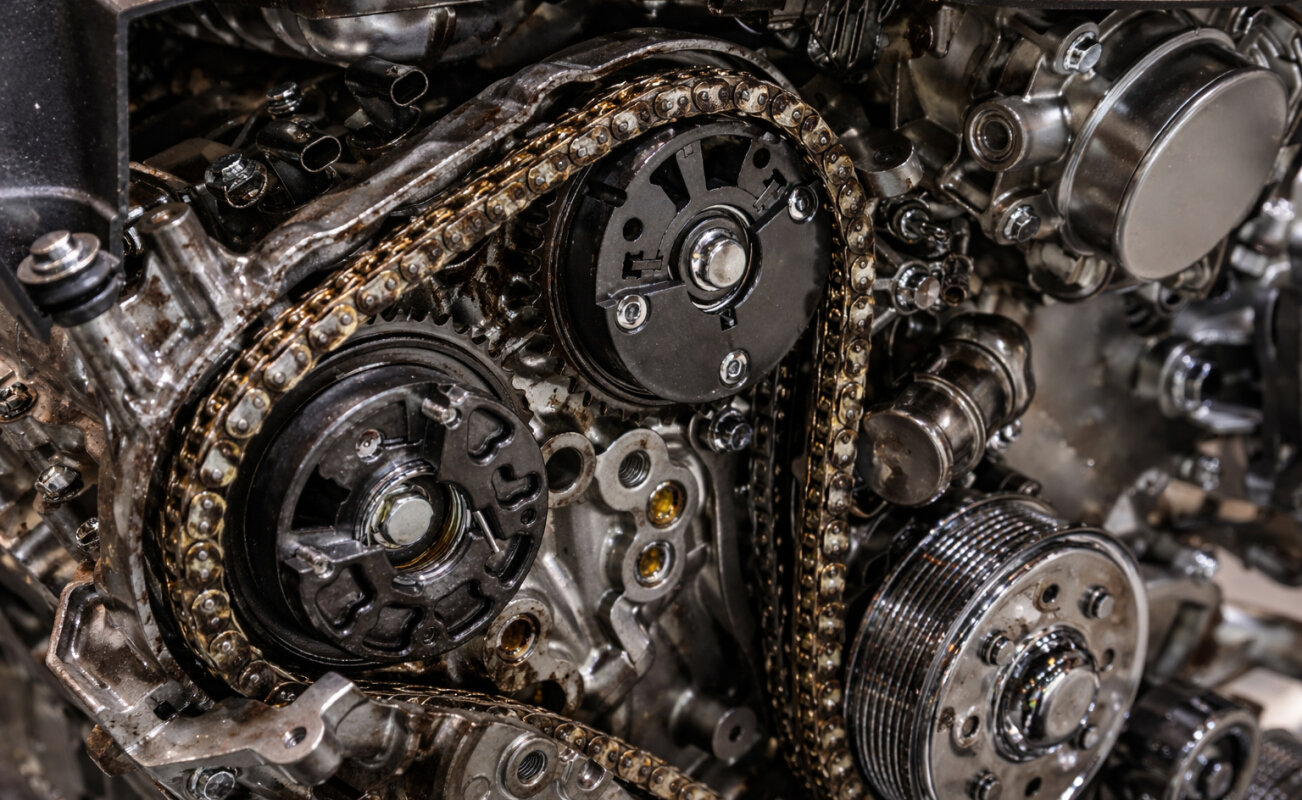

Proces rozciągania się łańcucha jest naturalnym następstwem zużycia sworzni oraz tulejek ogniw

Powszechnie używane sformułowanie że łańcuch się rozciąga jest z technicznego punktu widzenia pewnym uproszczeniem ponieważ stal nie ulega wydłużeniu plastycznemu w tak szerokim zakresie. Zwiększenie długości łańcucha wynika z sumarycznego luzu na każdym pojedynczym sworzniu który powstaje w wyniku tarcia metalu o metal. Wyobraźmy sobie łańcuch składający się ze stu ogniw gdzie na każdym z nich powstaje luz rzędu 0,1 milimetra co w efekcie daje nam cały centymetr dodatkowej długości. Taka różnica jest niemożliwa do skompensowania przez standardowy zakres pracy napinacza co prowadzi do utraty synchronizacji między wałem korbowym a wałkami rozrządu. W starszych konstrukcjach luz ten był kompensowany przez większą masę elementów natomiast w nowoczesnych silnikach margines błędu jest minimalny. Monitorowanie parametrów adaptacji wałków w sterowniku silnika pozwala wykryć ten proces zanim dojdzie do mechanicznego kontaktu tłoka z zaworem.

Jakość oleju silnikowego bezpośrednio wpływa na trwałość hydrauliczną napinacza oraz ślizgów prowadzących

Olej silnikowy w układzie z łańcuchem pełni dwie kluczowe funkcje to jest smaruje ogniwa oraz stanowi medium robocze dla napinacza hydraulicznego. Degradacja oleju wynikająca z wydłużonych interwałów wymiany typu Long Life drastycznie pogarsza parametry smarne co prowadzi do przyspieszonego ścierania sworzni łańcucha. Zanieczyszczenia w postaci nagaru mogą zablokować drobne kanaliki olejowe w napinaczu uniemożliwiając mu prawidłową reakcję na zmiany obciążenia silnika. W mojej praktyce serwisowej widziałem silniki w których olej nie był wymieniany przez 30 tysięcy kilometrów co skutkowało całkowitym zatarciem prowadnic i zerwaniem napędu. Istnieją badania potwierdzające że sadza w oleju działa jak pasta ścierna niszcząc powierzchnię łańcucha od wewnątrz. Kluczem do długowieczności jest zatem skrócenie interwałów wymiany oleju do maksymalnie 10-12 tysięcy kilometrów niezależnie od zaleceń producenta.

Objawy wyciągniętego łańcucha rozrządu są słyszalne podczas zimnego rozruchu oraz pracy na biegu jałowym

Pierwszym sygnałem ostrzegawczym jest charakterystyczne grzechotanie lub metaliczny dźwięk trwający kilka sekund po uruchomieniu zimnego silnika zanim ciśnienie oleju napnie układ. Diagnostyka akustyczna wymaga jednak wprawy ponieważ podobne dźwięki mogą generować zużyte popychacze zaworowe lub uszkodzone koło dwumasowe. W miarę postępu zużycia hałas staje się słyszalny również na rozgrzanym silniku zwłaszcza w momencie schodzenia z obrotów kiedy łańcuch wpada w rezonans. Często towarzyszy temu zapalenie kontrolki Check Engine oraz błędy związane z brakiem korelacji sygnałów z czujników położenia wałków. Ignorowanie tych objawów jest prostą drogą do katastrofy ponieważ luźny łańcuch może w każdej chwili przeskoczyć na kołach zębatych niszcząc fazatory. Warto zatem zainwestować w osłuchanie silnika stetoskopem warsztatowym przy każdym przeglądzie okresowym.

Diagnostyka komputerowa pozwala na precyzyjne określenie korelacji między wałem korbowym a wałkami rozrządu

Nowoczesne sterowniki silnika stale monitorują wzajemne położenie wału korbowego i wałków rozrządu aby optymalnie sterować procesem spalania. Analiza grup parametrów takich jak Phase Position w silnikach grupy VAG pozwala inżynierowi ocenić stopień wyciągnięcia łańcucha bez demontażu osłon silnika. Jeśli wartość odchylenia przekracza dopuszczalne normy zazwyczaj jest to minus kilka stopni to znak że łańcuch wymaga niezwłocznej wymiany. W niektórych modelach silników producenci przewidzieli specjalne okienka inspekcyjne w obudowie rozrządu przez które można zmierzyć wysunięcie tłoczka napinacza. Precyzyjny pomiar suwmiarką daje 100 procent pewności co do stanu technicznego układu i pozwala uniknąć niepotrzebnych kosztów. Należy jednak pamiętać że elektronika nie zawsze wykryje pęknięty ślizg który może spowodować nagłe zablokowanie napędu.

Skutki zerwania lub przeskoczenia łańcucha prowadzą do kolizji tłoków z zaworami i zniszczenia silnika

Zerwanie łańcucha rozrządu w silniku kolizyjnym to scenariusz który zazwyczaj kończy się koniecznością wymiany całej jednostki napędowej lub bardzo kosztownym remontem. Energia kinetyczna poruszających się tłoków w momencie spotkania z otwartymi zaworami jest tak duża że dochodzi do ich natychmiastowego wygięcia a często także do pęknięcia prowadnic zaworowych. W skrajnych przypadkach uszkodzeniu ulegają denka tłoków oraz gładzie cylindrów co dyskwalifikuje blok silnika z dalszej eksploatacji. Koszt regeneracji głowicy zakupu nowych zaworów uszczelek oraz zestawu rozrządu często przekracza wartość rynkową starszego samochodu. Profilaktyczna wymiana zestawu rozrządu kosztująca ułamek tej kwoty jest jedynym logicznym rozwiązaniem dla świadomego użytkownika. Statystyki pokazują że większość awarii tego typu zdarza się przy gwałtownym hamowaniu silnikiem lub podczas próby uruchomienia auta na zaciąg.

Porównanie kosztów eksploatacji napędu łańcuchowego oraz paskowego wykazuje przewagę rozwiązań tradycyjnych

Choć łańcuch miał być rozwiązaniem tańszym w długofalowej eksploatacji to wysokie skomplikowanie nowoczesnych układów odwróciło tę relację. Wymiana paska rozrządu jest procedurą przewidywalną zazwyczaj prostszą technicznie i znacznie tańszą pod względem cen części zamiennych. W przypadku łańcucha często wymagany jest demontaż wielu osprzętów silnika a czasem nawet wyjęcie całej jednostki jeśli rozrząd umieszczono od strony skrzyni biegów. Koszty robocizny w takich modelach jak Audi z silnikami V6 TDI mogą przyprawić o zawrót głowy sięgając kilku tysięcy złotych. Z drugiej strony łańcuch zapewnia większą stabilność faz rozrządu w szerokim zakresie temperatur co przekłada się na lepszą kulturę pracy silnika. Ostateczny wybór między tymi systemami powinien opierać się na analizie konkretnego modelu silnika i jego historii awaryjności.

Procedura wymiany kompletnego zestawu rozrządu wymaga zastosowania specjalistycznych blokad oraz narzędzi serwisowych

Podejmowanie się wymiany łańcucha rozrządu bez odpowiedniego zaplecza technicznego jest ryzykowne i może prowadzić do błędnego ustawienia faz. Blokady rozrządu dedykowane do konkretnego kodu silnika są niezbędne aby unieruchomić wałki w pozycji GMP (Górny Martwy Punkt) podczas zdejmowania starego łańcucha. Każda śruba koła zębatego musi zostać dokręcona z precyzyjnie określonym momentem obrotowym oraz kątem co wymaga użycia skalibrowanego klucza dynamometrycznego. Instrukcja serwisowa jasno określa również konieczność wymiany wszystkich uszczelniaczy oraz śrub jednorazowych które ulegają wydłużeniu przy montażu. Częstym błędem jest pozostawienie starych kół zębatych które mają już wypracowany profil zębów co skutkuje błyskawicznym zniszczeniem nowego łańcucha. Profesjonalny warsztat zawsze oferuje pełen zestaw naprawczy zawierający wszystkie niezbędne podzespoły od renomowanych dostawców OEM.

Profilaktyka serwisowa polega na skróceniu interwałów olejowych i monitorowaniu parametrów pracy silnika

Aby cieszyć się bezawaryjną pracą łańcucha rozrządu należy przede wszystkim porzucić złudne poczucie jego nieśmiertelności i przejść na aktywny model serwisowania. Regularna diagnostyka komputerowa raz w roku oraz czujność na wszelkie nietypowe dźwięki to podstawa ochrony silnika przed zniszczeniem. Należy unikać agresywnej jazdy na niedogrzanym oleju ponieważ to wtedy napinacz ma najtrudniejsze zadanie a tarcie wewnętrzne jest największe. Zastosowanie płukanek silnikowych przed każdą wymianą oleju pomaga utrzymać w czystości magistrale olejowe i zapobiega blokowaniu się napinacza przez osady. Pamiętajmy że samochód to system naczyń połączonych gdzie sprawność układu smarowania bezpośrednio determinuje trwałość mechaniki rozrządu. Jako inżynier rekomenduję każdemu właścicielowi auta z łańcuchem aby traktował go jako element o ograniczonej żywotności co pozwoli uniknąć przykrych niespodzianek na drodze.

• Stosuj wyłącznie oleje o specyfikacji zgodnej z normą producenta silnika.
• Unikaj parkowania na biegu na stromych podjazdach bez zaciągniętego hamulca ręcznego co obciąża rozrząd.
• Reaguj natychmiast na błędy typu P0011 lub P0016 pojawiające się w pamięci sterownika.
• Wybieraj zestawy rozrządu pochodzące z pewnych źródeł dystrybucji aby uniknąć podróbek.
• Zlecaj wymianę tylko warsztatom posiadającym doświadczenie w danej marce i odpowiednie narzędzia.

Przydatne źródła: Schaeffler Polska, Bosch Mobility
