Współczesna inżynieria motoryzacyjna odeszła od prostych rozwiązań mechanicznych na rzecz zaawansowanych systemów mechatronicznych, czego najlepszym przykładem jest elektryczna pompa wody. Jako inżynier często spotykam się z pytaniem, dlaczego te elementy zawodzą częściej niż ich stare, napędzane paskiem odpowiedniki. Odpowiedź tkwi w złożoności konstrukcji, która musi łączyć świat hydrauliki z precyzyjną elektroniką sterującą w ekstremalnie trudnym środowisku termicznym.
Ewolucja układu chłodzenia wymusiła odejście od napędu mechanicznego
Tradycyjna pompa wody napędzana paskiem rozrządu lub osprzętu ma jedną zasadniczą wadę, czyli jej wydajność jest ściśle powiązana z prędkością obrotową wału korbowego. W silnikach serii N52 od BMW, które były jednymi z pierwszych masowo stosujących pompy elektryczne, inżynierowie zauważyli, że przy niskich obciążeniach pompa mechaniczna marnuje energię, a przy wysokich obciążeniach i niskich obrotach może nie zapewniać wystarczającego przepływu. Zarządzanie termiczne stało się priorytetem w dobie wyśrubowanych norm emisji spalin, gdzie każda sekunda skróconego czasu nagrzewania silnika ma znaczenie dla czystości spalin. Z punktu widzenia termodynamiki, możliwość wymuszenia obiegu cieczy po zgaszeniu silnika zapobiega lokalnym przegrzaniom głowicy, co jest niemożliwe w układach klasycznych. Choć niektórzy twierdzą, że pompa mechaniczna była „niezniszczalna”, to statystyki serwisowe pokazują, że jej niska sprawność energetyczna dyskwalifikuje ją w nowoczesnych jednostkach napędowych. Moim zdaniem przejście na napęd elektryczny to naturalny krok w stronę inteligentnego silnika, który sam decyduje o swoich potrzebach chłodniczych.
Konstrukcja elektrycznej pompy wody różni się diametralnie od klasycznej

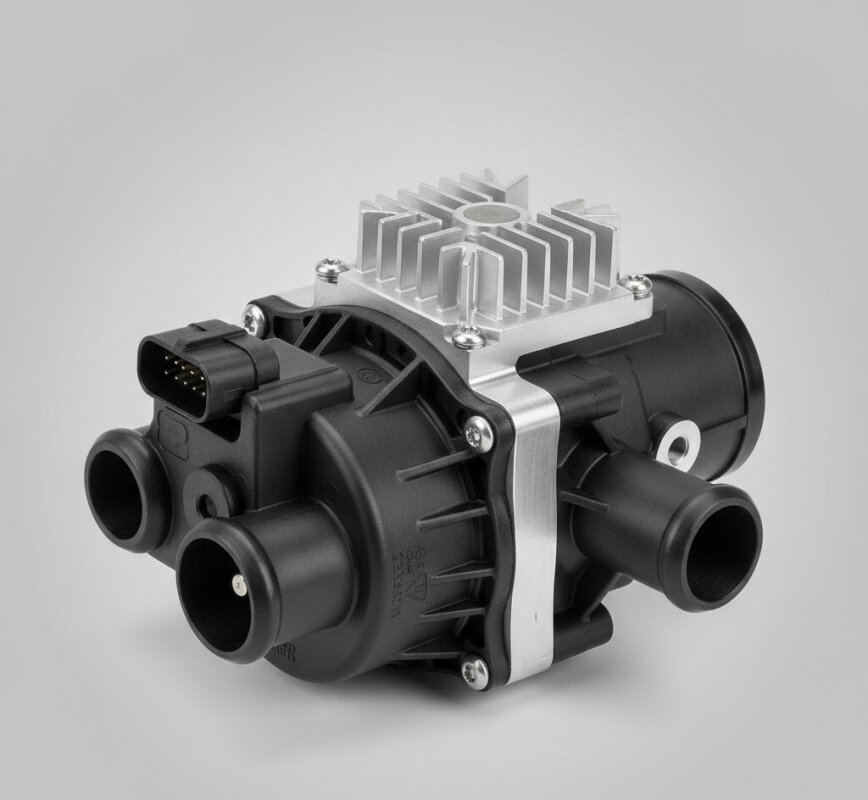

Budowa elektrycznej pompy wody opiera się na silniku bezszczotkowym typu BLDC, który jest całkowicie odizolowany od części hydraulicznej poprzez hermetyczną obudowę. W pompie elektrycznej wirnik jest zawieszony na łożyskach ślizgowych, które są smarowane przez przepływający płyn chłodniczy, co eliminuje potrzebę stosowania uszczelniaczy czołowych znanych z pomp mechanicznych. Integracja sterownika bezpośrednio w obudowie pompy pozwala na komunikację z jednostką ECU za pomocą szyny LIN lub sygnału PWM, co umożliwia płynną regulację wydatku od 0 do 100 procent. W projektach realizowanych przez firmy takie jak Schaeffler, szczególną uwagę przykłada się do minimalizacji oporów wewnętrznych i optymalizacji przepływu laminarnego. Przeciwnicy tego rozwiązania wskazują na wysoką cenę podzespołu, jednak zapominają o redukcji masy i braku konieczności okresowej wymiany paska napędzającego pompę. W mojej praktyce widzę, że to właśnie precyzja wykonania tych elementów decyduje o ich trwałości, a każda niedoskonałość materiałowa mści się po przejechaniu kilkudziesięciu tysięcy kilometrów.
| Cecha | Pompa Mechaniczna | Pompa Elektryczna |
|---|---|---|
| Napęd | Pasek / Łańcuch | Silnik BLDC (elektryczny) |
| Regulacja wydajności | Zależna od obrotów silnika | Niezależna (sterownik ECU) |
| Praca po zgaszeniu silnika | Niemożliwa | Możliwa (funkcja After-run) |
| Diagnostyka | Wizualna / Słuchowa | Komputerowa (szyna LIN/CAN) |
Elektronika sterująca stanowi najsłabsze ogniwo nowoczesnych układów
Najczęstszą przyczyną awarii elektrycznych pomp wody nie jest zużycie mechaniczne wirnika, lecz uszkodzenie modułu elektronicznego ukrytego pod plastikową pokrywą. Wysoka temperatura panująca w komorze silnika, w połączeniu z drganiami, prowadzi do degradacji tranzystorów mocy typu MOSFET, które odpowiadają za komutację silnika bezszczotkowego. W wielu modelach pomp Pierburg, które analizowałem, dochodziło do rozszczelnienia obudowy elektroniki, co pozwalało na wnikanie oparów glikolu i powodowało zwarcia na płytce drukowanej PCB. Z punktu widzenia niezawodności systemów, umieszczenie elektroniki w najgorętszym miejscu silnika wydaje się ryzykowne, ale jest to wymuszone przez dążenie do kompaktowości. Alternatywą byłoby stosowanie zewnętrznych sterowników, jednak generowałoby to dodatkowe koszty okablowania i zwiększało podatność na zakłócenia elektromagnetyczne. Wniosek jest taki, że stres termiczny jest głównym zabójcą tych podzespołów, co potwierdzają liczne biuletyny techniczne producentów części.
Zanieczyszczenia w płynie chłodniczym niszczą łożyska ślizgowe wirnika
Ponieważ wirnik elektrycznej pompy wody „pływa” w chłodziwie, każda drobina piasku, rdzy czy resztek uszczelniacza działa jak materiał ścierny na precyzyjne łożyska. Zauważyłem, że w samochodach, w których rzadko wymieniano płyn chłodniczy, dochodzi do osadzania się kamienia kotłowego na magnesach wirnika, co zwiększa opory pracy i powoduje przegrzewanie się uzwojeń. Filtracja płynu w układzie chłodzenia praktycznie nie istnieje, dlatego czystość całego systemu jest krytyczna dla żywotności pompy elektrycznej. W kontekście historycznym, pompy mechaniczne były bardziej odporne na zanieczyszczenia, ponieważ ich łożyska były oddzielone od medium uszczelnieniem mechanicznym. Można by stosować łożyska toczne, ale ich żywotność w zanurzeniu byłaby drastycznie niska ze względu na brak smarowania olejowego. Jako mechanik zawsze powtarzam, że płukanie układu przed montażem nowej pompy to nie opcja, a absolutna konieczność, jeśli chcemy uniknąć reklamacji.
Niewłaściwy dobór płynu chłodniczego prowadzi do korozji elektrolitycznej
Stosowanie płynów chłodniczych o niskiej jakości lub niewłaściwej specyfikacji chemicznej drastycznie skraca życie elektrycznej pompy wody poprzez zjawisko kawitacji oraz korozji elektrochemicznej. Nowoczesne pompy wymagają płynów typu OAT (Organic Additive Technology), które tworzą cienką warstwę ochronną na elementach metalowych, zapobiegając ich utlenianiu. W mojej praktyce serwisowej często spotykam się z autami, gdzie dolano zwykłej wody kranowej, co spowodowało wzrost przewodności elektrycznej chłodziwa i przebicia prądowe wewnątrz pompy. Zjawisko to niszczy delikatne ścieżki sterownika i powoduje błędne odczyty czujników prędkości obrotowej wirnika. Choć niektórzy kierowcy uważają, że „płyn to płyn”, to różnice w pakietach inhibitorów korozji są kluczowe dla ochrony aluminium i tworzyw sztucznych. Dobór chłodziwa zgodnego z normą producenta to najtańszy sposób na ochronę drogiej pompy przed przedwczesnym zgonem.
Praca na sucho powoduje nieodwracalne uszkodzenia uszczelnień ceramicznych
Elektryczna pompa wody jest niezwykle wrażliwa na zapowietrzenie układu, ponieważ płyn chłodniczy pełni w niej rolę czynnika chłodzącego elektronikę i smarującego łożyska. Krótkotrwała praca bez chłodziwa powoduje gwałtowny wzrost temperatury na styku wirnika i osi, co prowadzi do zatarcia lub pęknięcia elementów ceramicznych. W nowoczesnych systemach Bosch, oprogramowanie sterujące posiada funkcję wykrywania braku obciążenia, co powinno wyłączyć pompę, ale nie zawsze dzieje się to wystarczająco szybko. Często błąd popełniają mechanicy, którzy uruchamiają silnik po wymianie części przed pełnym odpowietrzeniem układu. Można by sądzić, że pompa powinna być „idiotoodporna”, ale fizyka tarcia przy braku smarowania jest nieubłagana. Każdy pęcherzyk powietrza wewnątrz komory wirnika to ryzyko wystąpienia kawitacji, która dosłownie „wygryza” materiał z łopatek pompy.
Wibracje i wysoka temperatura otoczenia degradują luty na płytce drukowanej
Długotrwała eksploatacja w warunkach zmiennych temperatur prowadzi do powstawania tzw. zimnych lutów na złączach zasilających i sygnałowych elektrycznej pompy wody. Proces ten jest potęgowany przez drgania silnika, zwłaszcza w jednostkach wysokoprężnych, gdzie amplituda wibracji jest znacznie wyższa niż w silnikach benzynowych. W mojej karierze inżynierskiej analizowałem mikropęknięcia spoiwa bezołowiowego, które traci swoją plastyczność pod wpływem cykli nagrzewania i chłodzenia. Zmęczenie materiałowe połączeń elektrycznych objawia się najpierw sporadycznymi błędami komunikacji, a ostatecznie całkowitym unieruchomieniem pompy. Można by stosować luty z dodatkiem srebra, co poprawiłoby ich trwałość, ale ze względów ekonomicznych producenci trzymają się standardowych rozwiązań. Kluczowe jest, aby wtyczka elektryczna była zawsze czysta i pewnie osadzona, co minimalizuje ryzyko powstawania łuków elektrycznych wypalających piny.
Problemy z komunikacją po szynie danych uniemożliwiają poprawną diagnostykę
W przeciwieństwie do pompy mechanicznej, usterka elektrycznej pompy wody nie zawsze objawia się wyciekiem czy hałasem, lecz często kodem błędu w pamięci ECU. Szyna LIN (Local Interconnect Network) służy do przesyłania informacji o aktualnej prędkości obrotowej, poborze prądu oraz temperaturze modułu mocy. Jeśli dojdzie do zakłóceń w tej komunikacji, sterownik silnika przechodzi w tryb awaryjny, ograniczając moc jednostki, aby zapobiec jej przegrzaniu. Zauważyłem, że często przyczyną problemów nie jest sama pompa, lecz uszkodzona wiązka elektryczna lub zaśniedziałe styki w kostce pośredniej. Diagnostyka oscyloskopowa sygnału PWM pozwala precyzyjnie określić, czy problem leży po stronie sterownika silnika, czy samej pompy. Bez odpowiedniego zaplecza diagnostycznego wymiana pompy „w ciemno” to ryzykowne i drogie przedsięwzięcie, które nie zawsze rozwiązuje problem.
Wymiana elektrycznej pompy wody wymaga procedury odpowietrzania testerem
Jednym z najczęstszych błędów warsztatowych jest próba odpowietrzenia układu z elektryczną pompą wody w sposób tradycyjny, czyli poprzez „gazowanie” silnikiem na postoju. W pojazdach takich jak BMW czy Mercedes, konieczne jest uruchomienie specjalnej procedury serwisowej za pomocą testera diagnostycznego, która wymusza pracę pompy w określonych cyklach przy wyłączonym silniku. Procedura ta trwa zazwyczaj od 10 do 12 minut i jest niezbędna, aby usunąć wszystkie pęcherze powietrza z zakamarków bloku i głowicy. Podczas tego procesu należy zapewnić stałe napięcie zasilania poprzez podłączenie prostownika, ponieważ pompa pobiera znaczny prąd, co może doprowadzić do rozładowania akumulatora. Zignorowanie tego kroku prowadzi do lokalnych przegrzań i może skutkować uszkodzeniem nowej, dopiero co zamontowanej pompy. Moim zdaniem, edukacja mechaników w zakresie procedur IT w warsztacie jest dziś tak samo ważna, jak umiejętność posługiwania się kluczem dynamometrycznym.
Profilaktyka i regularna wymiana chłodziwa przedłużają życie podzespołu
Aby uniknąć kosztownej wymiany elektrycznej pompy wody, należy skupić się na regularnym serwisie układu chłodzenia, który jest często traktowany po macoszemu. Zalecam wymianę płynu chłodniczego nie rzadziej niż co 3-4 lata, nawet jeśli producent twierdzi, że jest on typu „long-life”. Inhibitory korozji zużywają się, a pH płynu zmienia się na kwasowe, co przyspiesza degradację uszczelnień i elementów elektronicznych pompy. Ważne jest również kontrolowanie stanu korka w zbiorniczku wyrównawczym, który odpowiada za utrzymanie odpowiedniego ciśnienia w układzie, co bezpośrednio wpływa na punkt wrzenia chłodziwa. W mojej praktyce widzę, że auta serwisowane z dbałością o detale rzadziej trafiają na lawetę z powodu awarii układu chłodzenia. Podsumowując, świadoma eksploatacja i stosowanie części najwyższej jakości to jedyna droga do bezawaryjności w nowoczesnej motoryzacji.
- Regularnie sprawdzaj poziom płynu chłodniczego i jego klarowność.
- Nigdy nie mieszaj różnych rodzajów płynów chłodniczych (np. G12 z G13 bez pewności o kompatybilności).
- W przypadku wystąpienia błędu komunikacji LIN, najpierw sprawdź wiązkę elektryczną.
- Zawsze przeprowadzaj pełną procedurę odpowietrzania po każdej ingerencji w układ.
- Stosuj wyłącznie pompy renomowanych producentów, unikając tanich zamienników niewiadomego pochodzenia.
Przydatne źródła: Schaeffler, Bosch Mobility
