Jak działa czujnik NOx w dieslu i ile kosztuje jego wymiana?

Współczesna motoryzacja stoi pod znakiem walki o czystość spalin, a czujnik NOx jest na tej linii frontu oficerem śledczym, który raportuje o każdym uchybieniu w procesie spalania. Moje doświadczenie pokazuje, że wiele osób myli go ze zwykłą sondą lambdą, podczas gdy jest to urządzenie znacznie bardziej skomplikowane, posiadające własny moduł sterujący i zaawansowaną logikę pomiarową. Bez prawidłowo funkcjonującego sensora, system SCR nie jest w stanie precyzyjnie dawkować roztworu mocznika, co w krótkim czasie prowadzi do unieruchomienia pojazdu przez komputer pokładowy.

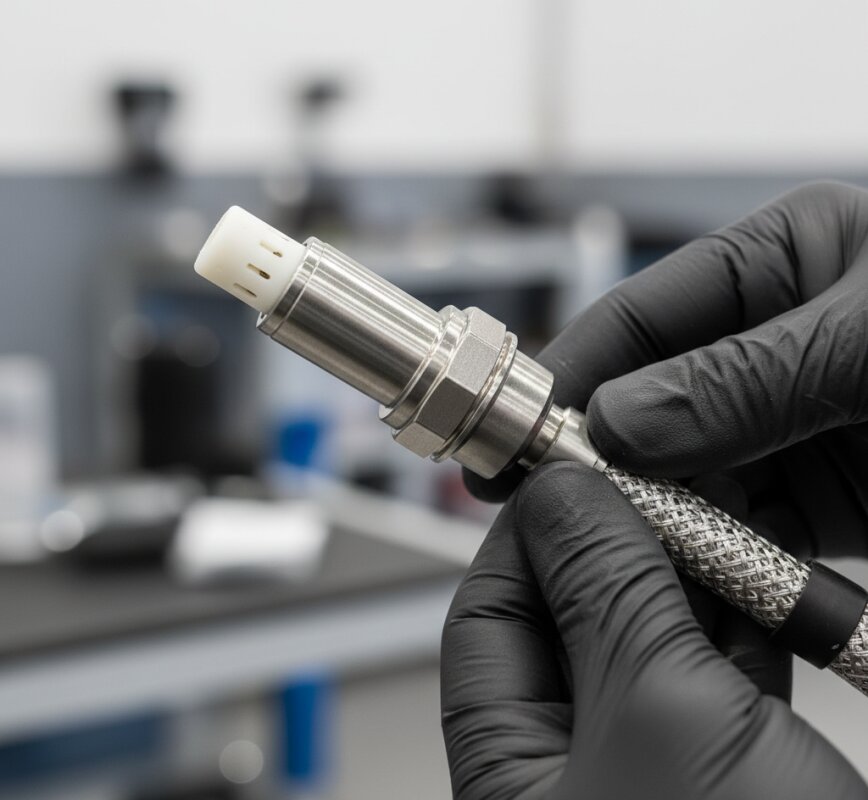

Dlaczego czujnik tlenków azotu stał się kluczowym elementem nowoczesnego układu wydechowego

Wprowadzenie restrykcyjnych norm emisji spalin wymusiło na konstruktorach stosowanie aktywnych systemów oczyszczania gazów wylotowych. Tlenki azotu są produktem ubocznym spalania mieszanki w wysokich temperaturach i pod dużym ciśnieniem, co jest charakterystyczne dla nowoczesnych jednostek wysokoprężnych. Pamiętam czasy, gdy jedynym czujnikiem w wydechu była sonda lambda, ale ona potrafiła jedynie określić zawartość tlenu, co było niewystarczające do kontroli toksyczności spalin w zakresie azotu. Obecnie każdy producent musi monitorować poziom NOx, aby spełnić wymagania homologacyjne i uniknąć ogromnych kar finansowych. Czujnik tlenków azotu pełni rolę strażnika, który w czasie rzeczywistym sprawdza efektywność katalizatora SCR. Jeśli pomiar wykaże zbyt wysoką emisję, sterownik silnika musi zareagować, często ograniczając moc jednostki napędowej. W mojej opinii jest to jeden z najbardziej niedocenianych elementów, od którego zależy nie tylko ekologia, ale i mobilność użytkownika. Brak tego sensora uniemożliwiłby realną kontrolę nad procesem redukcji szkodliwych substancji w atmosferze.

Budowa wewnętrzna sensora NOx opiera się na zaawansowanej ceramice cyrkonowej

Konstrukcja fizyczna tego podzespołu to majstersztyk inżynierii materiałowej, który musi pracować w ekstremalnie trudnych warunkach. Sercem urządzenia jest wielowarstwowa ceramika wykonana z dwutlenku cyrkonu, która posiada właściwości przewodzenia jonów tlenu w wysokich temperaturach. Wewnątrz głowicy pomiarowej znajdują się dwie komory, w których dochodzi do selektywnego usuwania tlenu oraz rozkładu tlenków azotu na czysty azot i tlen. Podczas mojej pracy w laboratorium diagnostycznym wielokrotnie analizowałem przekroje tych czujników i zawsze uderzała mnie precyzja wykonania elektrod platynowych. Moduł sterujący, który jest integralną częścią czujnika, musi przetwarzać sygnały o natężeniu rzędu nanoamperów, co wymaga doskonałej izolacji od zakłóceń elektromagnetycznych. Każdy czujnik jest fabrycznie kalibrowany, a dane kalibracyjne są zapisane w pamięci elektroniki przymocowanej do przewodu. To właśnie dlatego nie wolno skracać ani lutować kabli łączących sondę z modułem, ponieważ zmienia to rezystancję obwodu i fałszuje wyniki pomiarów. Precyzja wykonania sprawia, że jest to element niezwykle wrażliwy na uderzenia mechaniczne i gwałtowne zmiany temperatury.

Zasada pomiaru tlenków azotu wymaga precyzyjnego sterowania prądem pompowania

Mechanizm działania sensora opiera się na zjawisku elektrochemicznym, które zachodzi w temperaturze około 800 stopni Celsjusza. W pierwszej komorze czujnik usuwa nadmiar tlenu ze spalin za pomocą tak zwanego prądu pompowania, aby nie zakłócał on właściwego pomiaru NOx. Dopiero w drugiej komorze tlenki azotu ulegają rozkładowi na elektrodzie katalitycznej, a uwolniony tlen jest wypompowywany na zewnątrz. Natężenie prądu potrzebne do tego procesu jest bezpośrednio proporcjonalne do stężenia tlenków azotu w gazach spalinowych. Jako inżynier podkreślam, że ten proces musi odbywać się błyskawicznie, ponieważ warunki w silniku zmieniają się kilkadziesiąt razy na sekundę. Algorytmy sterujące wewnątrz czujnika muszą brać pod uwagę temperaturę spalin oraz ciśnienie atmosferyczne, co czyni ten sensor małym komputerem pokładowym. Często spotykam się z opinią, że można ten proces oszukać prostym rezystorem, co jest technicznie niemożliwe ze względu na dynamiczny charakter pomiaru. Stabilność termiczna elementu grzejnego jest kluczowa, ponieważ zbyt niska temperatura uniemożliwi przewodnictwo jonowe, a zbyt wysoka doprowadzi do pęknięcia ceramiki. To właśnie ta skomplikowana fizyka odpowiada za wysoką niezawodność, ale i wysoką cenę podzespołu.

Lokalizacja czujników w układzie SCR determinuje ich rolę w procesie oczyszczania spalin

W większości nowoczesnych pojazdów stosuje się układ dwóch czujników, co pozwala na pełną diagnostykę systemu redukcji katalitycznej. Pierwszy sensor, nazywany czujnikiem upstream, znajduje się przed katalizatorem SCR i mierzy surową emisję silnika, informując sterownik, ile AdBlue należy wtrysnąć. Drugi czujnik, czyli sensor downstream, zamontowany jest za katalizatorem i pełni funkcję kontrolną, sprawdzając, czy proces redukcji przebiegł pomyślnie. W mojej praktyce serwisowej zauważyłem, że to zazwyczaj ten drugi czujnik ulega częstszym awariom, ponieważ jest narażony na kondensację wilgoci w końcowej części układu wydechowego. Optymalne rozmieszczenie czujników jest wynikiem setek godzin testów przepływowych przeprowadzanych przez producentów aut. Jeśli czujnik zostanie zamontowany pod złym kątem, może dojść do gromadzenia się na nim kropel wody, co przy nagłym rozgrzaniu prowadzi do szoku termicznego. Współpraca obu sensorów pozwala na wykrycie nie tylko awarii samych czujników, ale również degradacji wkładu katalizatora lub usterki wtryskiwacza mocznika. Jest to system samodiagnostyczny, który nie wybacza zaniedbań serwisowych.

Porównanie ról czujnika przed i za katalizatorem

Typowe objawy awarii czujnika NOx często mylą diagnostów z usterkami układu paliwowego

Rozpoznanie usterki sensora tlenków azotu nie zawsze jest oczywiste, zwłaszcza w początkowej fazie degradacji elementu pomiarowego. Najbardziej charakterystycznym sygnałem jest zapalenie się kontrolki Check Engine oraz komunikat o usterce układu oczyszczania spalin, który często odlicza kilometry do całkowitego zablokowania rozruchu silnika. Wiele razy klienci przyjeżdżali do mnie z podejrzeniem awarii wtryskiwaczy, ponieważ auto zaczęło spalać o 10-15% więcej paliwa bez wyraźnego powodu. Zwiększone zużycie paliwa wynika z faktu, że sterownik silnika, nie mając wiarygodnych danych o emisji, przechodzi w bezpieczne mapy wtrysku, które nie są zoptymalizowane pod kątem ekonomii. Kolejnym objawem może być nierówna praca silnika na biegu jałowym lub delikatne szarpanie podczas przyspieszania w autach benzynowych z wtryskiem bezpośrednim. Błędy diagnostyczne takie jak P2200 czy P2201 jasno wskazują na problem z obwodem czujnika, ale zawsze zalecam sprawdzenie wiązki elektrycznej przed podjęciem decyzji o wymianie. Niejednokrotnie okazywało się, że to nie sam sensor był winny, lecz przegryziony przez kunę przewód komunikacyjny magistrali CAN. Dokładna analiza objawów pozwala uniknąć niepotrzebnej wymiany sprawnego podzespołu.

Przyczyny uszkodzeń sondy tlenków azotu wynikają głównie z warunków eksploatacji pojazdu

Mimo zaawansowanej konstrukcji, czujnik NOx ma kilku naturalnych wrogów, którzy potrafią skrócić jego żywotność do zaledwie kilkudziesięciu tysięcy kilometrów. Najczęstszą przyczyną jest zatrucie siarką lub fosforem, które pochodzą ze spalania niskiej jakości paliwa lub oleju silnikowego niedostosowanego do filtrów DPF. Jako ekspert zawsze powtarzam, że oszczędność na oleju typu Low-Saps to najprostsza droga do zniszczenia sensorów w wydechu. Innym poważnym zagrożeniem jest wilgoć i kondensat, który zbiera się w rurze wydechowej podczas krótkich tras miejskich. Jeśli zimna woda uderzy w rozgrzaną do czerwoności ceramikę czujnika, dochodzi do mikropęknięć, których nie da się naprawić. Zanieczyszczenie sadzą również stanowi problem, ponieważ warstwa węgla izoluje elektrodę od spalin, co powoduje spowolnienie reakcji czujnika i błędy wiarygodności sygnału. W mojej opinii, nowoczesne diesle nie są stworzone do jazdy wyłącznie po bułki do sklepu, a brak regularnego wypalania filtra DPF pośrednio uderza właśnie w czujniki NOx. Mechaniczne uszkodzenia modułu sterującego, który jest zamontowany na podwoziu, zdarzają się rzadziej, ale są wynikiem uderzeń kamieni lub korozji obudowy.

Diagnostyka komputerowa czujnika NOx wymaga analizy parametrów rzeczywistych w czasie jazdy

Odczytanie kodów błędów to dopiero początek drogi, ponieważ diagnostyka sensora NOx wymaga głębszego spojrzenia w dane przesyłane przez magistralę CAN. Podczas testów serwisowych zawsze sprawdzam tak zwany status gotowości czujnika, który informuje nas, czy grzałka osiągnęła odpowiednią temperaturę roboczą. Bardzo ważne jest monitorowanie wartości tlenków azotu w momencie gwałtownego przyspieszania oraz podczas hamowania silnikiem, kiedy emisja powinna spaść niemal do zera. Analiza parametrów rzeczywistych pozwala odróżnić uszkodzenie samej sondy od problemów z dawkowaniem AdBlue. Jeśli czujnik za katalizatorem pokazuje takie same wartości jak ten przed nim, wiemy, że problem leży w sprawności katalizatora SCR, a nie w sensorach. Oscyloskop bywa przydatny do sprawdzenia czystości sygnału na liniach komunikacyjnych, zwłaszcza gdy podejrzewamy zakłócenia od innych modułów w aucie. Częstym błędem młodych mechaników jest kasowanie błędów bez wykonania procedury adaptacji po wymianie czujnika na nowy. Procedura adaptacji pozwala sterownikowi silnika na nauczenie się charakterystyki nowego elementu i jest niezbędna do poprawnej pracy systemu. Bez tych kroków, nawet nowy czujnik może generować błędy po przejechaniu kilku kilometrów.

Koszty wymiany sensora NOx stanowią duże obciążenie dla budżetu właściciela pojazdu

Kiedy klient słyszy wycenę wymiany czujnika NOx, często następuje chwila ciszy, ponieważ ceny tych podzespołów w ASO potrafią przyprawić o zawrót głowy. Oryginalny czujnik tlenków azotu do popularnego modelu marki premium to wydatek rzędu 2500 do nawet 4500 złotych. Wysoka cena wynika z faktu, że kupujemy nie tylko samą sondę, ale cały moduł elektroniczny z certyfikowanym oprogramowaniem. Zamienniki renomowanych firm, takich jak Bosch czy NGK, są tańsze, ale ich ceny i tak oscylują w granicach 1500–2200 złotych. Odradzam kupowanie najtańszych ofert z portali aukcyjnych, które kosztują po 300-500 złotych, ponieważ są to zazwyczaj chińskie kopie, które nie trzymają parametrów i wytrzymują kilka tygodni. Koszty robocizny są stosunkowo niskie, o ile sonda nie zapiekła się w gwincie, co w układach wydechowych jest niestety normą. W skrajnych przypadkach konieczne jest użycie palnika indukcyjnego lub demontaż całego odcinka rury, co podnosi koszty końcowe. Inwestycja w jakość w tym przypadku naprawdę się opłaca, bo markowy czujnik to gwarancja spokoju na kolejne 100 tysięcy kilometrów.

Zestawienie szacunkowych kosztów naprawy w zależności od wyboru części

Regeneracja czujników NOx to ryzykowna alternatywa dla zakupu fabrycznie nowej części

W obliczu wysokich kosztów nowych podzespołów, na rynku pojawiły się usługi regeneracji czujników NOx, które polegają głównie na wymianie samej końcówki pomiarowej (sondy) i przylutowaniu jej do starego modułu sterującego. Jako inżynier podchodzę do tego rozwiązania z dużą dozą sceptycyzmu, choć rozumiem motywację ekonomiczną właścicieli aut. Problem polega na tym, że charakterystyka elektryczna nowej końcówki musi być idealnie zgrana z oprogramowaniem w starym sterowniku, co bez profesjonalnej kalibracji jest loterią. Widziałem wiele przypadków, gdzie regenerowany czujnik działał, ale podawał wartości z błędem 20%, co skutkowało przyspieszonym zużyciem katalizatora SCR. Jakość połączeń lutowanych w miejscu narażonym na sól drogową i wibracje jest kolejnym słabym punktem takich napraw. Jeśli jednak zdecydujemy się na taką drogę, warto wybrać warsztat, który daje pisemną gwarancję i posiada sprzęt do testowania czujników pod obciążeniem. Ryzyko wtórnej awarii jest znacznie wyższe niż w przypadku fabrycznie nowego elementu, co może skończyć się ponownym opłaceniem kosztów mechanika. W mojej opinii, regeneracja ma sens jedynie w starszych pojazdach, gdzie wartość rynkowa auta nie uzasadnia zakupu oryginału.

Prawidłowa eksploatacja auta z systemem SCR pozwala znacząco wydłużyć życie sondy

Zamiast walczyć ze skutkami awarii, warto skupić się na profilaktyce, która w przypadku czujników NOx jest niezwykle skuteczna. Podstawową zasadą jest dbanie o kondycję układu wtryskowego i regularne serwisowanie filtrów, co zapewnia optymalne spalanie i mniejszą ilość sadzy w wydechu. Bardzo ważne jest stosowanie wysokiej jakości AdBlue, które nie krystalizuje się tak szybko i nie zapycha wtryskiwaczy, co pośrednio wpływa na odczyty czujników. Zalecam również unikanie tankowania paliwa na niepewnych stacjach, gdzie zawartość siarki może być przekroczona, co jest zabójcze dla platynowych elektrod sensora. Regularne trasy autostradowe są zbawienne, ponieważ pozwalają na wygrzanie całego układu wydechowego i odparowanie wilgoci, która jest głównym wrogiem ceramiki. Jeśli zauważymy jakiekolwiek problemy z układem chłodzenia, należy je natychmiast usuwać, gdyż zbyt niska temperatura silnika sprzyja odkładaniu się nagaru na końcówce pomiarowej. Świadomość techniczna kierowcy to najlepszy sposób na uniknięcie wydatków rzędu kilku tysięcy złotych. Pamiętajmy, że samochód to system naczyń połączonych i awaria jednego elementu, jak czujnik temperatury spalin, może szybko doprowadzić do uszkodzenia kosztownego sensora NOx.

1. Stosuj wyłącznie oleje silnikowe spełniające normy Low-Saps dedykowane do Twojego silnika.
2. Unikaj jazdy na krótkich dystansach niedogrzanym silnikiem wysokoprężnym.
3. Raz w miesiącu wykonaj dłuższą trasę z prędkością autostradową, aby oczyścić układ wydechowy.
4. Reaguj na każdą kontrolkę Check Engine, nawet jeśli auto nie straciło mocy.
5. Kupuj AdBlue z pewnych źródeł i sprawdzaj datę ważności płynu.

Przydatne źródła: NGK NTK technical documentation, Bosch Mobility Solutions
