Dlaczego system ISOFIX jest bezpieczniejszy niż montaż pasami?

Jako inżynier z wieloletnim stażem w diagnostyce pojazdów często spotykam się z pytaniem dlaczego system ISOFIX jest tak mocno faworyzowany przez ekspertów od bezpieczeństwa. Odpowiedź tkwi w czystej mechanice i eliminacji czynnika ludzkiego który przy tradycyjnych pasach bywa zawodny. Sztywne połączenie fotelika bezpośrednio z ramą pomocniczą lub konstrukcją nośną kanapy to fundamentalna zmiana w sposobie przenoszenia energii kinetycznej podczas wypadku. W przeciwieństwie do pasów które są materiałem elastycznym i wymagają odpowiedniego napięcia ISOFIX tworzy niemal monolit z pojazdem. W mojej praktyce widziałem dziesiątki fotelików zamontowanych na pasy które przy silniejszym szarpnięciu wykazywały luzy rzędu kilku centymetrów co w warunkach drogowych jest niedopuszczalne. Zastosowanie standardu ISO 13216 pozwoliło na ujednolicenie punktów kotwiczenia co oznacza że niezależnie od marki auta mechanizm działania pozostaje tak samo precyzyjny i niezawodny.

System ISOFIX stanowi fundament współczesnego bezpieczeństwa biernego w pojazdach osobowych

Główną tezą przemawiającą za wyższością ISOFIX jest stworzenie trwałego i sztywnego połączenia między fotelikiem a karoserią pojazdu co drastycznie ogranicza ruchy niekontrolowane. Wyobraźmy sobie sytuację w której podczas gwałtownego hamowania fotelik zamontowany pasami przesuwa się o kilka centymetrów do przodu zanim napinacz zablokuje taśmę co generuje dodatkowe obciążenia dynamiczne. Z punktu widzenia dynamiki maszyn każde takie opóźnienie w zadziałaniu systemu ochronnego skutkuje gwałtownym wzrostem siły uderzenia oddziałującej na kręgosłup dziecka. Alternatywą jest montaż na pasy który choć teoretycznie poprawny wymaga od rodzica ogromnej siły i precyzji przy dociąganiu taśmy co w pośpiechu rzadko jest wykonywane idealnie. Wniosek inżynierski jest prosty sztywne punkty kotwiczenia eliminują tak zwany luz systemowy co bezpośrednio przekłada się na niższe wartości opóźnień (g) rejestrowanych podczas testów zderzeniowych.

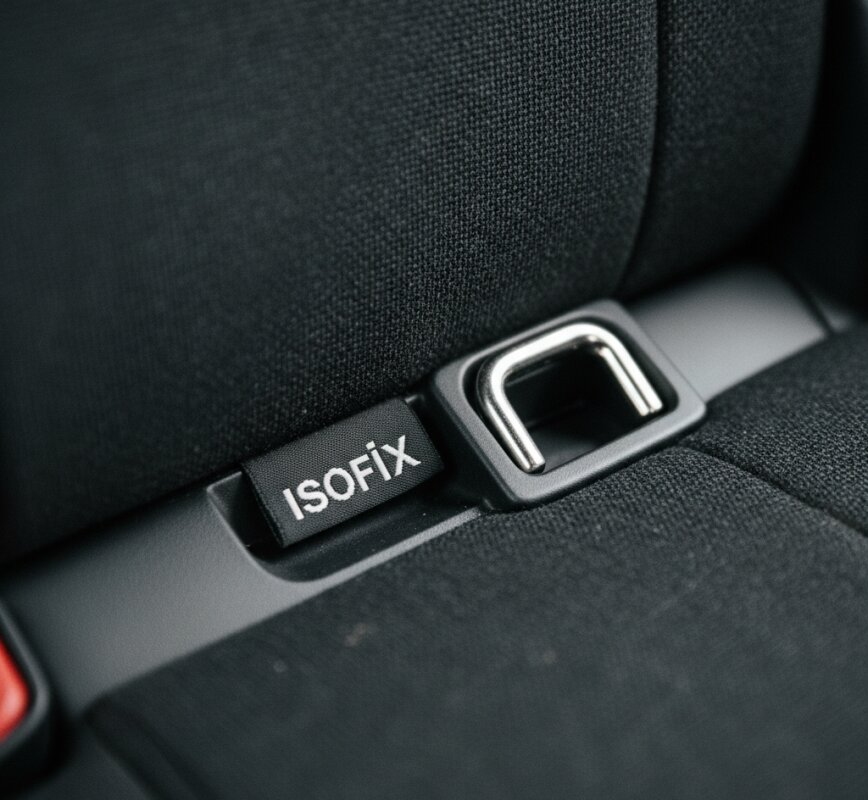

Współczesne konstrukcje nadwozi są projektowane z uwzględnieniem konkretnych węzłów kinematycznych w których montowane są uchwyty ISOFIX. W procesie produkcji uchwyty stalowe są spawane bezpośrednio do wzmocnień poprzecznych pod tylną kanapą co zapewnia im wytrzymałość na poziomie kilku ton siły rozciągającej. Historycznie systemy oparte wyłącznie na pasach bezpieczeństwa borykały się z problemem różnej geometrii kanap w różnych modelach aut co utrudniało uniwersalną stabilizację. ISOFIX rozwiązuje ten problem wprowadzając standard wymiarowy który wymusza na producentach samochodów zachowanie identycznego rozstawu i głębokości osadzenia klamer. Dzięki temu fotelik staje się integralną częścią strefy kontrolowanego zgniotu co pozwala na lepsze zarządzanie energią uderzenia przez struktury energochłonne pojazdu.

Mechanizm działania sztywnych łączników eliminuje błędy montażowe spotykane przy pasach bezpieczeństwa

Statystyki są nieubłagane i wskazują że ponad siedemdziesiąt procent fotelików montowanych za pomocą pasów jest zainstalowanych nieprawidłowo co niweluje ich funkcje ochronne. Błąd montażowy najczęściej polega na zbyt luźnym poprowadzeniu pasa lub pominięciu jednej z klamer prowadzących co w momencie kolizji prowadzi do wypięcia się siedziska. W systemie ISOFIX proces ten jest zredukowany do prostego wpięcia metalowych ramion w gniazda co potwierdzane jest wyraźnym kliknięciem i wskaźnikiem wizualnym. Z perspektywy projektanta systemów bezpieczeństwa najważniejsze jest to że ISOFIX narzuca jedyną słuszną drogę montażu nie pozostawiając pola do błędnej interpretacji instrukcji. Nawet najlepiej zaprojektowany fotelik na pasy nie zadziała jeśli taśma będzie skręcona lub źle dociągnięta co w przypadku sztywnych łączy jest technicznie niemożliwe do przeoczenia.

Analiza sił działających na fotelik podczas kolizji drogowej wskazuje na przewagę punktów kotwiczenia

Podczas uderzenia czołowego przy prędkości 50 km/h masa dziecka i fotelika wzrasta kilkudziesięciokrotnie co stawia ogromne wymagania przed systemem mocowania. Siła bezwładności działająca na fotelik zamontowany pasami powoduje rozciąganie się taśmy co pozwala na niebezpieczne wychylenie głowy dziecka w stronę przedniego fotela. ISOFIX dzięki swojej sztywnej strukturze drastycznie ogranicza to wychylenie utrzymując fotelik w optymalnej pozycji względem stref ochrony bocznej i poduszek powietrznych. W analizach biomechanicznych prowadzonych przez instytuty badawcze widać wyraźnie że mniejszy zakres ruchu głowy bezpośrednio koreluje z mniejszym ryzykiem uszkodzenia kręgów szyjnych. Alternatywne systemy montażu wymagają stosowania dodatkowych klamer blokujących pasy które często ulegają pęknięciu pod wpływem ekstremalnych obciążeń dynamicznych.

Warto również zwrócić uwagę na zjawisko nurkowania fotelika czyli tendencję do zapadania się przedniej części siedziska w głąb kanapy podczas uderzenia. ISOFIX w połączeniu z nogą stabilizującą lub pasem Top Tether tworzy trójpunktowy układ podparcia który skutecznie przeciwdziała temu zjawisku. W laboratoriach crash-testów widać że foteliki z ISOFIX zachowują stabilność kątową co jest kluczowe dla zachowania geometrii ochrony pasażera. Pasy bezpieczeństwa ze względu na swoją elastyczność nie są w stanie w tak krótkim czasie (milisekundy) zablokować wszystkich wektorów siły działających na fotelik. Dlatego z inżynierskiego punktu widzenia sztywność oferowana przez stalowe zaczepy jest jedynym sposobem na pełną kontrolę nad zachowaniem obiektu wewnątrz kabiny.

Standard ISO 13216 definiuje rygorystyczne parametry wytrzymałościowe dla producentów samochodów

Norma ISO 13216 nie jest jedynie zbiorem zaleceń ale rygorystycznym standardem technicznym który określa minimalną wytrzymałość punktów kotwiczenia na poziomie 8 kN (kiloniutonów). Każdy uchwyt musi przejść testy zmęczeniowe oraz próby niszczące aby uzyskać homologację do użytku w ruchu drogowym. W procesie projektowania uwzględnia się nie tylko samą pętlę stalową ale również sposób jej zakotwiczenia w strukturze blach wysokowytrzymałych z których zbudowane jest nadwozie. W starszych samochodach bez tego systemu pasy bezpieczeństwa były jedynym punktem oparcia ale ich punkty mocowania do karoserii nie zawsze były optymalnie rozmieszczone pod kątem stabilizacji fotelików dziecięcych. Dzięki wprowadzeniu jednolitego standardu inżynierowie mogą precyzyjnie wyliczyć jak rozłożą się siły w całym pojeździe podczas zderzenia pod różnymi kątami.

Porównanie stabilności bocznej fotelika montowanego na pasy oraz w systemie ISOFIX

Uderzenia boczne są statystycznie najbardziej niebezpieczne dla dzieci ponieważ odległość między pasażerem a drzwiami jest minimalna. Stabilność poprzeczna fotelika zamontowanego na pasy jest często niewystarczająca gdyż pasy są zaprojektowane do pracy głównie w osi podłużnej pojazdu. ISOFIX dzięki dwóm szeroko rozstawionym punktom kotwiczenia skutecznie blokuje fotelik przed przesuwaniem się na boki co utrzymuje dziecko w bezpiecznej odległości od deformujących się drzwi. W mojej ocenie technicznej to właśnie sztywność boczna jest największym atutem tego systemu o którym rzadko wspomina się w materiałach marketingowych. Podczas testów Euro NCAP foteliki z ISOFIX regularnie otrzymują wyższe noty w kategorii ochrony bocznej właśnie ze względu na brak tendencji do rotacji wokół osi pionowej.

Trzeci punkt podparcia w postaci pasa Top Tether lub nogi stabilizującej zapobiega rotacji

Sam system ISOFIX składający się z dwóch dolnych klamer to tylko część układanki potrzebna do pełnej stabilizacji. Aby zapobiec ruchowi obrotowemu fotelika wokół osi dolnych uchwytów stosuje się pas Top Tether lub nogę stabilizującą opartą o podłogę pojazdu. Z mechanicznego punktu widzenia tworzy to stabilną bazę która rozkłada moment siły na trzy oddzielne punkty strukturalne auta. W przypadku pasów bezpieczeństwa funkcja ta jest realizowana wyłącznie przez napięcie taśmy co przy dużych przeciążeniach może prowadzić do efektu katapulty górnej części fotelika. Wybór między nogą a pasem górnym zależy od konstrukcji auta ale oba rozwiązania są technicznie nadrzędne wobec braku jakiejkolwiek stabilizacji górnej części siedziska przy montażu pasami.

Historia wprowadzenia standardu ukazuje ewolucję systemów ochrony najmłodszych pasażerów

System ISOFIX narodził się z kolaboracji inżynierów marki Volkswagen oraz firmy Britax-Römer w 1997 roku jako odpowiedź na rosnącą liczbę wypadków z udziałem źle zamontowanych fotelików. Przed tą datą rynek był zalany rozwiązaniami o wątpliwej kompatybilności co zmuszało konstruktorów aut do projektowania skomplikowanych prowadnic pasów. Ewolucja standardu trwała kilka lat zanim stał się on obowiązkowy dla wszystkich nowych samochodów sprzedawanych w Unii Europejskiej co nastąpiło w 2011 roku. Z perspektywy historycznej przejście z systemów opartych na tarciu (pasy) na systemy blokady mechanicznej (ISOFIX) było największym skokiem technologicznym w dziedzinie bezpieczeństwa dzieci. Dziś pracujemy już nad systemami inteligentnymi które będą informować kierowcę o poluzowaniu się zaczepu w czasie rzeczywistym za pomocą magistrali CAN.

Ograniczenia wagowe systemu ISOFIX wynikają z wytrzymałości konstrukcyjnej punktów mocowania

Warto pamiętać że ISOFIX nie jest systemem o nieograniczonej nośności i posiada jasno określone limity wagowe. Standardowo suma masy dziecka i fotelika nie może przekraczać 33 kg co wynika z wytrzymałości zmęczeniowej stalowych klamer przy ekstremalnych przeciążeniach. Po przekroczeniu tej wagi konieczne jest przejście na montaż mieszany lub wykorzystanie pasów samochodowych jako głównego elementu trzymającego ciężar podczas uderzenia. Jako inżynier ostrzegam przed ignorowaniem tych limitów ponieważ zmęczenie materiału w punktach spawu może doprowadzić do ich pęknięcia przy uderzeniu o dużej energii. Zawsze należy sprawdzać tabliczkę znamionową fotelika i instrukcję obsługi pojazdu aby upewnić się że nie przekraczamy dopuszczalnych norm obciążenia statycznego i dynamicznego.

Procedura weryfikacji poprawności wpięcia fotelika opiera się na wskaźnikach wizualnych i akustycznych

Inżynierowie projektujący złącza ISOFIX wiedzieli że system musi być idiotoodporny dlatego wyposażyli go w szereg mechanizmów zwrotnych. Poprawne wpięcie sygnalizowane jest charakterystycznym metalicznym dźwiękiem oraz zmianą koloru wskaźników z czerwonego na zielony co eliminuje konieczność zgadywania. W przypadku pasów bezpieczeństwa jedyną metodą sprawdzenia poprawności jest próba siłowego poruszenia fotelikiem co nie daje stuprocentowej pewności przy dużych prędkościach kolizyjnych. Diagnostyka wizualna zintegrowana z bazami ISOFIX to doskonały przykład zastosowania zasad ergonomii w służbie bezpieczeństwa gdzie informacja o błędzie jest podawana natychmiast. W mojej opinii to właśnie ta prostota weryfikacji sprawia że system ten ratuje życie każdego dnia na drogach całego świata.

Przyszłość systemów kotwiczenia w dobie pojazdów autonomicznych i nowych norm homologacyjnych

Patrząc w przyszłość widzimy że standard ISOFIX będzie ewoluował w stronę większej integracji z elektroniką pojazdu i systemami ADAS. Już teraz pojawiają się prototypy fotelików z czujnikami tensometrycznymi które mierzą siłę napięcia w punktach kotwiczenia i przesyłają te dane do komputera pokładowego. W pojazdach autonomicznych gdzie fotele mogą zmieniać swoją konfigurację i obracać się o 180 stopni systemy kotwiczenia będą musiały stać się jeszcze bardziej wszechstronne i wytrzymałe. Alternatywą dla obecnych rozwiązań mogą być systemy magnetyczne wspierane przez blokady mechaniczne które jeszcze bardziej uproszczą proces montażu przy zachowaniu obecnych parametrów sztywności. Niezależnie od technologii cel pozostaje ten sam minimalizacja ryzyka błędu i maksymalna redukcja energii oddziałującej na najmłodszych pasażerów.

Przydatne źródła: Euro NCAP Child Occupant Protection, ADAC Kindersitztest
