Poznaj unikalną budowę silnika Wankla oraz jego największe wady

Jako inżynier z wieloletnim stażem w serwisowaniu jednostek napędowych o nietypowych konstrukcjach, zawsze patrzyłem na silnik Wankla z mieszanką podziwu i technicznej rezerwy. Jest to konstrukcja, która w teorii deklasuje tradycyjne silniki tłokowe pod względem gęstości mocy oraz prostoty budowy mechanicznej, jednak w praktyce wymaga od użytkownika i serwisanta zupełnie innego reżimu technologicznego. Silnik rotacyjny nie jest po prostu alternatywą dla rzędowej czwórki, to całkowicie inna filozofia zamiany energii cieplnej na pracę mechaniczną, gdzie ruch posuwisto-zwrotny zostaje zastąpiony płynnym obrotem trójkątnego rotora. W mojej praktyce zawodowej widziałem wiele jednostek, które przedwcześnie zakończyły swój żywot z powodu niewłaściwej eksploatacji, co tylko utwierdza mnie w przekonaniu, że zrozumienie fizyki pracy tego układu jest kluczem do jego trwałości.

Zasada działania silnika z tłokiem obrotowym opiera się na unikalnej geometrii epitrochoidy

Fundamentem działania silnika Wankla jest specyficzny kształt obudowy, zwany epitrochoidą, wewnątrz której porusza się rotor o kształcie trójkąta Reuleaux. Tłok obrotowy nie obraca się wokół własnego środka, lecz wykonuje ruch planetarny wokół wału mimośrodowego, co pozwala na utworzenie trzech zmiennych objętościowo komór roboczych. Przykładem idealnej synchronizacji jest model Mazda RX 8, gdzie jeden pełny obrót rotora odpowiada trzem obrotom wału wyjściowego, co zapewnia niespotykaną płynność oddawania momentu obrotowego. Historycznie koncepcja ta wywodzi się z prac Felixa Wankla, który w latach dwudziestych XX wieku poszukiwał sposobu na wyeliminowanie strat energii wynikających z ciągłego zatrzymywania i rozpędzania tłoków w cylindrach. Choć krytycy wskazują na trudności w precyzyjnym uszczelnieniu krawędzi rotora, to właśnie ta geometria pozwala na uzyskanie wysokich obrotów bez ryzyka uszkodzenia układu korbowego, którego tutaj po prostu nie ma. Konkludując, silnik Wankla to triumf matematyki stosowanej nad surową mechaniką, oferujący kompaktowe wymiary przy zachowaniu dużej wydajności objętościowej.

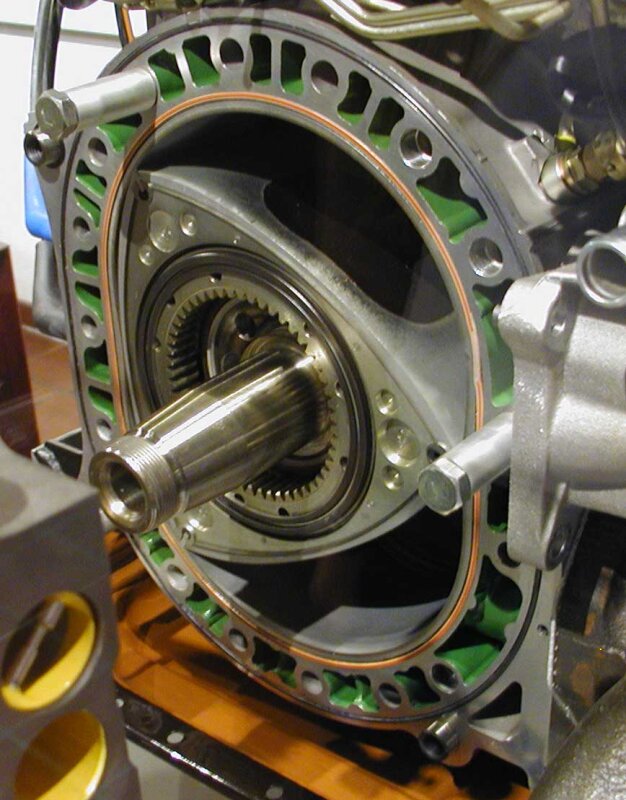

Budowa jednostki napędowej typu Wankel różni się znacząco od konstrukcji tłokowych

Analizując przekrój poprzeczny silnika rotacyjnego, uderza brak tradycyjnego rozrządu, co eliminuje dziesiątki elementów takich jak wałki, popychacze czy sprężyny zaworowe. Głównymi komponentami są stojan (housing), rotor z wewnętrznym uzębieniem oraz wał mimośrodowy, który pełni rolę zbliżoną do wału korbowego. W silnikach serii Renesis, Mazda zastosowała boczny dolot i wylot spalin, co miało na celu poprawę czystości emisji poprzez eliminację nakładania się faz rozrządu. Z perspektywy mechanika, brak paska rozrządu to jedna bolączka mniej, ale obecność skomplikowanego systemu wtrysku oleju do komór spalania stawia nowe wyzwania diagnostyczne. Przeciwnicy tej konstrukcji często podnoszą argument o niskiej trwałości gładzi cylindrycznej, jednak nowoczesne powłoki ceramiczne i metaliczne znacznie wydłużyły interwały międzyremontowe. Ostatecznie, prostota budowy przekłada się na niską masę własną, co jest kluczowe w projektowaniu nowoczesnych pojazdów o optymalnym rozkładzie mas.

Cykl pracy silnika Mazda odbywa się w trzech komorach jednocześnie

W silniku Wankla procesy ssania, sprężania, pracy i wydechu zachodzą symultanicznie w trzech oddzielnych przestrzeniach wyznaczonych przez boki rotora. Gdy jedna komora zasysa mieszankę paliwowo powietrzną, w drugiej następuje już gwałtowne sprężanie, a w trzeciej trwa suw wydechu, co sprawia, że silnik generuje moc niemal w sposób ciągły. W jednostkach dwurotorowych, takich jak legendarny silnik 13B, cykle te są przesunięte w fazie, co jeszcze bardziej niweluje pulsację spalin i poprawia charakterystykę dźwiękową. Technicznie rzecz biorąc, każda z trzech ścian rotora pracuje jak osobny tłok, co sprawia, że silnik o pojemności 1.3 litra może być porównywany pod względem wydajności do jednostek V6 o pojemności 2.5 litra. Choć teoretycznie jest to układ idealny, to krótki czas trwania suwu pracy wymusza stosowanie dwóch świec zapłonowych na rotor, aby zapewnić całkowite spalenie mieszanki. Podsumowując, dynamika procesów wewnątrz statora wymaga precyzyjnego zarządzania czasem zapłonu, co we współczesnych konstrukcjach realizowane jest przez zaawansowane sterowniki ECU.

Zalety konstrukcyjne silnika Wankla wynikają z braku ruchu posuwisto zwrotnego

Brak konieczności zmiany kierunku ruchu masywnych tłoków pozwala silnikowi Wankla na osiąganie ekstremalnie wysokich obrotów bez generowania niszczących sił bezwładności. W samochodach sportowych, jak Mazda RX 7, pozwalało to na uzyskanie bardzo niskiego środka ciężkości i przesunięcie silnika za przednią oś, tworząc konfigurację typu front mid ship. Z punktu widzenia fizyki, eliminacja drgań drugiego rzędu sprawia, że silnik ten pracuje niezwykle aksamitnie, co doceniają kierowcy preferujący agresywną jazdę torową. Alternatywne konstrukcje tłokowe muszą stosować wałki wyrównoważające, które zwiększają masę i opory wewnętrzne, czego Wankel unika z definicji. Niemniej jednak, wysoka prędkość obrotowa wiąże się z ogromnym obciążeniem łożysk mimośrodowych, co wymaga stosowania olejów o najwyższej stabilności termicznej. Wniosek jest prosty: silnik rotacyjny oferuje unikalne wrażenia z jazdy i parametry masowe, które są nieosiągalne dla tradycyjnych konstrukcji o zbliżonej mocy.

Problemy z uszczelnieniem wierzchołkowym stanowiły największe wyzwanie dla inżynierów

Kluczowym elementem decydującym o kompresji i sprawności silnika rotacyjnego są uszczelniacze wierzchołkowe (apex seals), które pracują w ekstremalnie trudnych warunkach tarcia i zmiennych temperatur. W starszych modelach, takich jak Mazda RX 2, uszczelniacze te ulegały szybkiemu zużyciu, co prowadziło do spadku ciśnienia sprężania i problemów z rozruchem na ciepło. Inżynierowie z Hiroszimy przez dekady eksperymentowali z materiałami, od żeliwa, przez węgliki spiekane, aż po zaawansowane stopy stali z powłokami chromowymi. Zjawisko tzw. śladów drgań (chatter marks) na gładzi statora było zmorą serwisantów, wskazując na rezonans uszczelniaczy przy określonych prędkościach obrotowych. Mimo że współczesne zamienniki i technologie regeneracji pozwalają na przebiegi rzędu 150-200 tysięcy kilometrów, element ten pozostaje piętą achillesową konstrukcji. Kończąc ten wątek, trwałość silnika Wankla jest bezpośrednio skorelowana z jakością materiałów użytych do produkcji tych niewielkich, ale krytycznych listew uszczelniających.

Zużycie oleju i paliwa to główne bariery ekonomiczne starszych generacji

Wysokie zużycie paliwa w silnikach rotacyjnych wynika bezpośrednio z niekorzystnego kształtu komory spalania, która jest długa i wąska, co utrudnia szybkie rozprzestrzenianie się płomienia. Dodatkowo, aby zapewnić smarowanie uszczelniaczy wierzchołkowych, silnik Wankla musi spalać niewielkie ilości oleju silnikowego, co jest realizowane przez specjalną pompę dozującą (OMP). W praktyce oznacza to, że właściciel Mazdy RX-8 musiał regularnie kontrolować poziom środka smarnego, co dla przeciętnego użytkownika przyzwyczajonego do bezobsługowych diesli było nieakceptowalne. Z perspektywy ekologii, obecność oleju w spalinach utrudnia spełnienie rygorystycznych norm Euro 6 i wyższych, co na pewien czas wykluczyło te silniki z rynku europejskiego. Choć zwolennicy marki twierdzą, że koszty paliwa są rekompensowane przez radość z jazdy, to twarde dane ekonomiczne były bezlitosne dla seryjnej produkcji aut sportowych. Podsumowując, apetyt na paliwo i olej wynika z samej natury termodynamiki tego silnika, a nie z błędów konstrukcyjnych.

Ewolucja silnika rotacyjnego od modelu Cosmo Sport do legendarnej RX 7

Historia Mazdy nierozerwalnie wiąże się z determinacją inżyniera Kenichi Yamamoto, który w latach 60. uratował firmę przed fuzją, stawiając właśnie na technologię Wankla. Model Cosmo Sport 110S z 1967 roku był pierwszym na świecie autem z dwurotorowym silnikiem, udowadniając, że japońska myśl techniczna może konkurować z gigantami z Europy i USA. Kolejne dekady to pasmo sukcesów, z których najważniejszym było zwycięstwo modelu 787B w wyścigu 24h Le Mans w 1991 roku, gdzie silnik R26B o czterech rotorach wykazał się niesamowitą niezawodnością. Wersja RX-7 FD z sekwencyjnym turbodoładowaniem stała się ikoną tuningu, pokazując, że z niewielkiej pojemności można wykrzesać moc rzędu 400-500 KM. Mimo tych sukcesów, rosnące wymagania dotyczące emisji spalin zmusiły producenta do zaprzestania produkcji RX-8 w 2012 roku, co wielu uznało za koniec ery rotacyjnej. Historia pokazuje jednak, że Mazda nigdy nie porzuciła swojego „dziecka”, traktując je jako element tożsamości marki.

Mazda MX 30 R EV wprowadza silnik Wankla w roli generatora energii

Powrót silnika Wankla w modelu MX-30 R-EV to genialne posunięcie inżynieryjne, które wykorzystuje najsilniejsze strony tej konstrukcji w systemie hybrydy szeregowej. Silnik rotacyjny o pojemności 830 cm³ nie napędza tutaj kół bezpośrednio, lecz pełni rolę generatora prądu, który ładuje akumulator lub zasila silnik elektryczny w trakcie jazdy. Dzięki pracy w stałym, optymalnym zakresie obrotów, inżynierom udało się drastycznie zredukować zużycie paliwa i emisję szkodliwych substancji, co było niemożliwe w autach sportowych. Przykładem przewagi Wankla w tym układzie jest jego kompaktowość; cały zestaw napędowy mieści się pod maską obok silnika elektrycznego, co byłoby niewykonalne przy zastosowaniu rzędowej czwórki. Warto zauważyć, że silnik ten pracuje niezwykle cicho, co idealnie wpisuje się w charakterystykę jazdy samochodem elektrycznym. Konkludując, reinkarnacja Wankla jako range extendera to dowód na to, że stara technologia w nowym kontekście może zyskać drugie życie.

Dlaczego silnik rotacyjny idealnie nadaje się do układów szeregowych hybrydowych

W układzie hybrydy szeregowej kluczowe znaczenie ma stosunek mocy do masy generatora oraz poziom generowanych wibracji, a w tych dziedzinach silnik Wankla nie ma sobie równych. Ponieważ jednostka ta nie musi reagować na gwałtowne zmiany obciążenia wynikające z przyspieszania pojazdu, można ją było zoptymalizować pod kątem sprawności termicznej w wąskim oknie operacyjnym. W tradycyjnych hybrydach silnik spalinowy często włącza się i wyłącza, co w przypadku konstrukcji tłokowych wiąże się z nieprzyjemnym szarpnięciem; Wankel wchodzi na obroty niemal niezauważalnie dla pasażerów. Dodatkowo, brak skomplikowanego układu korbowego pozwala na łatwiejszą izolację akustyczną komory silnika, co podnosi komfort podróżowania. Choć niektórzy eksperci sugerują, że ogniwa paliwowe mogłyby być lepszym rozwiązaniem, to obecna infrastruktura paliwowa faworyzuje sprawdzone rozwiązania spalinowe o niskiej emisji. Moim zdaniem, to optymalny kompromis między zasięgiem auta elektrycznego a użytecznością samochodu spalinowego.

Perspektywy rozwoju napędów wodorowych wykorzystujących specyfikę komory spalania Wankla

Najbardziej ekscytującym kierunkiem rozwoju dla silników z tłokiem obrotowym jest ich adaptacja do spalania wodoru, co Mazda testowała już w prototypach RX-8 Hydrogen RE. Specyfika budowy Wankla, gdzie komora ssania jest fizycznie oddzielona od komory spalania, eliminuje problem przedwczesnego zapłonu mieszanki wodoru, co jest plagą w silnikach tłokowych. Wodór spala się znacznie szybciej niż benzyna, a ruch wirowy mieszanki wewnątrz rotora sprzyja lepszemu wymieszaniu paliwa z powietrzem, co podnosi efektywność procesu. Co więcej, silnik rotacyjny zasilany wodorem emituje niemal wyłącznie parę wodną, stając się realną alternatywą dla drogich i skomplikowanych w produkcji ogniw paliwowych. Mimo wyzwań związanych z przechowywaniem wodoru, technologia ta może uratować silniki spalinowe przed całkowitym wyparciem z rynku. W mojej ocenie, przyszłość Wankla może być znacznie jaśniejsza, niż sądzono jeszcze dekadę temu, zwłaszcza w dobie dążenia do neutralności węglowej.
