Jak w praktyce działa system kamer 360 stopni w nowoczesnym aucie?

Kiedy po raz pierwszy wsiadłem do auta wyposażonego w system Surround View, poczułem, że właśnie tak powinna wyglądać nowoczesna motoryzacja. To nie jest zwykły gadżet, ale potężne narzędzie oparte na zaawansowanej optyce i potężnej mocy obliczeniowej procesorów graficznych. W dobie, gdy samochody stają się coraz większe, a widoczność przez tylną szybę przypomina patrzenie przez dziurkę od klucza, widok z lotu ptaka staje się standardem, o który warto powalczyć przy konfiguracji nowego pojazdu. User experience płynący z płynnego obrazu wysokiej rozdzielczości całkowicie zmienia naszą pewność siebie za kierownicą w ciasnych garażach podziemnych.

Systemy wizyjne o zasięgu pełnych trzystu sześćdziesięciu stopni zmieniają sposób postrzegania otoczenia pojazdu

Tradycyjne parkowanie opierało się na lusterkach i wyczuciu gabarytów, co w przypadku dużych limuzyn często kończyło się kosztownymi wizytami u lakiernika. Kamera 360 stopni rozwiązuje ten problem, dostarczając kompletny obraz sytuacyjny wokół całego obrysu nadwozia. Moim zdaniem, to największy skok jakościowy od czasu wprowadzenia wspomagania kierownicy, ponieważ realnie niweluje martwe pola, których nie jest w stanie wyeliminować nawet najlepiej ustawione lusterko asferyczne. Wiele osób pyta mnie, czy to nie rozprasza uwagi, ale prawda jest taka, że po tygodniu użytkowania nie chcesz już wracać do auta bez tego systemu. Statystyki wskazują, że pojazdy wyposażone w ten smart feature rzadziej uczestniczą w drobnych kolizjach parkingowych, co pośrednio wpływa na wartość rezydualną auta. Choć niektórzy ortodoksyjni kierowcy twierdzą, że to pójście na łatwiznę, ja uważam, że wykorzystanie technologii do ochrony mienia jest po prostu logicznym wyborem każdego fana technologii. System ten nie tylko pokazuje przeszkody, ale pozwala na milimetrową precyzję, która jest nieosiągalna dla ludzkiego oka patrzącego pod kątem. Warto zauważyć, że systemy wizyjne ewoluowały od ziarnistych obrazów VGA do krystalicznie czystego 4K, co diametralnie poprawia komfort pracy kierowcy. Każdy element otoczenia, od niskiego słupka po małe zwierzę, staje się widoczny natychmiast po wbiciu biegu wstecznego lub aktywacji manualnej. To bezpieczeństwo, za które warto zapłacić, biorąc pod uwagę koszty naprawy nowoczesnych zderzaków naszpikowanych czujnikami.

Budowa sprzętowa układu kamer rozmieszczonych strategicznie w nadwoziu współczesnego samochodu

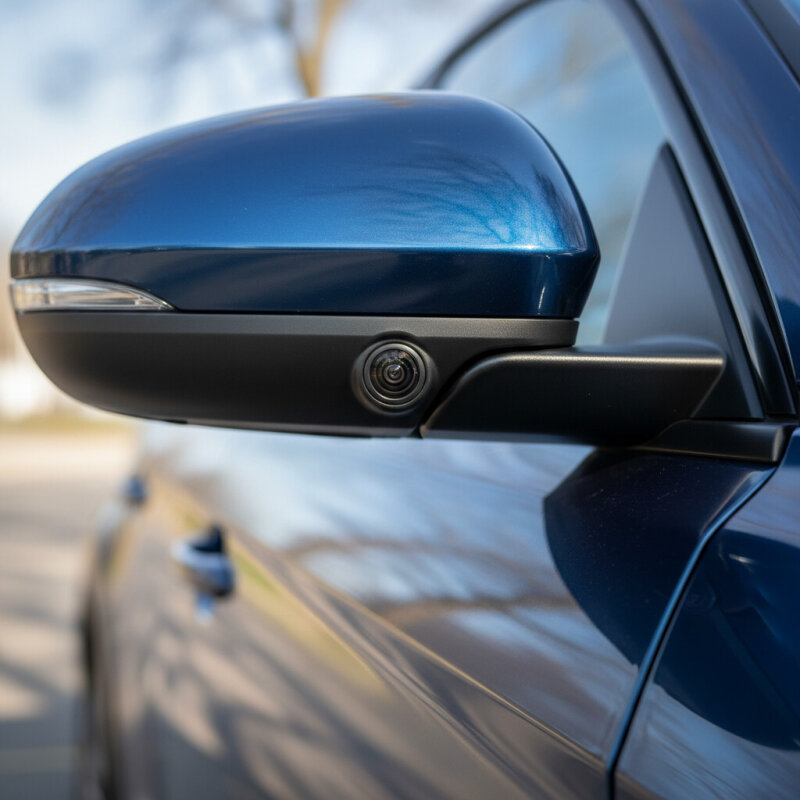

Aby uzyskać ten magiczny widok z góry, inżynierowie muszą rozmieścić w aucie zazwyczaj cztery kamery szerokokątne. Pierwsza znajduje się w atrapie chłodnicy, druga nad tylną tablicą rejestracyjną, a dwie pozostałe są ukryte w obudowach lusterek bocznych. Każda z nich posiada soczewkę typu fish-eye, która charakteryzuje się kątem widzenia przekraczającym 180 stopni. Dzięki temu pola widzenia poszczególnych kamer nakładają się na siebie, co jest niezbędne do późniejszego sklejenia obrazu w jedną całość. Jako geek muszę wspomnieć o matrycach CMOS, które są sercem tych kamer – muszą one pracować w ekstremalnych temperaturach od minus czterdziestu do plus osiemdziesięciu stopni Celsjusza. Wyzwanie polega na tym, że każda kamera widzi świat pod innym kątem i z innej perspektywy, co generuje ogromne zniekształcenia geometryczne. Bez odpowiedniego hardware-u, który to przetworzy, widzielibyśmy tylko cztery wygięte obrazy, z których trudno byłoby cokolwiek wywnioskować. W topowych modelach stosuje się kamery o wysokiej czułości, które radzą sobie nawet przy minimalnym oświetleniu, co jest kluczowe podczas nocnych powrotów do domu. Moduł sterujący, często zintegrowany z jednostką centralną inforozrywki, musi w ułamku sekundy odebrać sygnał ze wszystkich źródeł i zsynchronizować go tak, aby obraz był płynny i pozbawiony opóźnień (latency). To właśnie niska latencja decyduje o tym, czy zdążymy zahamować przed przeszkodą, którą zobaczyliśmy na ekranie. Architektura ta jest stale optymalizowana, aby zużywać jak najmniej energii przy zachowaniu maksymalnej wydajności obliczeniowej.

Matematyczne podstawy łączenia obrazu czyli technologia stitching oraz usuwanie zniekształceń soczewki

To, co widzimy na ekranie jako spójny widok z góry, jest wynikiem skomplikowanych operacji matematycznych wykonywanych w czasie rzeczywistym. Proces ten nazywamy stitchingiem, czyli zszywaniem obrazów. Najpierw algorytmy muszą wykonać korekcję dystorsji, aby wyprostować obraz pochodzący z soczewek szerokokątnych. Następnie następuje rzutowanie obrazów na wirtualny model 3D lub płaszczyznę 2D, co tworzy iluzję patrzenia na auto z wysokości kilku metrów. Procesor graficzny (GPU) musi dopasować jasność i balans bieli wszystkich czterech kamer, aby przejścia między nimi były niewidoczne dla oka. Jeśli jedna kamera jest w cieniu, a druga w pełnym słońcu, system musi wyrównać parametry, co jest nie lada wyzwaniem programistycznym. Często w miejscach łączenia obrazu można zauważyć delikatne rozmycie lub przesunięcie – to tak zwane linie szwów, nad których eliminacją pracują całe sztaby inżynierów. W nowoczesnych systemach stosuje się zaawansowane maskowanie, które sprawia, że obraz wygląda jak z jednej, gigantycznej kamery zawieszonej nad dachem. Kluczowym elementem jest tutaj mapowanie tekstur na wirtualną bryłę samochodu, co pozwala na generowanie dynamicznych rzutów z różnych stron. Dzięki temu możemy „obracać” autem na ekranie, sprawdzając, czy nie zahaczymy o przeszkodę bokiem. Cały ten proces odbywa się kilkadziesiąt razy na sekundę, co wymaga od software-u niesamowitej optymalizacji. Każdy update oprogramowania może przynieść poprawę w algorytmach łączenia, co pokazuje, że dzisiejsze auta to tak naprawdę komputery na kołach.

Proces kalibracji statycznej i dynamicznej gwarantujący idealne dopasowanie nakładających się warstw obrazu

Precyzja systemu 360 stopni zależy bezpośrednio od dokładności kalibracji kamer po ich montażu na linii produkcyjnej lub po naprawie blacharskiej. Istnieją dwa rodzaje tego procesu: statyczny, wykonywany w serwisie za pomocą specjalnych mat kalibracyjnych rozłożonych wokół auta, oraz dynamiczny, który odbywa się podczas jazdy. Podczas kalibracji statycznej komputer pokładowy identyfikuje punkty referencyjne na matach i na ich podstawie oblicza dokładne położenie każdej soczewki z dokładnością do milimetra. Nawet minimalne odchylenie o jeden stopień może sprawić, że linia krawężnika na ekranie będzie „złamana”, co całkowicie podważa zaufanie do systemu. Kalibracja dynamiczna z kolei wykorzystuje algorytmy rozpoznawania obrazu (computer vision) do ciągłego korygowania ustawień na podstawie analizy otoczenia podczas ruchu. Jest to szczególnie istotne w przypadku uderzeń w lusterka, które mogą nieznacznie zmienić kąt nachylenia kamery. Jako entuzjasta technologii zawsze powtarzam, że bez poprawnej kalibracji nawet najlepszy sensor optyczny jest bezużyteczny. Warto o tym pamiętać przy wymianie przedniej szyby lub naprawie lusterek – zawsze wymagajmy od serwisu potwierdzenia wykonania procedury kalibracyjnej. Wiele osób bagatelizuje ten krok, a potem dziwi się, że system pokazuje przeszkody w złym miejscu. Nowoczesne systemy potrafią same wykryć błąd kalibracji i wyświetlić komunikat o konieczności wizyty w ASO, co jest świetnym przykładem self-diagnostic feature. Precyzyjne dopasowanie warstw to fundament, na którym opiera się cała magia widoku z lotu ptaka.

Porównanie klasycznego widoku z lotu ptaka z nowoczesną wizualizacją wirtualnego modelu trzy de

Ewolucja systemów 360 stopni doprowadziła nas od płaskich rzutów 2D do interaktywnych modeli 3D, które wyglądają jak wyjęte z gry wideo klasy AAA. W starszych rozwiązaniach widzieliśmy po prostu cztery prostokąty połączone wokół ikony auta, co było funkcjonalne, ale mało immersyjne. Nowoczesne systemy, jak te spotykane w markach premium, generują pełny trójwymiarowy model pojazdu, który możemy swobodnie obracać na dotykowym ekranie. Rendering w czasie rzeczywistym pozwala zobaczyć auto z perspektywy trzeciej osoby, co niesamowicie ułatwia ocenę odległości od innych pojazdów. Moim zdaniem, widok 3D to nie tylko bajer, ale realna pomoc w unikaniu otarć bocznych, których klasyczny rzut z góry czasem nie wyłapuje ze względu na perspektywę. Możemy na przykład zajrzeć „za róg” auta lub sprawdzić, jak blisko ściany znajdują się nasze drzwi przed ich otwarciem. User Interface (UI) w tych systemach jest kluczowy – musi być intuicyjny i reagować na gesty bez żadnego lagu. Wiele marek pozwala teraz na personalizację koloru i modelu auta wyświetlanego na ekranie, aby idealnie odpowiadał on rzeczywistości. Choć systemy 2D są tańsze i prostsze w implementacji, to technologia 3D wyznacza dzisiejsze standardy rynkowe. Różnica w komforcie jest kolosalna, zwłaszcza gdy musimy wyjechać tyłem z bardzo ciasnego miejsca parkingowego na ruchliwą ulicę. Poniższa tabela przedstawia kluczowe różnice między tymi dwoma podejściami.

Integracja obrazu z kamer z czujnikami ultradźwiękowymi oraz radarami w ramach pakietu bezpieczeństwa

Kamera 360 stopni nie działa w próżni – jej prawdziwa moc ujawnia się, gdy współpracuje z innymi sensorami ADAS (Advanced Driver Assistance Systems). Integracja obrazu wideo z danymi z czujników ultradźwiękowych pozwala na nałożenie na ekran dynamicznych linii pomocniczych oraz kolorowych stref ostrzegawczych. Gdy zbliżasz się do przeszkody, system nie tylko ją pokazuje, ale również emituje sygnały dźwiękowe i zmienia kolor obramowania na czerwony, co tworzy wielopoziomowy feedback dla kierowcy. W najbardziej zaawansowanych systemach, kamery współpracują z radarami krótkiego zasięgu, co umożliwia funkcję Rear Cross Traffic Alert z wizualizacją nadjeżdżających pojazdów. To jest właśnie to, co nazywamy fuzją sensorów – łączenie różnych źródeł danych w celu stworzenia pełnego obrazu sytuacji. Dzięki temu samochód może sam podjąć decyzję o hamowaniu awaryjnym, jeśli kierowca zignoruje obraz z kamery i sygnały dźwiękowe. Bezpieczeństwo aktywne wchodzi tutaj na zupełnie nowy poziom, ponieważ system „widzi” więcej niż człowiek. Warto też wspomnieć o integracji z GPS, dzięki której auto może automatycznie aktywować widok 360 stopni, gdy wykryje, że dojeżdżasz do zapisanego w pamięci ciasnego garażu. To jest ten smart feature, który sprawia, że technologia staje się przezroczysta i autentycznie pomocna w codziennym życiu. Jako entuzjasta doceniam, jak płynnie te wszystkie systemy ze sobą rozmawiają, tworząc spójną sieć bezpieczeństwa. Bez tej integracji kamera byłaby tylko pasywnym obserwatorem, a tak staje się aktywnym uczestnikiem procesu prowadzenia pojazdu.

Wpływ zabrudzeń soczewki oraz trudnych warunków atmosferycznych na czytelność cyfrowego obrazu

Niestety, nawet najbardziej zaawansowany system 360 stopni ma swoją piętę achillesową – jest nią podatność na zabrudzenia. Wystarczy odrobina błota pośniegowego lub kropel deszczu na soczewce, aby widok z lotu ptaka stał się bezużyteczny. To realny problem w naszym klimacie, dlatego producenci stosują różne triki, aby utrzymać kamery w czystości. Niektóre marki montują małe spryskiwacze przy soczewkach, inne chowają tylną kamerę pod logotypem, który wysuwa się tylko podczas pracy. Moim zdaniem, system czyszczenia kamer to absolutny must-have, jeśli mieszkasz w miejscu, gdzie jesień i zima trwają pół roku. Bez tego, będziesz musiał co chwilę wysiadać z auta, aby przetrzeć obiektywy szmatką, co mija się z celem posiadania takiego systemu. Innym wyzwaniem jest zakres dynamiczny (HDR) matryc – w nocy światła innych aut mogą oślepiać kamerę, a w pełnym słońcu cienie mogą być zbyt głębokie. Nowoczesne procesory obrazu stosują zaawansowane algorytmy HDR, aby wydobyć detale z najciemniejszych i najjaśniejszych partii obrazu jednocześnie. Mimo to, w ekstremalnych warunkach, takich jak gęsta mgła czy ulewa, system może zgłosić niedostępność i poprosić o przejęcie pełnej kontroli przez kierowcę. To przypomina nam, że technologia jest tylko wsparciem, a nie zastępstwem dla czujności człowieka. Niezawodność systemu w trudnych warunkach to obecnie pole największej rywalizacji między dostawcami Tier 1, takimi jak Bosch czy Continental. Każdy chce stworzyć kamerę, która widzi wszystko niezależnie od pogody.

Możliwości doposażenia starszych generacji aut w niefabryczne systemy monitorowania otoczenia

Jeśli Twoje auto nie wyjechało z fabryki z systemem 360 stopni, nie wszystko stracone – rynek aftermarket oferuje całkiem sensowne rozwiązania. Możesz kupić zestaw składający się z czterech kamer i dedykowanego modułu, który podłącza się do niefabrycznego radia z Androidem lub dedykowanego monitora. Instalacja jest jednak dość inwazyjna, ponieważ wymaga przeciągnięcia przewodów przez drzwi, lusterka i klapę bagażnika, co dla wielu osób może być barierą. Jako fan technologii muszę jednak ostrzec: jakość takich zestawów bywa bardzo zróżnicowana. Najtańsze systemy z Chin często mają słabe algorytmy stitchingu, co skutkuje dużymi martwymi polami na łączeniach obrazu. Kluczem do sukcesu w przypadku montażu akcesoryjnego jest staranne rozmieszczenie kamer i cierpliwa kalibracja przy użyciu dołączonych mat. Jeśli zrobisz to dobrze, możesz tchnąć nowe życie w swoje starsze auto i znacząco podnieść jego funkcjonalność. Warto szukać zestawów, które oferują nagrywanie obrazu ze wszystkich kamer jednocześnie, co daje nam funkcję rejestratora 360 stopni (Sentry Mode znany z Tesli). To świetna opcja ochrony przed wandalizmem czy szkodami parkingowymi, gdy auto stoi pod blokiem. Mimo że montaż jest pracochłonny, satysfakcja z posiadania widoku z lotu ptaka w dziesięcioletnim aucie jest ogromna. Pamiętaj tylko, aby wybierać systemy obsługujące standard AHD (Analog High Definition), bo zwykłe kamery CVBS mają zbyt niską rozdzielczość, by cieszyć oko na nowoczesnych ekranach.

Analiza kosztów serwisowania oraz potencjalnych problemów z elektroniką sterującą obrazem

Posiadanie zaawansowanego systemu wizyjnego wiąże się z pewnymi kosztami ukrytymi, o których warto wiedzieć przed zakupem. Kamery umieszczone w lusterkach czy zderzakach są narażone na uszkodzenia mechaniczne – uderzenie kamienia czy stłuczka parkingowa mogą oznaczać konieczność wymiany całego modułu, co w ASO kosztuje od kilkuset do kilku tysięcy złotych. Do tego dochodzi koszt wspomnianej wcześniej kalibracji, która wymaga specjalistycznego sprzętu i czasu technika. Czasem problemem nie jest sama kamera, lecz wiązka elektryczna, która może ulec przetarciu w ruchomym lusterku lub na zawiasach klapy bagażnika. Diagnostyka takich usterek bywa upierdliwa i wymaga od mechanika wiedzy z zakresu elektroniki cyfrowej, a nie tylko mechaniki tradycyjnej. Zauważyłem też, że w niektórych modelach z początków produkcji tych systemów, moduły sterujące miały tendencję do przegrzewania się, co objawiało się „zamrażaniem” obrazu w najmniej odpowiednim momencie. Warto wtedy sprawdzić, czy producent nie wydał software update, który optymalizuje zarządzanie energią i chłodzeniem. Mimo tych potencjalnych problemów, uważam, że bilans zysków i strat zdecydowanie przemawia na korzyść kamer 360. Koszt jednej porysowanej felgi lub wgniecionego błotnika często przewyższa koszt naprawy systemu wizyjnego. Poniżej zestawiłem orientacyjne koszty związane z eksploatacją systemu w popularnych segmentach aut.

Ewolucja systemów wizyjnych w stronę pełnej automatyzacji procesu parkowania bez udziału kierowcy

Przyszłość kamer 360 stopni to nie tylko wyświetlanie obrazu, ale pełna autonomia. Już teraz systemy takie jak Remote Park Assist pozwalają na wyprowadzenie auta z ciasnego garażu za pomocą smartfona, wykorzystując kamery do omijania przeszkód bez udziału człowieka w środku. Kolejnym krokiem jest wykorzystanie sztucznej inteligencji do rozpoznawania wolnych miejsc parkingowych i automatycznego parkowania z centymetrową dokładnością. Kamery 360 staną się oczami samochodu, które będą mapować otoczenie w czasie rzeczywistym, tworząc lokalną chmurę punktów. Dzięki technologii V2X (Vehicle-to-Everything), obraz z Twoich kamer może być nawet udostępniany innym pojazdom, aby ostrzec je o przeszkodach, których one jeszcze nie widzą. To brzmi jak science-fiction, ale producenci tacy jak Tesla czy Mercedes już teraz wdrażają te rozwiązania w swoich flagowych modelach. Wierzę, że za kilka lat kierownica podczas parkowania będzie całkowicie zbędna, a my będziemy tylko obserwować proces na ekranie, ufając algorytmom. Kluczową rolę odegra tu cyberbezpieczeństwo, aby nikt nie mógł przejąć kontroli nad „oczami” naszego auta. Jako fan technologii nie mogę się doczekać, kiedy te systemy staną się tak powszechne jak ABS. To nie tylko wygoda, to fundament pod przyszły transport autonomiczny, który całkowicie zmieni nasze miasta. Widok z lotu ptaka był tylko pierwszym krokiem – teraz czas na pełną cyfrową świadomość pojazdu, która sprawi, że stłuczki parkingowe odejdą do podręczników historii motoryzacji.
