Zablokowany zawór rozprężny klimatyzacji objawy i diagnostyka

W mojej wieloletniej praktyce inżynierskiej w serwisach autoryzowanych zauważyłem, że zawór rozprężny jest często traktowany po macoszemu, mimo że pełni on rolę strategicznego punktu kontrolnego w obiegu chłodniczym. Zawór rozprężny odpowiada za redukcję ciśnienia czynnika chłodniczego, co umożliwia jego gwałtowne schłodzenie i przejście w fazę gazową wewnątrz parownika. Jest to proces oparty na efekcie Joule'a-Thomsona, gdzie dławienie gazu lub cieczy prowadzi do zmiany temperatury. Każda niedokładność w tym procesie, wynikająca z mechanicznego zablokowania iglicy zaworu, natychmiast odbija się na wydajności całego systemu.

Jaką funkcję pełni zawór rozprężny w układzie klimatyzacji samochodowej?

Zawór rozprężny, znany w literaturze technicznej jako TXV (Thermostatic Expansion Valve), jest precyzyjnym urządzeniem dozującym, które oddziela stronę wysokiego ciśnienia od strony niskiego ciśnienia w układzie klimatyzacji. Głównym zadaniem zaworu jest regulacja ilości czynnika wpływającego do parownika w taki sposób, aby cała ciecz mogła odparować przed opuszczeniem wymiennika ciepła. W praktyce inżynierskiej oznacza to utrzymywanie stałego przegrzania par czynnika na wyjściu z parownika, co chroni sprężarkę przed zjawiskiem uderzenia hydraulicznego, czyli zassaniem cieczy, która jest nieściśliwa.

Wyobraźmy sobie sytuację w popularnym modelu klasy średniej, gdzie przy temperaturze zewnętrznej 30 stopni Celsjusza układ musi nagle zwiększyć wydajność. Czujnik temperatury zintegrowany z zaworem wykrywa wzrost ciepła na powrocie i otwiera iglicę, wpuszczając więcej czynnika. Kontekst fizyczny tego zjawiska opiera się na równowadze sił działających na membranę zaworu: ciśnienia parownika, ciśnienia sprężyny oraz ciśnienia czynnika w kapilarze czujnika. Jeśli którykolwiek z tych parametrów zostanie zakłócony przez osady, cały balans termodynamiczny ulega zniszczeniu. Alternatywą dla zaworów TXV są dysze dławiące o stałym przekroju, stosowane głównie w starszych konstrukcjach amerykańskich i niektórych modelach grupy VAG, jednak to właśnie zawory termostatyczne oferują najwyższą sprawność energetyczną.

Praktyczny wniosek dla diagnosty jest jasny: zawór rozprężny to nie tylko zwężka, ale dynamiczny regulator. Każda nieprawidłowość w dozowaniu czynnika objawia się albo niedostatecznym chłodzeniem, albo nadmiernym obciążeniem kompresora, co w dłuższej perspektywie prowadzi do degradacji oleju smarnego i zatarcia elementów ruchomych.

Dlaczego dochodzi do mechanicznego zablokowania zaworu rozprężnego?

Zablokowanie zaworu rozprężnego rzadko jest usterką samą w sobie, zazwyczaj stanowi skutek innych zaniedbań w układzie. Najczęstszą przyczyną blokady są zanieczyszczenia stałe, które krążą w układzie wraz z czynnikiem i olejem. Mogą to być opiłki metalu pochodzące z naturalnego zużycia sprężarki lub, co gorsza, z jej postępującego zatarcia. W momencie, gdy te mikroskopijne drobiny dotrą do wąskiego gardła, jakim jest gniazdo zaworu, dochodzi do mechanicznego unieruchomienia iglicy w jednej pozycji.

Innym, równie groźnym czynnikiem jest wilgoć, która dostała się do układu podczas nieszczelności lub nieprawidłowo przeprowadzonego serwisu. Wilgoć w połączeniu z czynnikiem chłodniczym tworzy kwasy, które korodują wewnętrzne elementy zaworu, a w skrajnych przypadkach zamarza w samym zaworze, tworząc korek lodowy. Z punktu widzenia chemii przemysłowej, nasycenie osuszacza (filtra dehydratora) powoduje, że woda przestaje być wiązana i zaczyna swobodnie krążyć w obiegu. Spotkałem się z przypadkami, gdzie po wyłączeniu klimatyzacji na 15 minut lód topniał i układ wracał do normy na chwilę, co jest klasycznym objawem zawodnienia układu.

Warto również wspomnieć o produktach rozkładu chemicznego oleju i czynnika, które pod wpływem wysokiej temperatury tworzą osady lakowe. Te lepkie substancje potrafią skutecznie unieruchomić delikatną membranę zaworu. Wniosek jest taki, że regularna wymiana filtra osuszacza oraz dbałość o czystość podczas prac serwisowych to jedyna droga do uniknięcia zablokowania tego elementu.

Jakie są najczęstsze objawy sugerujące awarię tego elementu?

Głównym sygnałem, który powinien zaniepokoić kierowcę, jest drastyczny spadek wydajności chłodzenia mimo pracującej sprężarki. Zablokowany zawór rozprężny klimatyzacji objawy daje bardzo specyficzne, często mylone z brakiem czynnika. Jeśli zawór utknie w pozycji zamkniętej, czynnik nie dociera do parownika, co skutkuje tym, że z nawiewów leci powietrze o temperaturze otoczenia, mimo że rurka tłoczna za sprężarką jest gorąca.

Kolejnym objawem, niezwykle charakterystycznym dla zaworu zablokowanego w pozycji otwartej, jest szronienie przewodów klimatyzacji oraz parownika. Nadmierna ilość czynnika w parowniku powoduje, że nie zdąży on odparować, co drastycznie obniża temperaturę powierzchni wymiennika poniżej punktu rosy, prowadząc do oblodzenia. W efekcie, po kilkunastu minutach jazdy, przepływ powietrza przez nawiewy niemal zanika, mimo że wentylator pracuje na najwyższym biegu. Jest to klasyczny przykład błędnego koła termodynamicznego.

Zauważyłem również, że usterka ta często objawia się nieregularną pracą układu. Klimatyzacja może chłodzić poprawnie przez pierwsze 5 minut, po czym nagle przestaje działać, by po krótkim postoju znów podjąć pracę. Takie zachowanie sugeruje albo problem z lodem w zaworze, albo zmęczenie materiałowe sprężyny powrotnej wewnątrz mechanizmu TXV. Diagnostyka musi być tu wielotorowa i opierać się nie tylko na odczuciach, ale przede wszystkim na pomiarach fizycznych parametrów pracy.

Czy zamarzające przewody klimatyzacji to wynik usterki zaworu?

Zjawisko zamarzania przewodów niskiego ciśnienia jest jednym z najbardziej widowiskowych objawów problemów z dozowaniem czynnika. Szron pojawiający się na rurkach pod maską silnika świadczy o tym, że temperatura czynnika spadła znacznie poniżej zera stopni Celsjusza w miejscu, gdzie nie powinno to mieć miejsca. Z punktu widzenia inżynierii cieplnej, oznacza to zbyt niskie ciśnienie odparowania, co bezpośrednio wskazuje na dławienie przepływu przez zablokowany lub niewłaściwie pracujący zawór rozprężny.

Przykładem z życia może być serwisowanie floty pojazdów dostawczych, gdzie kierowcy skarżyli się na wodę kapiącą na buty pasażera. Okazało się, że zablokowany zawór powodował tak silne oblodzenie parownika, że po wyłączeniu silnika lód topniał gwałtownie, zalewając obudowę nagrzewnicy i przekraczając wydajność odpływów skroplin. Kontekst ekonomiczny takiej awarii jest bolesny: wilgoć w kabinie to prosta droga do korozji elektroniki i rozwoju grzybów.

Warto jednak pamiętać o alternatywie: zamarzanie może być też spowodowane skrajnie brudnym filtrem kabinowym lub awarią wentylatora parownika. Brak odbioru ciepła z parownika daje podobny efekt wizualny, dlatego przed wyrokiem na zawór rozprężny, zawsze sprawdzam drożność kanałów powietrznych. Praktyczna konkluzja: jeśli rurki są białe od szronu, a filtr kabinowy jest nowy, winowajcą niemal na pewno jest zawór rozprężny lub jego sterowanie kapilarne.

Jak interpretować wskazania manometrów przy zablokowanym zaworze?

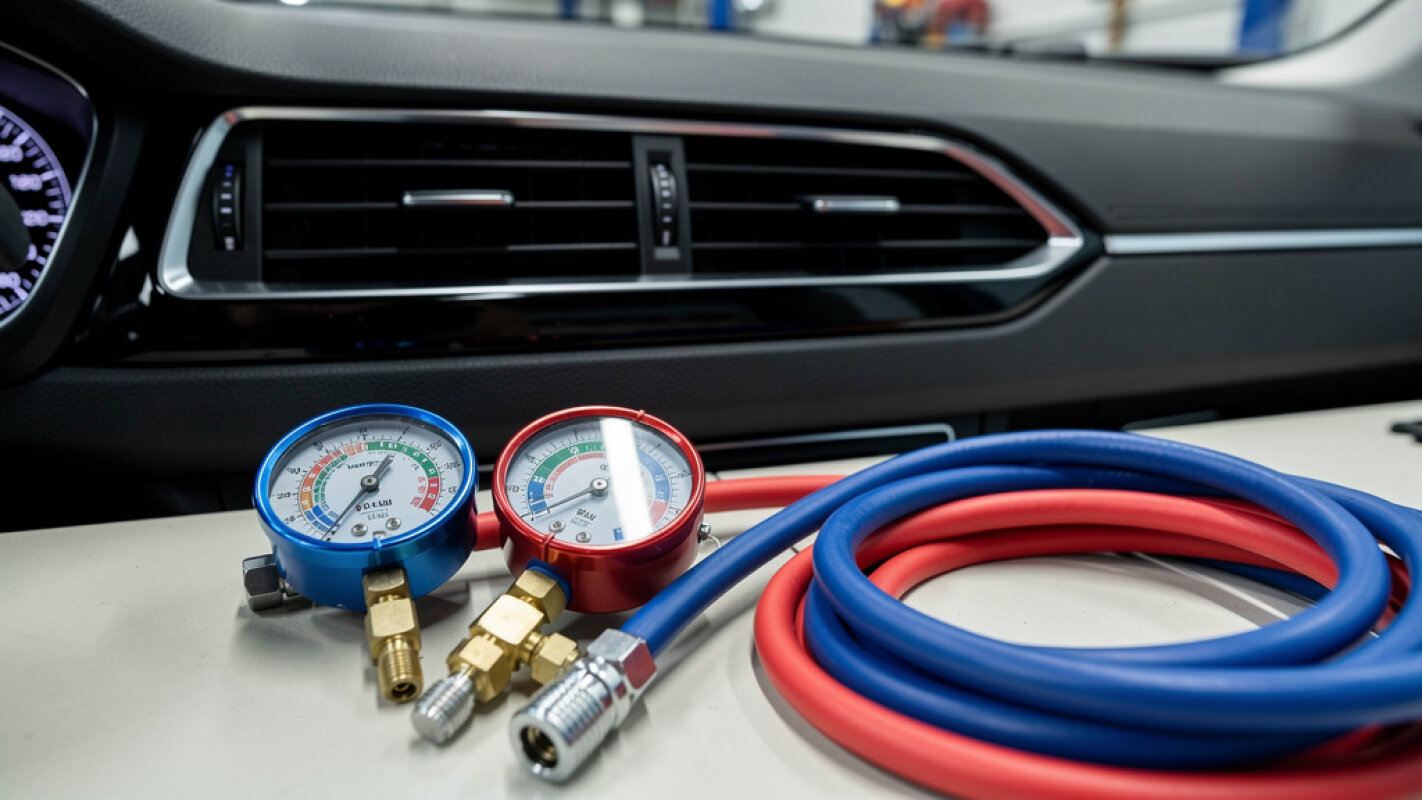

Diagnostyka manometrami to fundament pracy każdego szanującego się mechanika klimatyzacji. Wskazania ciśnień pozwalają bezbłędnie zidentyfikować stan zaworu rozprężnego bez konieczności jego demontażu. W przypadku zablokowania zaworu w pozycji zamkniętej, manometr niskiego ciśnienia (LP) będzie wskazywał wartości bliskie zeru lub nawet wejdzie w obszar próżni. Dzieje się tak, ponieważ sprężarka odsysa czynnik z parownika, ale nowy czynnik nie jest dostarczany przez zamknięty zawór.

Sytuacja wygląda inaczej, gdy zawór zablokuje się w pozycji otwartej. Wówczas ciśnienie niskie (LP) jest nienaturalnie wysokie, a ciśnienie wysokie (HP) może być niższe niż zazwyczaj lub pulsować. Brak dławienia oznacza wyrównywanie się ciśnień w układzie, co uniemożliwia zajście procesu chłodzenia. Jako inżynier zawsze zwracam uwagę na stabilność wskazówek: drgająca wskazówka na wysokim ciśnieniu często sugeruje, że zawór próbuje się otworzyć, ale mechaniczne zanieczyszczenia mu to uniemożliwiają.

Poniższa tabela przedstawia wzorcowe interpretacje wskazań manometrów, które stosuję podczas szkoleń dla młodszych diagnostów:

Dlaczego zablokowanie zaworu w pozycji otwartej grozi zniszczeniem sprężarki?

To jedno z najpoważniejszych zagrożeń, o którym wielu użytkowników nie ma pojęcia. Zablokowanie zaworu w pozycji otwartej sprawia, że do parownika trafia znacznie więcej ciekłego czynnika, niż jest on w stanie odparować. Nadmiar cieczy opuszcza parownik i wraca przewodem powrotnym prosto do sprężarki. Ponieważ ciecze są nieściśliwe, próba ich sprężenia przez tłoki kompresora kończy się katastrofą mechaniczną, znaną jako uderzenie hydrauliczne.

W swojej karierze widziałem rozerwane korbowody i zniszczone zawory płytkowe w sprężarkach, które „napiły się” ciekłego czynnika. Kontekst techniczny jest tu nieubłagany: sprężarka jest zaprojektowana wyłącznie do pracy z gazem. Dodatkowo, nadmiar cieczy wypłukuje olej smarny z wnętrza kompresora, co prowadzi do jego błyskawicznego zatarcia z powodu braku smarowania. Można to porównać do próby uruchomienia silnika spalinowego zalanego wodą.

Alternatywnym scenariuszem jest degradacja oleju. Czynnik chłodniczy w formie płynnej rozrzedza olej PAG, niszcząc jego właściwości lepkościowe. Praktyczny wniosek: jeśli podejrzewasz, że zawór jest stale otwarty, natychmiast wyłącz klimatyzację. Koszt wymiany samego zaworu to ułamek ceny, jaką zapłacisz za nową sprężarkę, płukanie układu i nowy osuszacz po całkowitej destrukcji układu.

Jak odróżnić awarię zaworu rozprężnego od niedrożnego osuszacza?

To klasyczny dylemat diagnostyczny, ponieważ oba te elementy działają jak zwężki w układzie. Niedrożny filtr osuszacz również powoduje spadek ciśnienia po stronie niskiej, co może symulować zamknięty zawór rozprężny. Kluczem do rozróżnienia tych dwóch usterek jest pomiar temperatury przed i za osuszaczem. W sprawnym układzie osuszacz powinien mieć taką samą temperaturę na wejściu i wyjściu. Jeśli za filtrem rurka jest wyraźnie zimniejsza lub pojawia się na niej rosa, oznacza to, że filtr stał się dławikiem i to on, a nie zawór, ogranicza przepływ.

Z punktu widzenia termodynamiki, każde nieplanowane zwężenie w układzie wysokiego ciśnienia staje się de facto punktem rozprężania. Jeśli osuszacz jest zapchany, czynnik zaczyna wrzeć już w nim, zamiast w parowniku. W przypadku zablokowanego zaworu rozprężnego, spadek temperatury następuje dopiero na samym zaworze, zazwyczaj umieszczonym na grodzi silnika. Wykorzystanie pirometru lub kamery termowizyjnej pozwala w kilka minut rozstrzygnąć ten spór bez rozkręcania instalacji.

Częstym błędem jest wymiana zaworu bez sprawdzenia stanu filtra. Praktyczna zasada serwisowa mówi, że przy każdej ingerencji w układ wymagającej jego otwarcia, osuszacz musi zostać wymieniony. Jest to element higieny układu, który zapobiega nawrotom usterki. Pamiętajmy, że zablokowany zawór to często tylko „posłaniec” zlej wiadomości o stanie czystości wnętrza przewodów.

Jakie są koszty i stopień skomplikowania wymiany tego podzespołu?

Wymiana zaworu rozprężnego to operacja, która w zależności od modelu auta może zająć od godziny do całego dnia roboczego. W większości współczesnych samochodów zawór znajduje się na grodzi komory silnika, co zapewnia do niego stosunkowo łatwy dostęp. Niestety, w niektórych konstrukcjach (np. starsze modele francuskie lub japońskie), zawór jest zintegrowany z parownikiem wewnątrz deski rozdzielczej, co wymusza jej całkowity demontaż i drastycznie podnosi koszty robocizny.

Z perspektywy ekonomicznej, sam zawór kosztuje zazwyczaj od 150 do 500 złotych za markowy zamiennik wysokiej klasy (np. Denso, Valeo). Do tego należy doliczyć koszt odzyskania czynnika, próżni, nowego oleju i ponownego nabicia układu, co obecnie oscyluje w granicach 300-600 złotych, zwłaszcza przy nowym czynniku R1234yf. Jeśli jednak zignorujemy usterkę, koszt naprawy po zatarciu sprężarki może przekroczyć 4000-5000 złotych, uwzględniając płukanie całego układu z opiłków.

Decyzja o wymianie powinna być zawsze poprzedzona testem szczelności. Podczas demontażu zaworu warto obejrzeć jego wnętrze pod lupą. Obecność szarych lub czarnych osadów to sygnał alarmowy, że układ wymaga płukania, a nie tylko nowej części. Wstawienie nowego zaworu do brudnego układu to strata pieniędzy, gdyż zostanie on zablokowany w ciągu pierwszych kilku dni eksploatacji.

Czy płukanie układu klimatyzacji może odblokować zawór rozprężny?

Jako inżynier muszę brutalnie rozwiać nadzieje: płukanie układu rzadko naprawia już zablokowany mechanicznie zawór, ale jest niezbędne, by nowy element przetrwał. Zawór rozprężny ma bardzo delikatną konstrukcję wewnętrzną i jeśli iglica została porysowana przez opiłki lub osady lakowe zostały „wypalone” przez wysoką temperaturę, żadna chemia go nie uratuje. Płukanie ma na celu usunięcie przyczyny zablokowania, a nie skutku.

Proces płukania odbywa się przy pomocy specjalistycznych maszyn i detergentów, które krążą w układzie po uprzednim zdemontowaniu sprężarki i właśnie zaworu rozprężnego. Nigdy nie płuczemy układu przez zawór ani przez sprężarkę, ponieważ ich konstrukcja uniemożliwia swobodny przepływ medium płuczącego i mogłaby doprowadzić do ich ostatecznego zniszczenia. Kontekst historyczny pokazuje, że dawniej próbowano „przestrzelić” zatory azotem pod wysokim ciśnieniem, ale skuteczność tej metody była znikoma wobec nowoczesnych, precyzyjnych zaworów TXV.

Wniosek praktyczny: jeśli diagnoza potwierdziła zablokowanie zaworu, kupujemy nowy element, ale przed jego montażem bezwzględnie płuczemy resztę instalacji. To jedyna profesjonalna droga, która daje gwarancję na wykonaną usługę. Oszczędność na płukaniu to najczęstszy powód reklamacji w serwisach klimatyzacji.

Jak dbać o układ chłodzenia aby uniknąć problemów z dozowaniem czynnika?

Profilaktyka w przypadku klimatyzacji jest prosta, ale wymaga systematyczności. Najważniejszą zasadą jest regularne używanie klimatyzacji, także w zimie. Pozwala to na stałe krążenie oleju w układzie, co zapobiega wysychaniu uszczelek i korozji wewnętrznej elementów ruchomych zaworu rozprężnego. Wystarczy 10-15 minut raz w tygodniu, aby mechanizm iglicy pozostał „rozruszany”.

Drugim filarem jest serwis co dwa lata, obejmujący wymianę filtra osuszacza. Osuszacz ma ograniczoną chłonność i po pewnym czasie przestaje wyłapywać wilgoć, co jest prostą drogą do powstania korków lodowych w zaworze. Ponadto, podczas serwisu warto poprosić o sprawdzenie stanu oleju. Zestarzały olej traci właściwości smarne i zaczyna się koksować, tworząc wspomniane wcześniej osady blokujące zawory.

Z perspektywy doświadczonego mechanika, radzę również unikać tanich „zestawów do samodzielnego nabijania” z puszki. Często zawierają one uszczelniacze, które w kontakcie z powietrzem lub wilgocią twardnieją, tworząc gumowate gluty. To właśnie te substancje są najczęstszą przyczyną nagłego i nieodwracalnego zablokowania zaworów rozprężnych w relatywnie młodych autach. Inwestycja w profesjonalny serwis to inwestycja w spokój i chłód podczas wakacyjnych wyjazdów.
