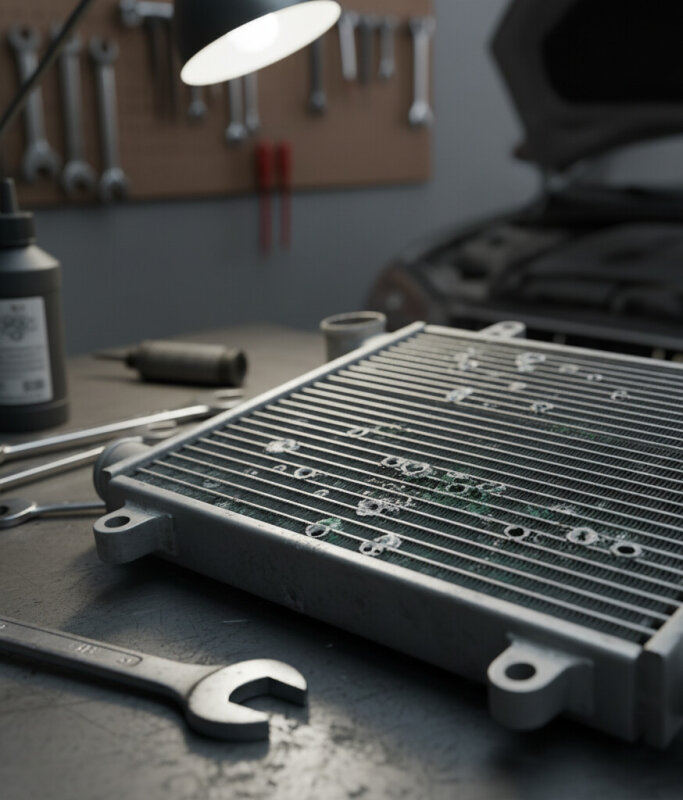

Dziurawy skraplacz klimatyzacji i procedura wymiany chłodnicy

Analizując awarie układów klimatyzacji w mojej praktyce inżynierskiej, najczęściej spotykam się z problemem utraty szczelności, gdzie głównym winowajcą jest skraplacz, potocznie nazywany chłodnicą klimy. Jest to element kluczowy dla procesu termodynamicznego, odpowiadający za zmianę stanu skupienia czynnika z gazowego na ciekły poprzez oddanie ciepła do otoczenia. Niestety, jego konstrukcja oparta na cienkich aluminiowych rurkach i gęstym użebrowaniu sprawia, że jest on niezwykle podatny na destrukcyjne działanie czynników zewnętrznych.

Dlaczego skraplacz klimatyzacji ulega awarii tak często?

Skraplacz klimatyzacji jest elementem najbardziej narażonym na uszkodzenia mechaniczne ze względu na swoje umiejscowienie w przednim pasie pojazdu, zazwyczaj tuż przed chłodnicą silnika. Zauważyłem w mojej praktyce serwisowej, że w modelach takich jak Audi A4 B8, gdzie wloty powietrza w zderzaku są stosunkowo duże, kamienie uderzające z dużą prędkością regularnie przebijają delikatne rurki aluminiowe. Zjawisko to potęguje korozja elektrochemiczna wywołana kontaktem aluminium z solą drogową, co prowadzi do utleniania metalu i powstawania mikroporów. Chociaż niektórzy producenci stosują dodatkowe powłoki ochronne, to w agresywnych warunkach zimowych ich skuteczność jest ograniczona czasowo, co potwierdzają badania nad trwałością komponentów aluminiowych. Dlatego regularna inspekcja wizualna stanu lamel skraplacza po każdym sezonie zimowym jest kluczowa dla uniknięcia nagłej utraty czynnika chłodniczego, co w konsekwencji chroni sprężarkę przed pracą na sucho.

Jakie objawy wskazują na nieszczelność chłodnicy klimatyzacji?

Podstawowym sygnałem alarmowym, który powinien skłonić kierowcę do wizyty w serwisie, jest zauważalny spadek wydajności chłodzenia lub całkowity brak reakcji układu na przycisk AC. Precyzyjna diagnostyka techniczna często ujawnia tłuste plamy na powierzchni skraplacza, które są wynikiem wycieku oleju krążącego w układzie wraz z czynnikiem chłodniczym. W nowoczesnych systemach sterowania komputer pokładowy może zablokować załączenie sprzęgła sprężarki, gdy czujnik ciśnienia wykryje zbyt niską wartość w układzie, co jest mechanizmem obronnym przed zatarciem komponentów. Alternatywnie, niektórzy użytkownicy zgłaszają syczenie dochodzące z okolic deski rozdzielczej, co świadczy o wyrównywaniu ciśnień w nieszczelnym parowniku, choć źródło problemu zazwyczaj tkwi na zewnątrz w skraplaczu. Ostateczną diagnozę zawsze stawiam po podłączeniu stacji klimatyzacji i przeprowadzeniu próby ciśnieniowej z użyciem azotu lub hydrogenu.

Czy spawanie aluminiowego skraplacza ma sens ekonomiczny?

Wielu klientów pyta mnie o możliwość naprawy skraplacza poprzez spawanie metodą TIG, co teoretycznie jest wykonalne, ale w praktyce rzadko bywa trwałe. Struktura utlenionego aluminium jest bardzo trudna do poprawnego połączenia, a wysokie ciśnienie panujące w układzie, sięgające w upalne dni nawet 20 barów, szybko weryfikuje jakość takiej łaty. Z mojego doświadczenia wynika, że koszt profesjonalnego spawania, demontażu i ponownego montażu często zbliża się do ceny nowego zamiennika o przyzwoitej jakości. Co więcej, korozja zazwyczaj nie ogranicza się do jednego punktu, lecz obejmuje całą powierzchnię, więc po załataniu jednej dziury, za chwilę pojawia się kolejna w innym miejscu. Zdecydowanie rekomenduję wymianę elementu na nowy, co gwarantuje spokój na kilka kolejnych sezonów eksploatacji.

Ile kosztuje wymiana chłodnicy klimatyzacji w roku 2024?

Koszty przywrócenia sprawności układu klimatyzacji zależą od marki pojazdu oraz wybranej technologii części zamiennych. Budżet naprawy musi uwzględniać nie tylko sam skraplacz, ale również robociznę, nowy czynnik chłodniczy (R134a lub znacznie droższy R1234yf) oraz obowiązkową wymianę osuszacza. W przypadku popularnych modeli klasy średniej, koszt samej części oscyluje w granicach 300 do 700 złotych, podczas gdy usługa serwisowa wraz z nabiciem układu to wydatek rzędu 400 do 1000 złotych. Poniższa tabela przedstawia szacunkowe zestawienie kosztów dla różnych segmentów pojazdów.

Jak krok po kroku wygląda wymiana skraplacza w warsztacie?

Procedura wymiany skraplacza rozpoczyna się od odzyskania pozostałego w układzie czynnika chłodniczego przy użyciu profesjonalnej stacji obsługi. Standardy serwisowe Bosch wymagają, aby po opróżnieniu układu przystąpić do demontażu elementów osłonowych, co w wielu autach wiąże się ze zdjęciem przedniego zderzaka i wzmocnienia czołowego. Następnie odłączane są przewody ciśnieniowe, przy czym kluczowe jest natychmiastowe zabezpieczenie otworów przed wilgocią z powietrza, która jest zabójcza dla oleju PAG. Po zamontowaniu nowego skraplacza i wymianie wszystkich o-ringów na nowe, przystępujemy do testu szczelności pod wysokim ciśnieniem azotu, co pozwala wyeliminować błędy montażowe. Dopiero po uzyskaniu pozytywnego wyniku testu, układ jest próżniowany, osuszany i napełniany odpowiednią ilością czynnika oraz oleju smarującego sprężarkę.

Dlaczego wymiana osuszacza jest niezbędna przy otwarciu układu?

Osuszacz klimatyzacji pełni rolę filtra higroskopijnego, którego zadaniem jest wychwytywanie wilgoci oraz zanieczyszczeń stałych krążących w obiegu. Z punktu widzenia fizyki, każdorazowe rozszczelnienie układu powoduje, że wkład osuszający nasyca się wilgocią z atmosfery w ciągu zaledwie kilkunastu minut, tracąc swoje właściwości absorpcyjne. Pozostawienie starego osuszacza prowadzi do powstawania kwasów wewnątrz układu, co skutkuje wewnętrzną korozją sprężarki i może doprowadzić do jej zatarcia w krótkim czasie. W mojej opinii, oszczędność kilkudziesięciu złotych na tym elemencie jest błędem technologicznym, który może generować koszty idące w tysiące złotych. Dobry mechanik nigdy nie podejmie się wymiany skraplacza bez jednoczesnego montażu nowego filtra-osuszacza.

Jakie typy skraplaczy spotykamy w nowoczesnych samochodach?

Współczesna inżynieria motoryzacyjna wypracowała dwa główne typy konstrukcji skraplaczy, które różnią się wydajnością i odpornością na uszkodzenia. Technologia Parallel Flow, oparta na wielokanałowych rurkach płaskich, dominuje w nowych konstrukcjach ze względu na doskonałą wymianę ciepła przy niewielkich wymiarach zewnętrznych. Starsze rozwiązania typu serpentynowego są prostsze w budowie, ale charakteryzują się mniejszą sprawnością, co przy dzisiejszych rygorystycznych normach emisji i dążeniu do odchudzania pojazdów, eliminuje je z rynku. Wybierając nową chłodnicę, warto zwrócić uwagę na materiał, z którego wykonane są boczki – te zintegrowane z osuszaczem (tzw. sub-coolers) oferują najwyższą wydajność termiczną.

Jak przeprowadzić próbę szczelności układu metodą hydrogenową?

Tradycyjne testy próżniowe wykonywane przez automatyczne stacje klimatyzacji są często niewystarczające, ponieważ nie wykrywają mikronieszczelności, które ujawniają się dopiero pod ciśnieniem roboczym. Metoda hydrogenowa polega na wprowadzeniu do układu mieszaniny gazowej składającej się z 95% azotu i 5% wodoru, a następnie poszukiwaniu wycieku za pomocą czułego detektora elektronicznego. Wodór ma najmniejsze cząsteczki, dzięki czemu przenika przez najdrobniejsze pęknięcia w strukturze aluminium czy uszczelnieniach, co pozwala namierzyć dziurę w skraplaczu z chirurgiczną precyzją. Jest to metoda znacznie skuteczniejsza i bezpieczniejsza dla środowiska niż stosowanie barwników UV, które w nadmiarze mogą pogarszać właściwości smarne oleju w sprężarce. W profesjonalnym serwisie ASO jest to standardowy etap procedury po każdym montażu nowej chłodnicy klimy.

Jakie są skutki zaniedbania nieszczelnego układu klimatyzacji?

Jazda z nieszczelnym skraplaczem to nie tylko brak komfortu termicznego w kabinie, ale przede wszystkim ryzyko degradacji całego układu. Brak czynnika chłodniczego oznacza również brak krążenia oleju, co jest bezpośrednią przyczyną przegrzania i zatarcia tłoków w sprężarce klimatyzacji. Koszt regeneracji lub wymiany kompresora, płukania całego układu z opiłków metalu oraz wymiany zaworu rozprężnego może przekroczyć wartość rynkową starszego samochodu. Ponadto, wilgoć dostająca się do wnętrza przez dziurawy skraplacz reaguje z resztkami czynnika, tworząc silnie korozyjny kwas fluorowodorowy, który niszczy parownik ukryty głęboko pod deską rozdzielczą. Dlatego jako inżynier zawsze powtarzam, że najtańszą naprawą jest szybka reakcja na pierwsze objawy usterki.

Jak skutecznie zabezpieczyć nową chłodnicę przed korozją?

Po montażu nowej chłodnicy warto rozważyć dodatkowe kroki, które wydłużą jej żywotność i ochronią przed agresywną chemią drogową. Skutecznym rozwiązaniem technologicznym jest montaż drobnej siatki ochronnej w dolnych wlotach zderzaka, która wyłapie większe kamienie i owady, nie ograniczając przy tym znacząco przepływu powietrza. Regularne mycie skraplacza czystą wodą pod niskim ciśnieniem (nie myjką ciśnieniową z bliska!) pozwala usunąć sól i błoto, które gromadzą się w dolnej części elementu, inicjując procesy korozyjne. Warto również dbać o czystość chłodnicy silnika znajdującej się za skraplaczem, aby zapewnić optymalną wymianę ciepła i zapobiegać nadmiernemu wzrostowi ciśnienia w układzie AC. Takie podejście proaktywne pozwala cieszyć się sprawną klimatyzacją przez wiele lat, co potwierdzają statystyki bezawaryjności pojazdów serwisowanych zgodnie z reżimem technologicznym.

Przydatne źródła: Denso, Bosch Mobility
