Dlaczego zimne luty w sterownikach to najczęstsza przyczyna awarii?

Zjawisko określane potocznie jako zimne luty to w rzeczywistości utrata ciągłości elektrycznej lub mechanicznej w punkcie połączenia komponentu elektronicznego z płytą drukowaną. W mojej praktyce inżynierskiej często spotykam się z sytuacją, w której sterownik silnika zgłasza błędy czujników, mimo że same sensory są w pełni sprawne. Przykładem może być popularny moduł pompy ABS w starszych modelach aut klasy premium, gdzie drgania o wysokiej częstotliwości powodują pękanie punktów lutowniczych złączy krawędziowych. Historycznie problem ten nasilił się po wprowadzeniu restrykcji dotyczących stosowania ołowiu w elektronice, co wymusiło przejście na twardsze, ale bardziej kruche stopy cyny. Choć niektórzy twierdzą, że to celowe postarzanie produktu, z punktu widzenia fizyki jest to po prostu trudne wyzwanie inżynieryjne wynikające z ekstremalnych warunków pracy pod maską. Ostatecznie zrozumienie natury tych połączeń pozwala uniknąć niepotrzebnej wymiany sprawnych podzespołów.

Dlaczego zimne luty stanowią tak poważne wyzwanie dla współczesnej elektroniki samochodowej?

Współczesne samochody to w rzeczywistości jeżdżące serwerownie, w których dziesiątki modułów sterujących komunikują się ze sobą za pomocą magistrali danych takich jak CAN czy FlexRay. Każdy z tych modułów zawiera setki, a czasem tysiące punktów lutowniczych, które muszą przewodzić prąd w warunkach ciągłych zmian temperatury. Zauważyłem, że najwięcej problemów generują sterowniki umieszczone bezpośrednio na silniku lub w pobliżu układu wydechowego, gdzie amplituda temperatur sięga stu stopni Celsjusza w ciągu kilkunastu minut. Naprężenia termiczne wynikające z różnej rozszerzalności cieplnej laminatu PCB i metalowych wyprowadzeń komponentów prowadzą do powolnego zmęczenia materiału spoiwa. Alternatywnym podejściem mogłoby być stosowanie połączeń elastycznych, jednak koszt ich masowej produkcji wciąż przewyższa standardowe lutowanie na fali lub w piecach rozpływowych. Moja obserwacja jest jednoznaczna, że bez odpowiedniej analizy termicznej na etapie projektowania, każdy sterownik jest narażony na tę przypadłość po kilku latach eksploatacji.

Jakie są fizyczne przyczyny powstawania pęknięć w strukturze spoiwa lutowniczego?

Proces powstawania zimnego lutu nie jest zdarzeniem nagłym, lecz długotrwałym procesem degradacji krystalicznej cyny. Struktura intermetaliczna, która tworzy się na styku miedzi i cyny, z czasem staje się zbyt gruba i krucha, co ułatwia propagację mikropęknięć. Często widzę pod mikroskopem sterowniki, w których luty wyglądają na matowe i chropowate, co jest pierwszym sygnałem ostrzegawczym przed całkowitym przerwaniem obwodu. W kontekście fizyki materiałowej kluczowe znaczenie ma zjawisko pełzania metalu, które zachodzi nawet przy temperaturach znacznie niższych od punktu topnienia stopu. Przeciwnicy tej teorii sugerują, że winne są wyłącznie wibracje, jednak to właśnie szoki termiczne inicjują proces osłabienia wiązań atomowych. Wniosek techniczny jest taki, że każda zmiana stanu skupienia lub struktury ziarnistej spoiwa bezpośrednio wpływa na rezystancję połączenia, co dla precyzyjnej elektroniki sterującej jest krytyczne.

Czy wprowadzenie dyrektywy RoHS faktycznie pogorszyło trwałość modułów elektronicznych w autach?

Przejście na luty bezołowiowe, wymuszone przez regulacje środowiskowe, znacząco zmieniło charakterystykę serwisową elektroniki. Stop cyny z miedzią i srebrem (SAC) ma wyższą temperaturę topnienia niż tradycyjny stop cynowo-ołowiowy, co utrudnia proces produkcji i naprawy. W mojej ocenie luty bezołowiowe są znacznie bardziej podatne na tak zwane whiskerowanie, czyli wyrastanie mikroskopijnych igieł metalu, które mogą powodować zwarcia między ścieżkami. W tabeli poniżej przedstawiam porównanie kluczowych parametrów obu rodzajów spoiw, co rzuca światło na trudności, z jakimi mierzą się serwisy regenerujące moduły.

Mimo że ekologia jest ważna, to z punktu widzenia inżyniera utrzymania ruchu, starsze sterowniki lutowane ołowiem były znacznie bardziej odporne na zmęczenie materiałowe. Niektórzy producenci w sektorze automotive otrzymali czasowe wyłączenia z dyrektywy RoHS dla systemów bezpieczeństwa, co tylko potwierdza wyższość ołowiu w ekstremalnych warunkach. Konkluzja jest prosta, że współczesna elektronika wymaga znacznie bardziej zaawansowanych metod chłodzenia i tłumienia drgań, aby zrekompensować wady nowych stopów lutowniczych.

W jaki sposób objawiają się usterki spowodowane brakiem ciągłości obwodów w sterowniku silnika?

Objawy zimnych lutów są często niespójne i zależą od temperatury otoczenia, co czyni je koszmarem diagnostycznym dla wielu mechaników. Typowym przykładem jest samochód, który rano odpala bez problemów, ale po rozgrzaniu silnika zaczyna przerywać lub traci moc, ponieważ rozszerzalność cieplna powoduje rozwarcie mikropęknięcia w sterowniku ECU. Wielokrotnie diagnozowałem przypadki, gdzie błędy komunikacji na szynie CAN pojawiały się tylko podczas jazdy po nierównościach, co jednoznacznie wskazywało na luźne połączenia wewnątrz modułu. Wzrost rezystancji na utlenionym styku może również fałszować odczyty z czujników temperatury czy położenia wału, prowadząc do nieuzasadnionego przejścia silnika w tryb awaryjny. Istnieje teoria, że większość tych problemów można rozwiązać czyszczeniem wtyczek, ale w rzeczywistości problem leży głębiej, pod warstwą żelu ochronnego na płycie PCB. Moja praktyka pokazuje, że tylko systematyczne sprawdzanie ciągłości obwodów pod obciążeniem pozwala na wykrycie takich anomalii.

Jak przebiega profesjonalny proces weryfikacji stanu połączeń na płycie drukowanej sterownika?

Skuteczna diagnostyka zimnych lutów wymaga czegoś więcej niż tylko multimetru i dobrych chęci. Mikroskop stereoskopowy o dużym powiększeniu to podstawowe narzędzie, które pozwala dostrzec charakterystyczne pierścienie wokół nóżek komponentów przewlekanych lub pęknięcia pod układami BGA. W zaawansowanych laboratoriach stosujemy również kamery termowizyjne, które obrazują punkty o podwyższonej temperaturze, gdzie wysoka rezystancja uszkodzonego lutu generuje nadmiarowe ciepło. Testy wibracyjne połączone z monitorowaniem sygnałów oscyloskopem pozwalają z kolei wykluczyć usterki dynamiczne, które nie występują na postoju. Niektórzy próbują szukać przerw metodą naciskową na płytkę, co jest ryzykowne i może doprowadzić do pęknięcia ścieżek miedzianych. Profesjonalne podejście zakłada użycie endoskopów przemysłowych do inspekcji trudno dostępnych miejsc wewnątrz obudów hybrydowych.

Dlaczego próby samodzielnej naprawy sterowników przy użyciu opalarki kończą się zazwyczaj fiaskiem?

W internecie roi się od poradników sugerujących „wypiekanie” płyt głównych w piekarniku lub używanie budowlanych opalarek do poprawy lutów. Jako inżynier muszę ostrzec, że brak kontroli temperatury podczas takiego procesu prowadzi do nieodwracalnego uszkodzenia struktury krzemowej procesorów oraz delaminacji samej płytki drukowanej. Opalarka generuje strumień powietrza o temperaturze przekraczającej 500 stopni, co powoduje natychmiastowe zwęglenie topnika i uszkodzenie plastikowych złączy. Naprężenia wewnętrzne powstałe podczas nierównomiernego nagrzewania mogą sprawić, że sterownik po takiej „naprawie” podziała tydzień, a potem ulegnie całkowitemu zniszczeniu. Zamiast ryzykować, warto zrozumieć, że profesjonalny reflow wymaga precyzyjnego profilu termicznego, dostosowanego do konkretnego stopu i masy termicznej komponentów. Samodzielne próby to często droga na skróty, która kończy się koniecznością zakupu nowego, bardzo drogiego modułu.

Jakie technologie naprawcze pozwalają na skuteczne przywrócenie sprawności uszkodzonym modułom?

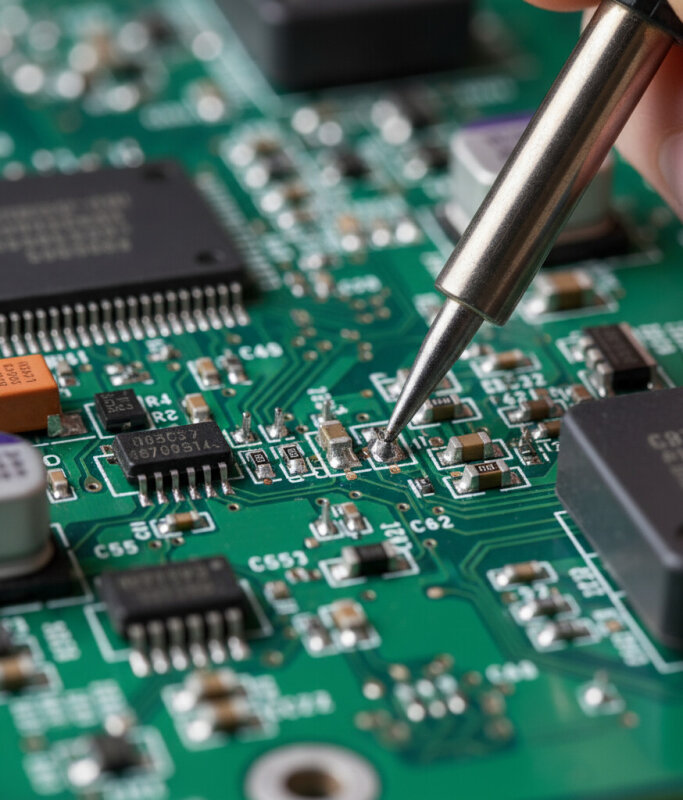

Regeneracja sterownika to proces, który musi przywrócić mu parametry fabryczne, a nie tylko „załatać” widoczną dziurę. Stacje lutownicze na podczerwień (IR) lub systemy Hot-Air z zamkniętą pętlą sprzężenia zwrotnego pozwalają na bezpieczne wylutowanie i ponowne wlutowanie układów scalonych. Kluczowym elementem jest usunięcie starego, utlenionego spoiwa i zastąpienie go nowym stopem o odpowiedniej zawartości topnika typu No-Clean. Technologia reballingu, czyli wymiany kulek cynowych pod układami BGA, jest najskuteczniejszą metodą naprawy nowoczesnych sterowników nawigacji czy modułów komfortu. Można by pomyśleć, że wystarczy tylko „podgrzać” układ, ale bez świeżego topnika połączenie nigdy nie będzie trwałe chemicznie. Moje doświadczenie uczy, że tylko pełna rekrystalizacja spoiwa gwarantuje spokój na kolejne lata eksploatacji.

Czy warto decydować się na zakup używanego sterownika zamiast regeneracji własnego podzespołu?

Decyzja o zakupie części używanej często wydaje się najtańsza, ale w przypadku elektroniki jest obarczona ogromnym ryzykiem. Używany sterownik pochodzi zazwyczaj z auta o podobnym przebiegu i wieku, co oznacza, że jego połączenia lutowane mogą być w równie złym stanie, co w naszym uszkodzonym module. Dodatkowo dochodzą koszty programowania, dopisania immobilizera oraz konfiguracji wyposażenia, co często przewyższa koszt profesjonalnej naprawy oryginału. Poniższa tabela porównuje oba te rozwiązania pod kątem ekonomicznym i technicznym.

Z mojego punktu widzenia, naprawa własnego sterownika jest bezpieczniejszą inwestycją, ponieważ zachowujemy oryginalne dane i konfigurację pojazdu. Wyjątkiem są sytuacje, w których doszło do fizycznego spalenia laminatu lub zalania kwasem z akumulatora, gdzie naprawa staje się nieopłacalna. Zawsze powtarzam klientom, że lepiej mieć jeden zregenerowany moduł niż dwa stare o niepewnej przeszłości.

Jakie błędy warsztatowe najczęściej prowadzą do nieodwracalnego zniszczenia elektroniki pokładowej?

Podczas serwisowania aut elektronika bywa traktowana zbyt brutalnie, co generuje nowe usterki w postaci zimnych lutów. Brak ochrony ESD (antystatycznej) podczas demontażu sterownika może doprowadzić do przebicia tranzystorów polowych, co jest niewidoczne gołym okiem. Częstym błędem jest również używanie zbyt grubych grotów lutowniczych i agresywnych kwasów lutowniczych, które po czasie powodują korozję ścieżek pod warstwą lakieru. Niewłaściwy montaż sterownika w uchwytach, powodujący naprężenia mechaniczne obudowy, bezpośrednio przekłada się na wyginanie płyty PCB i pękanie lutów pod największymi komponentami. Istnieje pogląd, że elektronika jest odporna na wszystko, co dzieje się w warsztacie, ale to nieprawda – nawet upadek sterownika na betonową podłogę może zainicjować mikropęknięcia. Moim zdaniem, kultura pracy z modułami elektronicznymi wciąż wymaga poprawy w wielu serwisach ogólnych.

W jaki sposób można zabezpieczyć wrażliwe komponenty przed negatywnym wpływem środowiska pracy?

Ostatnim etapem każdej profesjonalnej naprawy powinno być zabezpieczenie płyty drukowanej przed czynnikami zewnętrznymi. Lakiery konforemne (conformal coating) oraz specjalistyczne żele silikonowe chronią punkty lutownicze przed wilgocią i solą drogową, która jest zabójcza dla miedzi. W swojej pracy stosuję również dodatkowe podkładki antywibracyjne przy montażu sterowników, co znacząco redukuje obciążenia mechaniczne przenoszone na spoiwo. Zarządzanie termiczne, czyli dbanie o czystość radiatorów i drożność kanałów wentylacyjnych w obudowach, pozwala utrzymać temperaturę pracy w bezpiecznym zakresie. Można by pomyśleć, że to zbędna nadgorliwość, ale w systemach krytycznych dla bezpieczeństwa każdy detal ma znaczenie. Podsumowując, walka z zimnymi lutami to nie tylko naprawa skutków, ale przede wszystkim eliminacja przyczyn poprzez lepszą izolację i ochronę chemiczną układów.

Przydatne źródła: Systemy Bosch Mobility, Technologie ZF, Analizy ADAC
