Jak sprawdzić uszczelkę pod głowicą przy pomocy testu CO2?

Uszczelka pod głowicą (UPG) to element, który w nowoczesnej inżynierii mechanicznej musi sprostać ekstremalnym wymaganiom termodynamicznym i chemicznym. Jako inżynier często spotykam się z bagatelizowaniem pierwszych objawów jej zużycia, co jest błędem kardynalnym, mogącym prowadzić do nieodwracalnych uszkodzeń bloku silnika. Uszczelka ta nie tylko separuje komory spalania od kanałów olejowych i wodnych, ale również usztywnia strukturę styku dwóch potężnych odlewów metalowych. Właściwa diagnostyka, oparta na twardych danych i testach fizykochemicznych, jest jedyną drogą do rzetelnej oceny stanu technicznego jednostki napędowej.

Znaczenie uszczelki pod głowicą dla sprawności jednostki napędowej

Uszczelka pod głowicą pełni rolę kluczowego elementu separującego trzy niezależne obwody wewnątrz silnika spalinowego, zapewniając ich hermetyczność w skrajnie trudnych warunkach. W silniku o zapłonie iskrowym uszczelnienie to musi wytrzymać gwałtowne przyrosty ciśnienia spalania oraz temperatury gazów wylotowych, które w fazie suwu pracy mogą przekraczać tysiąc stopni Celsjusza. Z perspektywy inżynierskiej współczesne uszczelki typu Multi-Layer Steel składają się z kilku warstw stali nierdzewnej pokrytych polimerami, co pozwala na kompensację mikroruchów głowicy względem bloku. Choć teoretycznie jest to komponent projektowany na cały cykl życia silnika, w praktyce błędy konstrukcyjne lub zaniedbania serwisowe prowadzą do jego degradacji. Alternatywnym rozwiązaniem w starszych konstrukcjach były uszczelki kompozytowe, jednak ich trwałość była znacznie niższa przy wysokich stopniach sprężania. Wnioskuję zatem, że sprawna uszczelka jest fundamentem zachowania nominalnej kompresji i ochrony silnika przed kawitacją.

Mechanizm powstawania uszkodzeń termicznych i mechanicznych uszczelnienia

Główną przyczyną awarii uszczelki pod głowicą jest przegrzanie silnika, które prowadzi do deformacji płaszczyzny głowicy i utraty siły docisku. Przykładowo, awaria termostatu w korku ulicznym powoduje gwałtowny wzrost temperatury płynu chłodzącego, co skutkuje rozszerzalnością cieplną aluminium przekraczającą granice plastyczności materiału uszczelki. W kontekście metalurgicznym różnica w rozszerzalności cieplnej między aluminiową głowicą a żeliwnym blokiem generuje naprężenia ścinające, które niszczą elastomerowe powłoki uszczelniające. Niektórzy kierowcy uważają, że dolewanie płynu chłodniczego rozwiązuje problem, ale w rzeczywistości każda utrata szczelności pogłębia erozję kanałów wodnych. Praktyka warsztatowa pokazuje, że nawet chwilowe przekroczenie 120 stopni Celsjusza może trwale odkształcić strukturę UPG. Dlatego monitorowanie układu chłodzenia jest najważniejszym elementem profilaktyki antyawaryjnej.

Charakterystyczne symptomy nieszczelności układu smarowania i chłodzenia

Rozpoznanie usterki uszczelki pod głowicą wymaga wnikliwej obserwacji kilku układów jednocześnie, gdyż objawy rzadko występują w izolacji. Typowym przykładem jest pojawienie się emulsji o konsystencji majonezu pod korkiem wlewu oleju, co świadczy o przedostawaniu się chłodziwa do układu smarowania. Należy jednak pamiętać o kontekście eksploatacyjnym, gdyż w autach użytkowanych na krótkich dystansach takie zjawisko może być wynikiem kondensacji pary wodnej, a nie awarii. Kontrargumentem dla jednoznacznej diagnozy „majonezu” jest obecność tłustych plam w zbiorniczku wyrównawczym, co niemal zawsze wskazuje na przedmuchy oleju do układu chłodzenia. W mojej ocenie najbardziej miarodajnym objawem fizycznym jest nadmierne ciśnienie w wężach chłodniczych, które stają się twarde niczym kamień już po kilku minutach pracy silnika. Poniższa tabela przedstawia porównanie najczęstszych objawów.

Weryfikacja obecności spalin w układzie chłodzenia za pomocą odczynników

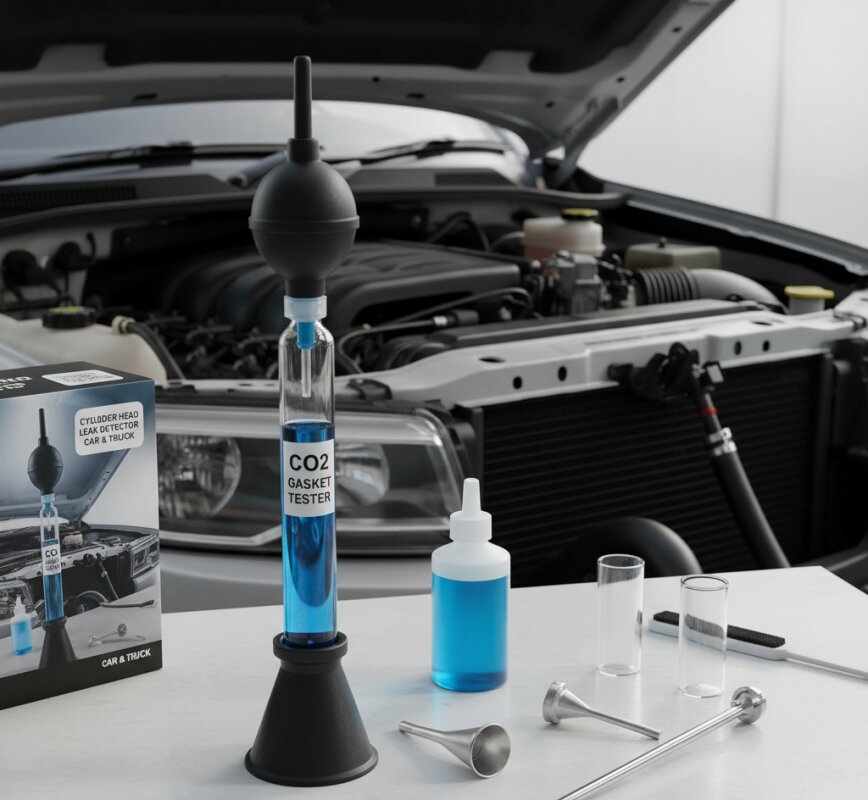

Gdy objawy wizualne nie są jednoznaczne, konieczne jest zastosowanie diagnostyki chemicznej w postaci testu na obecność dwutlenku węgla (CO2). Test ten opiera się na reakcji chemicznej błękitu bromotymolowego, który zmienia barwę pod wpływem zakwaszenia płynu przez gazy spalinowe. W profesjonalnym serwisie używamy menzurki nakładanej na zbiorniczek wyrównawczy, przez którą przepuszczane są opary z układu chłodzenia. Warto zaznaczyć, że w silnikach benzynowych zmiana koloru z niebieskiego na żółty następuje bardzo szybko ze względu na wysoką zawartość CO2 w spalinach. W przypadku silników Diesla proces ten może trwać dłużej, a płyn często zmienia barwę na zieloną, co również uznaje się za wynik pozytywny. Moim zdaniem test CO2 jest najtańszą i najskuteczniejszą metodą potwierdzenia nieszczelności bez konieczności kosztownego demontażu osprzętu silnika.

Proces przeprowadzania testu szczelności głowicy krok po kroku

Prawidłowe przeprowadzenie testu CO2 wymaga zachowania rygorystycznych procedur, aby uniknąć zanieczyszczenia próbki płynem chłodniczym. Pierwszym krokiem jest odessanie niewielkiej ilości płynu ze zbiorniczka, aby opary miały miejsce na swobodną cyrkulację w testerze. Następnie silnik musi zostać rozgrzany do temperatury roboczej, co powoduje rozszerzenie się mikropęknięć i intensyfikację przedmuchów. Podczas testu obserwujemy bąbelki gazu przechodzące przez niebieski odczynnik, co jest bezpośrednim dowodem na nieszczelność między komorą spalania a płaszczem wodnym. Niektórzy amatorzy popełniają błąd, dopuszczając do zassania płynu chłodniczego do menzurki, co natychmiast fałszuje wynik i niszczy odczynnik. Zakończenie testu z wynikiem pozytywnym jest sygnałem do natychmiastowego unieruchomienia pojazdu w celu uniknięcia dalszych uszkodzeń.

1. Odessanie nadmiaru płynu chłodniczego ze zbiorniczka wyrównawczego.
2. Wypełnienie komory testera odpowiednią ilością płynu reakcyjnego.
3. Uruchomienie silnika i wprowadzenie go na wyższe obroty (ok. 2500 obr/min).
4. Obserwacja zmiany barwy odczynnika przez minimum 5 do 10 minut.
5. Weryfikacja szczelności korka zbiorniczka po zakończeniu badania.

Przyczyny fałszywych wyników podczas badania zawartości dwutlenku węgla

Choć testy CO2 są wysoce skuteczne, istnieją sytuacje, w których mogą one wprowadzić diagnostę w błąd. Fałszywie negatywny wynik często zdarza się w silnikach wysokoprężnych na biegu jałowym, gdzie ciśnienie spalania jest relatywnie niskie i nieszczelność otwiera się dopiero pod dużym obciążeniem. Z kolei fałszywie pozytywny wynik może być spowodowany obecnością resztek spalin w układzie po poprzedniej, niedokładnie naprawionej awarii lub przez nieszczelną chłodniczkę EGR. W kontekście ekonomicznym wymiana uszczelki na podstawie błędnego testu jest ogromnym marnotrawstwem środków właściciela pojazdu. Dlatego zawsze rekomenduję wykonanie testu dwukrotnie, w tym raz pod obciążeniem dynamicznym na hamowni lub podczas jazdy próbnej. Finalna decyzja o demontażu głowicy musi opierać się na korelacji wyników chemicznych z historią serwisową auta.

Technologia naprawy i konieczność obróbki mechanicznej płaszczyzny głowicy

Naprawa po stwierdzeniu awarii UPG nie może ograniczać się wyłącznie do wymiany samego elementu gumowo-metalowego. Fundamentalnym etapem jest planowanie głowicy, czyli precyzyjne frezowanie jej płaszczyzny styku w celu przywrócenia idealnej gładkości i geometrii. W mojej praktyce inżynierskiej widziałem wiele przypadków, gdzie pominięcie tego kroku skutkowało ponownym wydmuchaniem uszczelki po zaledwie kilku tysiącach kilometrów. Obróbka ta jest konieczna, ponieważ pod wpływem temperatury aluminium ulega tzw. bananowaniu, czyli łukowatemu wygięciu środkowej części głowicy. Kontrargumentem dla nadmiernego planowania jest zmiana stopnia sprężania, co w nowoczesnych silnikach o ciasnych pasowaniach może doprowadzić do kolizji zaworów z tłokami. Zawsze należy zmierzyć grubość głowicy i dobrać uszczelkę o odpowiedniej liczbie karbów (otworów identyfikacyjnych), aby zachować parametry fabryczne.

Wymiana śrub głowicy jako standard procedury serwisowej producenta

Mało który element w silniku jest tak krytyczny, a jednocześnie tak często pomijany przy naprawach, jak śruby głowicy. Większość współczesnych konstrukcji wykorzystuje śruby typu TTY (Torque-to-Yield), które podczas dokręcania ulegają trwałemu odkształceniu plastycznemu, aby zapewnić stałą siłę docisku. Zastosowanie starych śrub przy montażu nowej uszczelki jest błędem technologicznym, ponieważ straciły one swoją sprężystość i nie są w stanie utrzymać szczelności przy wysokich ciśnieniach. W instrukcjach serwisowych marek takich jak BMW czy Volkswagen wyraźnie zaznaczono, że śruby te są jednorazowe. Choć generuje to dodatkowe koszty, oszczędność na tym etapie jest iluzoryczna i ryzykowna. Jako inżynier podkreślam, że tylko użycie nowych śrub i dokręcenie ich kluczem dynamometrycznym zgodnie ze schematem kątowym gwarantuje sukces naprawy.

Ekonomiczne aspekty regeneracji silnika po awarii uszczelnienia

Koszt wymiany uszczelki pod głowicą jest często szokujący dla właścicieli aut budżetowych, ponieważ sama część kosztuje ułamek kwoty końcowej. Największym wydatkiem jest robocizna, która obejmuje demontaż rozrządu, osprzętu, kolektorów oraz samą obróbkę mechaniczną w specjalistycznym zakładzie. W przypadku silników typu V6 lub V8 koszty te ulegają podwojeniu, co przy starszych egzemplarzach może stawiać pod znakiem zapytania opłacalność całej operacji. Alternatywą jest zakup silnika używanego, jednak wiąże się to z ryzykiem trafienia na jednostkę w podobnym lub gorszym stanie. Moja obserwacja wskazuje, że profesjonalna regeneracja głowicy z wymianą uszczelniaczy zaworowych przy okazji wymiany UPG, daje silnikowi „drugie życie”. Poniżej szacunkowy podział kosztów dla standardowego silnika R4.

Sposoby na wydłużenie żywotności uszczelki pod głowicą w nowoczesnych autach

Profilaktyka awarii uszczelki pod głowicą sprowadza się przede wszystkim do dbałości o układ chłodzenia i świadomej eksploatacji jednostki napędowej. Regularna wymiana płynu chłodniczego co 3-5 lat zapobiega korozji wewnętrznej i odkładaniu się kamienia, który ogranicza wymianę ciepła w krytycznych punktach głowicy. Należy również unikać gwałtownego obciążania zimnego silnika, co generuje ogromne różnice temperatur między wnętrzem cylindra a płaszczem wodnym, prowadząc do szoków termicznych. Innym ważnym aspektem jest dbałość o czystość zewnętrzną chłodnic, które w starszych autach często są zapchane liśćmi i błotem, co drastycznie obniża ich wydajność. W mojej opinii większość awarii UPG to nie wady fabryczne, lecz skutek zaniedbań, których można było uniknąć przy minimalnym nakładzie środków. Podsumowując, sprawny termostat i czysta chłodnica to najlepsi przyjaciele uszczelki pod Twoją głowicą.
