Silnik przegrzewa się w korku? To wina wentylatora czy termostatu?

Zjawisko jakim jest przegrzewanie silnika w korku stanowi jeden z najtrudniejszych scenariuszy diagnostycznych z jakimi mierzę się w codziennej praktyce inżynierskiej. W warunkach miejskich silnik spalinowy traci możliwość chłodzenia pasywnego wynikającego z pędu powietrza co sprawia że cała odpowiedzialność za utrzymanie stabilności termicznej spoczywa na układach aktywnych. Jako inżynier często obserwuję jak kierowcy ignorują pierwsze symptomy wzrostu temperatury licząc na to że po ruszeniu z miejsca problem samoczynnie ustąpi. Niestety brak reakcji na nieprawidłowości w pracy wentylatora chłodnicy lub termostatu prowadzi do nieodwracalnych zmian w strukturze materiałowej głowicy oraz degradacji uszczelnień silnika. W tym artykule przeprowadzę was przez proces identyfikacji usterek opierając się na prawach termodynamiki i doświadczeniu warsztatowym.

Analiza bilansu cieplnego jednostki napędowej wyjaśnia dlaczego korek uliczny jest ekstremalnym testem dla układu chłodzenia

Podczas pracy na biegu jałowym silnik spalinowy generuje znaczną ilość ciepła odpadowego mimo niskiego obciążenia mechanicznego. W korku ulicznym energia cieplna nie jest rozpraszana przez powietrze napływające z zewnątrz co powoduje gwałtowny wzrost temperatury medium chłodzącego wewnątrz bloku silnika. Przykładem może być nowoczesna jednostka napędowa o małym litrażu z turbodoładowaniem która w warunkach braku przepływu powietrza potrafi podnieść temperaturę płynu o 10 stopni Celsjusza w ciągu zaledwie trzech minut postoju. Z punktu widzenia fizyki mamy tutaj do czynienia z ograniczeniem konwekcji naturalnej na rzecz konieczności uruchomienia konwekcji wymuszonej przez systemy elektryczne. Często spotykam się z teorią że klimatyzacja pomaga schłodzić silnik jednak w rzeczywistości praca sprężarki obciąża dodatkowo układ i generuje dodatkowe ciepło na skraplaczu umieszczonym przed chłodnicą. Ostateczna konkluzja jest jasna jeśli układ chłodzenia nie posiada rezerwy wydajności to postój w korku przy temperaturze otoczenia powyżej 25 stopni zawsze obnaży jego najsłabsze ogniwo.

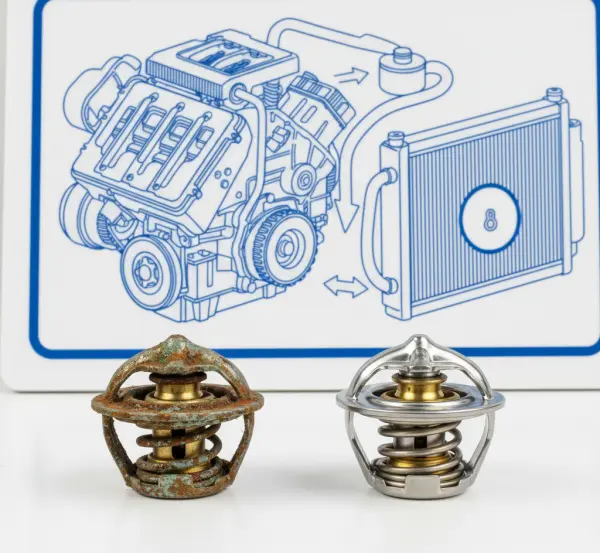

Uszkodzony termostat blokuje przepływ cieczy chłodzącej do chłodnicy i powoduje gwałtowny wzrost temperatury silnika

Termostat jest elementem decydującym o tym czy płyn chłodniczy krąży w tak zwanym małym obiegu czy zostaje skierowany do chłodnicy w celu obniżenia jego temperatury. W swojej karierze widziałem setki zablokowanych termostatów które mimo osiągnięcia temperatury otwarcia rzędu 87 lub 92 stopni Celsjusza pozostawały w pozycji zamkniętej. Wyobraźmy sobie sytuację w której silnik osiąga 100 stopni a chłodnica pozostaje zimna ponieważ wkład parafinowy wewnątrz termostatu stracił swoje właściwości rozszerzalne. Historycznie termostaty były prostymi elementami mechanicznymi jednak obecnie stosuje się coraz częściej termostaty fazowe sterowane elektrycznie przez ECU co komplikuje diagnostykę. Przeciwnicy wymiany prewencyjnej twierdzą że termostat psuje się rzadko lecz ja uważam że po 150 tysiącach kilometrów jego precyzja działania drastycznie spada. Poniższa tabela przedstawia różnice w objawach usterki termostatu w zależności od trybu jego awarii.

Niesprawny wentylator chłodnicy uniemożliwia wymianę ciepła w warunkach braku naturalnego pędu powietrza

Gdy samochód stoi w miejscu jedynym sposobem na wymuszenie przepływu powietrza przez lamele chłodnicy jest wentylator elektryczny lub sprzęgło wiskotyczne. W przypadku aut osobowych najczęstszą przyczyną przegrzewania w korku jest spalenie silnika wentylatora lub uszkodzenie opornika pierwszego biegu. Pamiętam przypadek pacjenta w moim serwisie gdzie wentylator włączał się dopiero na drugim biegu przy 105 stopniach co powodowało chwilowe wyrzucanie płynu przez zbiorniczek wyrównawczy. Systemy sterowania wentylatorami ewoluowały od prostych termowłączników wkręconych w chłodnicę do zaawansowanych modułów PWM które płynnie regulują prędkość obrotową w zależności od zapotrzebowania zgłaszanego przez magistralę CAN. Niektórzy twierdzą że wystarczy spiąć wentylator na krótko aby rozwiązać problem ale jest to rozwiązanie doraźne które może doprowadzić do przeciążenia instalacji elektrycznej. Prawidłowa diagnoza musi obejmować sprawdzenie ciągłości wiązki oraz testy wykonawcze za pomocą komputera diagnostycznego.

Diagnostyka czujnika temperatury pozwala wyeliminować błędy odczytu i fałszywe alarmy na desce rozdzielczej

Czujnik temperatury cieczy chłodzącej to zazwyczaj termistor typu NTC którego rezystancja maleje wraz ze wzrostem temperatury medium. Błędy w odczytach tego podzespołu mogą wprowadzać sterownik silnika w błąd sugerując że silnik jest zimny gdy w rzeczywistości zbliża się do punktu wrzenia. Spotkałem się z sytuacjami gdzie czujnik przekłamywał o 15 stopni co uniemożliwiało terminowe załączenie procedury chłodzenia przez ECU. W kontekście diagnostyki laboratoryjnej należy porównać temperaturę odczytaną z czujnika z temperaturą zmierzoną pirometrem bezpośrednio na króćcu wylotowym z głowicy. Istnieje przekonanie że jeśli wskazówka na desce rozdzielczej stoi pionowo to wszystko jest w porządku jednak producenci stosują tak zwaną martwą strefę w zakresie 80-105 stopni aby nie niepokoić kierowcy. Moim zdaniem tylko podgląd parametrów rzeczywistych w czasie rzeczywistym daje pełny obraz tego co dzieje się z termiką silnika.

Wpływ zapowietrzonego układu chłodzenia na stabilność termiczną silnika jest często pomijany przez mechaników amatorów

Obecność pęcherzy powietrza w układzie chłodzenia drastycznie ogranicza zdolność do transportu ciepła ponieważ powietrze jest doskonałym izolatorem termicznym. W momencie gdy korek powietrzny utknie w okolicach czujnika temperatury lub w samej głowicy dochodzi do lokalnego przegrzania materiału mimo że reszta układu wydaje się chłodna. Pracując nad silnikami typu Boxer zauważyłem że ich specyficzna budowa wymaga stosowania pomp próżniowych do prawidłowego napełnienia układu płynem. Często amatorskie wymiany płynu kończą się tym że auto wyjeżdża z garażu i po pierwszym korku wraca na holu z powodu braku cyrkulacji. Choć niektórzy twierdzą że układ sam się odpowietrzy przez korek zbiorniczka to w nowoczesnych konstrukcjach z wieloma obiegami jest to fizycznie niemożliwe bez wymuszenia otwarcia zaworów nagrzewnicy. Kluczem do sukcesu jest cierpliwe przeprowadzenie procedury odpowietrzania zgodnie z dokumentacją serwisową danego producenta.

Jakość płynu chłodniczego bezpośrednio determinuje temperaturę wrzenia oraz sprawność odprowadzania ciepła z głowicy

Płyn chłodniczy to nie tylko woda i glikol ale przede wszystkim pakiet inhibitorów korozji oraz dodatków podnoszących punkt wrzenia. Stosowanie tanich zamienników lub co gorsza samej wody w układzie chłodzenia prowadzi do powstawania osadów wapiennych które działają jak izolacja na ściankach cylindrów. W mojej praktyce widziałem chłodnice które po 5 latach eksploatacji na niewłaściwym płynie miały zredukowaną przepustowość o 40 procent. Warto pamiętać że glikol etylenowy w stężeniu 50/50 z wodą destylowaną podnosi temperaturę wrzenia do około 108 stopni a ciśnienie w układzie podnosi ją jeszcze bardziej do około 125-130 stopni. Niektórzy kierowcy uważają że kolor płynu jest najważniejszy podczas gdy kluczowa jest norma producenta taka jak np. G12 plus plus czy G13. Regularna wymiana płynu co 3 do 5 lat to inwestycja która chroni pompę wody i chłodnicę przed przedwczesnym zużyciem.

Pompa wody z uszkodzonym wirnikiem drastycznie ogranicza cyrkulację medium chłodzącego przy niskich obrotach jałowych

Pompa wody jest sercem układu a jej wydajność zależy bezpośrednio od prędkości obrotowej wału korbowego silnika. Problem przegrzewania w korku często wynika z faktu że wirnik pompy poluzował się na wałku lub jego łopatki uległy kawitacji i nie są w stanie przepompować odpowiedniej ilości cieczy na wolnych obrotach. Podczas diagnozy jednego z silników wysokoprężnych odkryłem że plastikowy wirnik pękł na pół i obracał się swobodnie co skutkowało brakiem ogrzewania w kabinie i natychmiastowym przegrzaniem po zatrzymaniu auta. W inżynierii mechanicznej dąży się obecnie do stosowania pomp o zmiennej wydajności lub pomp elektrycznych które mogą pracować niezależnie od obrotów silnika. Przeciwnicy pomp z metalowym wirnikiem wskazują na ryzyko uszkodzenia bloku przy awarii łożyska ale ja zdecydowanie preferuję rozwiązania metalowe ze względu na ich trwałość termiczną. Poniżej lista kontrolna objawów uszkodzonej pompy wody.

• Brak ciepłego powietrza z nawiewów na biegu jałowym mimo rozgrzanego silnika
• Wycieki płynu chłodniczego z okolic otworu drenażowego pompy
• Metaliczny hałas lub szum dobiegający z napędu rozrządu
• Gwałtowny spadek temperatury po zwiększeniu obrotów silnika do 2500 obr/min
• Widoczne zanieczyszczenia w zbiorniczku wyrównawczym sugerujące korozję łopatek

Zanieczyszczone lamele chłodnicy ograniczają wydajność układu nawet przy pełnej sprawności podzespołów elektrycznych

Chłodnica samochodowa to wymiennik ciepła typu ciecz-powietrze którego sprawność zależy od czystości powierzchni oddającej ciepło. Przez lata eksploatacji między lamelami gromadzą się owady liście piasek oraz sól drogowa tworząc nieprzepuszczalną warstwę izolacyjną. W mojej praktyce serwisowej wielokrotnie spotkałem się z przypadkami gdzie wymiana termostatu i wentylatora nie pomogła a rozwiązaniem okazało się dopiero chemiczne czyszczenie pakietu chłodnic. W nowoczesnych autach chłodnica silnika jest schowana za chłodnicą klimatyzacji i intercoolerem co sprzyja gromadzeniu się zanieczyszczeń w szczelinach między nimi. Istnieje mit że myjka ciśnieniowa to najlepsze narzędzie do czyszczenia chłodnic jednak zbyt wysokie ciśnienie potrafi nieodwracalnie pozginać delikatne lamele blokując przepływ powietrza na stałe. Rekomenduję stosowanie specjalistycznej chemii rozpuszczającej zanieczyszczenia organiczne oraz płukanie niskociśnieniowym strumieniem wody.

Procedura awaryjnego postępowania w przypadku zapalenia się kontrolki przegrzania silnika chroni przed kosztownym remontem

Gdy podczas stania w korku zauważysz że wskazówka temperatury zbliża się do czerwonego pola lub zapali się czerwona kontrolka musisz działać natychmiast aby ratować silnik. Pierwszym krokiem jaki zawsze doradzam jest włączenie ogrzewania na maksymalną temperaturę i maksymalną siłę nawiewu co pozwala wykorzystać nagrzewnicę jako dodatkową chłodnicę. Wielu kierowców popełnia błąd natychmiastowo gasząc silnik co przy braku obiegu płynu prowadzi do tak zwanego szoku termicznego i lokalnego wrzenia cieczy w głowicy. Jeśli to możliwe należy zjechać na pobocze otworzyć maskę i pozwolić silnikowi popracować chwilę na wolnych obrotach przy włączonym ogrzewaniu obserwując czy temperatura spada. Wyjątkiem jest sytuacja w której doszło do pęknięcia węża i całkowitej utraty chłodziwa wtedy natychmiastowe wyłączenie jednostki jest jedynym ratunkiem przed zatarciem. Pamiętaj aby nigdy nie odkręcać korka zbiorniczka wyrównawczego na gorącym silniku ponieważ grozi to ciężkimi poparzeniami przez wyrzuconą parę wodną.

Regularna konserwacja układu chłodzenia stanowi jedyną skuteczną metodę zapobiegania awariom w sezonie letnim

Zapobieganie awariom układu chłodzenia jest znacznie tańsze niż usuwanie skutków przegrzania takich jak planowanie głowicy czy wymiana pierścieni tłokowych. Jako inżynier zalecam przeprowadzanie testu szczelności ciśnieniowej raz w roku przed rozpoczęciem sezonu letniego co pozwala wykryć mikropęknięcia przewodów gumowych. Warto również co dwa lata sprawdzać temperaturę krzepnięcia i wrzenia płynu chłodniczego za pomocą refraktometru aby mieć pewność że zachowuje on swoje właściwości ochronne. Niektórzy uważają że układ chłodzenia jest bezobsługowy dopóki nie ma wycieków ale to błędne podejście które mści się w najmniej odpowiednim momencie. Moim zdaniem kluczowe jest również kontrolowanie stanu paska osprzętu który napędza pompę wody w wielu modelach samochodów. Systematyczność w serwisowaniu to nie tylko oszczędność pieniędzy ale przede wszystkim pewność że nawet najdłuższy korek w upalny dzień nie przerwie naszej podróży.

Przydatne źródła: Instytut Transportu Samochodowego, Bosch Mobility Solutions
