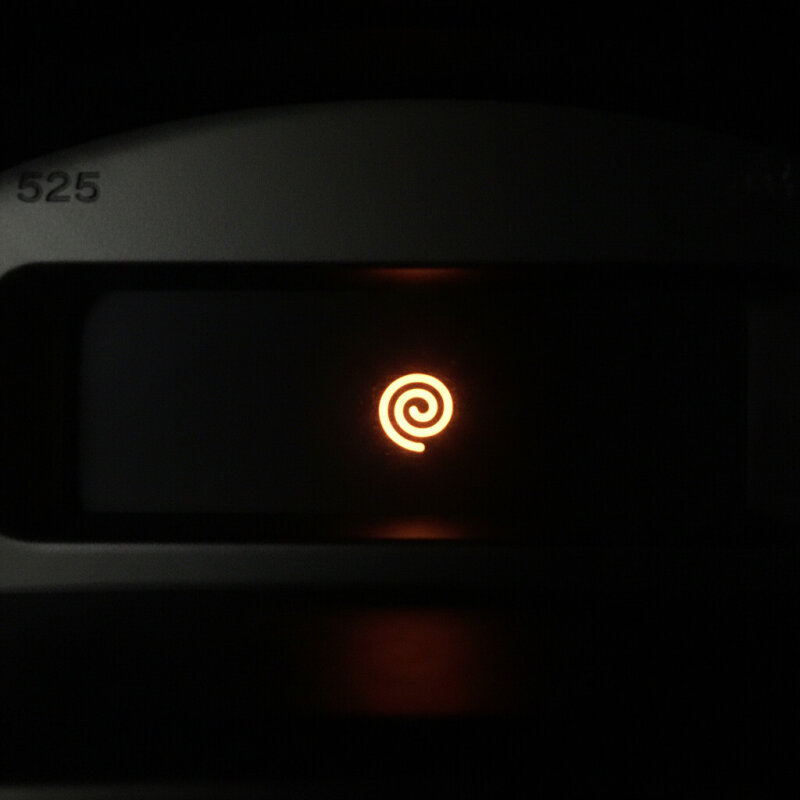

Co oznacza migająca kontrolka świec żarowych w silnikach diesla?

Zrozumienie logiki działania nowoczesnych systemów pokładowych wymaga odejścia od tradycyjnego myślenia o kontrolkach jako prostych przełącznikach. W mojej codziennej praktyce inżynierskiej często spotykam się z zaskoczeniem klientów, gdy informuję ich, że migająca spirala nie ma nic wspólnego z samymi świecami. W rzeczywistości, w architekturze systemów sterowania jednostek TDI czy TDCi, kontrolka ta pełni rolę zbliżoną do Check Engine, ale z silniejszym naciskiem na parametry pracy osprzętu silnika diesla. Ignorowanie tego sygnału prowadzi zazwyczaj do przejścia silnika w tryb awaryjny, co skutkuje drastycznym ograniczeniem momentu obrotowego w celu ochrony podzespołów mechanicznych.

Znaczenie sygnału ostrzegawczego wysyłanego przez sterownik silnika

Kiedy sterownik silnika ECU rejestruje nieprawidłowość w pętli sprzężenia zwrotnego, musi poinformować o tym kierowcę, a w przypadku diesli migająca ikona świec jest najbardziej jaskrawym ostrzeżeniem. System monitoruje setki parametrów w czasie rzeczywistym, od ciśnienia paliwa na szynie Common Rail po temperaturę spalin przed filtrem DPF. Błąd krytyczny, który powoduje miganie kontrolki, często wiąże się z ryzykiem uszkodzenia silnika lub nadmiernej emisji szkodliwych substancji. W mojej opinii, najważniejszą informacją dla użytkownika jest fakt, że miganie oznacza błąd aktywny, który został potwierdzony przez sterownik w kilku cyklach pomiarowych.

Przykładem może być sytuacja, w której czujnik ciśnienia doładowania podaje wartości spoza zadanego zakresu. W starszych konstrukcjach silnik mógłby po prostu pracować gorzej, ale dzisiejsze normy emisji spalin wymuszają natychmiastową reakcję systemu. Kontekst historyczny pokazuje, że ewolucja układów diagnostyki pokładowej OBDII wymusiła na producentach standaryzację komunikatów, jednak Ford i VAG zachowały swoją specyficzną logikę przypisywania błędów do tej konkretnej kontrolki. Alternatywnym podejściem byłoby wyświetlenie komunikatu tekstowego, ale graficzny symbol spirali jest szybciej dostrzegalny w trudnych warunkach drogowych. Wniosek jest prosty: miganie to prośba maszyny o podłączenie interfejsu diagnostycznego w celu odczytania zamrożonych ramek danych.

Specyficzne usterki osprzętu w samochodach marki Ford

W przypadku silników Forda, szczególnie jednostek 2.0 TDCi oraz 2.2 TDCi, migająca kontrolka świec żarowych często towarzyszy nagłemu zgaśnięciu silnika podczas przyspieszania. To klasyczny objaw niedostatecznego ciśnienia paliwa w układzie Common Rail. Jako inżynier, zawsze zaczynam diagnostykę od sprawdzenia opiłków metalu w filtrze paliwa, co może świadczyć o łuszczeniu się pompy wysokiego ciśnienia. Uszkodzenie wtryskiwaczy, a konkretnie ich nadmierne przelewanie, powoduje spadek ciśnienia na szynie, co sterownik interpretuje jako usterkę zagrażającą stabilności pracy silnika.

Warto zwrócić uwagę na układ sterowania turbosprężarką, gdzie Ford stosuje elektroniczne nastawniki geometrii. Zatarte łopatki zmiennej geometrii powodują, że sterownik nie może osiągnąć zadanego ciśnienia doładowania, co błyskawicznie wyzwala miganie kontrolki. Choć niektórzy mechanicy sugerują regenerację samych sterowników, moje doświadczenie wskazuje, że przyczyną zazwyczaj jest nagar wewnątrz części gorącej turbiny. Rozwiązaniem doraźnym bywa czyszczenie chemiczne, ale długofalowo tylko pełna regeneracja przywraca parametry fabryczne. Konkludując, w Fordzie migająca spirala to najczęściej sygnał problemów z układem zasilania lub doładowania, które wymagają precyzyjnych pomiarów hydraulicznych.

Najczęstsze powody migania kontrolki w pojazdach grupy VAG

Grupa VAG (Volkswagen, Audi, Seat, Skoda) ma nieco inną filozofię przypisywania błędów do kontrolki świec żarowych. Tutaj spektrum usterek jest znacznie szersze i obejmuje zarówno błahe problemy elektryczne, jak i poważne awarie mechaniczne. Bardzo często spotykam się z przypadkami, gdzie przyczyną jest uszkodzenie wiązki elektrycznej przy czujniku temperatury spalin lub awaria samej sondy lambda w silnikach Diesla. Precyzja pomiarowa sterowników Bosch stosowanych w VAG sprawia, że nawet minimalne odchylenie od rezystancji nominalnej czujnika może wywołać alarm.

Innym, niezwykle popularnym powodem w jednostkach 1.6 oraz 2.0 TDI (szczególnie z rodziny EA189), jest usterka chłodniczki EGR. Zablokowanie zaworu recyrkulacji w pozycji otwartej powoduje nie tylko miganie kontrolki, ale również znaczne dymienie i spadek mocy. Co ciekawe, w wielu modelach VAG migająca spirala może oznaczać również zapełnienie filtra DPF powyżej poziomu krytycznego, co uniemożliwia automatyczną regenerację. Zamiast panikować, warto w pierwszej kolejności sprawdzić, czy działają światła hamowania, gdyż systemy VAG są znane z tego specyficznego powiązania. Podsumowując, w tej grupie aut konieczne jest holistyczne podejście do diagnostyki, gdyż jeden objaw może mieć dziesięć różnych źródeł.

Wpływ awarii czujnika stopu na bezpieczeństwo i pracę silnika

Może się to wydawać nielogiczne, ale uszkodzony włącznik świateł hamowania jest jedną z najczęstszych przyczyn migania kontrolki świec żarowych w autach grupy VAG. Sterownik silnika musi wiedzieć, kiedy kierowca naciska hamulec, aby odciąć dawkę paliwa i skorygować pracę systemów bezpieczeństwa takich jak ABS czy ESP. Brak sygnału z czujnika lub sprzeczne sygnały z jego dwóch obwodów (styk normalnie otwarty i normalnie zamknięty) powodują przejście w tryb awaryjny. Jest to klasyczny przykład redundancji systemowej, która ma zapobiegać niekontrolowanemu przyspieszaniu auta.

Wielu kierowców próbuje naprawiać to poprzez wymianę żarówek, co czasem pomaga, jeśli oporność obwodu była zaburzona przez zaśniedziałe styki. Jednak w większości przypadków wymiana samego czujnika nad pedałem hamulca jest nieunikniona. Koszt takiej części jest znikomy w porównaniu do diagnostyki układu wtryskowego, dlatego zawsze zalecam sprawdzenie tego elementu na samym początku. Zignorowanie tej usterki może skutkować brakiem świateł stop, co stwarza realne zagrożenie kolizją najechaniową. Ostatecznie, ta specyficzna korelacja między hamulcem a świecami żarowymi to dowód na to, jak zintegrowane są współczesne systemy zarządzania pojazdem.

• Weryfikacja bezpieczników odpowiedzialnych za obwód świateł hamowania.
• Sprawdzenie ciągłości wiązki elektrycznej w okolicach pedałów.
• Analiza bloków pomiarowych w sterowniku silnika pod kątem statusu hamulca.
• Kontrola żarówek pod kątem zastosowania odpowiednich zamienników (LED bez rezystorów mogą generować błąd).

Problemy z układem recyrkulacji spalin oraz zaworem EGR

Zawór EGR to element, który w mojej opinii jest najbardziej problematycznym podzespołem w nowoczesnych dieslach. Gromadzenie się nagaru powoduje mechaniczne blokowanie trzpienia zaworu, co uniemożliwia sterownikowi precyzyjne dawkowanie spalin wracających do kolektora dolotowego. W efekcie, gdy czujnik położenia EGR zgłasza niezgodność pozycji zadaną z rzeczywistą, na desce pojawia się migająca ikona spirali. Jest to szczególnie uciążliwe w cyklu miejskim, gdzie silnik rzadko osiąga temperaturę roboczą sprzyjającą wypalaniu osadów.

W silnikach VAG 2.0 TDI zawór EGR jest często zintegrowany z chłodnicą spalin, co sprawia, że jego wymiana jest kosztowna i czasochłonna. Zastosowanie niskiej jakości paliwa przyspiesza proces degradacji tego elementu, prowadząc do zanieczyszczenia całego układu dolotowego. Niektórzy decydują się na programowe wyłączenie EGR, co jednak jest niezgodne z przepisami o ochronie środowiska i może skutkować problemami podczas przeglądu technicznego. Regularne czyszczenie układu dolotowego może wydłużyć życie zaworu, ale zazwyczaj po przebiegu 150-200 tysięcy kilometrów wymagana jest jego wymiana. Podsumowując, sprawny układ EGR jest kluczowy dla zachowania czystości spalin i stabilnej pracy silnika bez błędów na desce.

Diagnostyka układu doładowania i turbosprężarki ze zmienną geometrią

Turbosprężarka to serce diesla, a jej nieprawidłowa praca błyskawicznie objawia się poprzez migającą kontrolkę. Przeładowanie lub niedoładowanie (overboost/underboost) to stany, które sterownik silnika wykrywa za pomocą czujnika MAP (Manifold Absolute Pressure). Jeśli łopatki zmiennej geometrii (VNT) zablokują się w pozycji maksymalnego doładowania, istnieje ryzyko rozerwania przewodów intercoolera lub uszkodzenia wirnika turbiny. System ochrony silnika reaguje wtedy natychmiastowo, ograniczając dawkę paliwa i sygnalizując awarię miganiem spirali.

W diagnostyce warsztatowej kluczowe jest wykonanie tzw. testu dynamicznego, czyli pomiaru ciśnienia doładowania pod obciążeniem. Nieszczelności w układzie podciśnienia, który steruje gruszką turbiny, są często mylone z awarią samej sprężarki. Warto sprawdzić wszystkie przewody gumowe oraz zawór sterujący N75 (w grupie VAG), ponieważ ich wymiana jest znacznie tańsza niż regeneracja turbo. Zalecam również weryfikację stanu intercoolera, gdyż pęknięcia plastikowych boczków są nagminne w starszych egzemplarzach. Wniosek diagnostyczny jest taki, że migająca kontrolka często wskazuje na problem z osprzętem sterującym, a nie na mechaniczną śmierć samej turbiny.

Rola filtra cząstek stałych w procesie generowania błędów krytycznych

Filtr DPF (Diesel Particulate Filter) stał się nieodłącznym elementem układu wydechowego, ale dla wielu kierowców jest źródłem frustracji. Przepełnienie filtra sadzą lub popiołem powoduje wzrost przeciwciśnienia w układzie wydechowym, co sterownik interpretuje jako usterkę zagrażającą silnikowi. Migająca kontrolka świec żarowych często pojawia się w momencie, gdy kilka prób automatycznej regeneracji filtra zakończyło się niepowodzeniem. Czujnik różnicy ciśnień jest elementem, który najczęściej ulega awarii, podając błędne dane o stopniu zapchania wkładu.

Często spotykam sytuacje, w których problemem nie jest sam filtr, lecz usterka układu wtryskowego, która powoduje nadmierne dymienie. Nadmiar sadzy błyskawicznie zapycha nawet nowy filtr, dlatego wymiana DPF bez usunięcia przyczyny problemu jest błędem w sztuce. Warto pamiętać, że w niektórych modelach Forda stosowany jest tzw. mokry filtr DPF (z płynem Eolys), gdzie brak dodatku do paliwa również wywoła błąd sygnalizowany spiralą. Rozwiązaniem długofalowym jest dbanie o kondycję wtryskiwaczy i unikanie jazdy wyłącznie na krótkich odcinkach. Podsumowując, DPF i migająca kontrolka to duet, który wymaga wnikliwej analizy parametrów pracy silnika, a nie tylko wypalania serwisowego.

Usterki elektryczne wiązek oraz przekaźników sterujących świecami

Choć na wstępie wspomniałem, że kontrolka rzadko oznacza same świece, nie można całkowicie wykluczyć awarii układu grzejnego. Uszkodzenie przekaźnika świec żarowych lub przepalenie bezpiecznika głównego może spowodować miganie kontrolki, zwłaszcza w niskich temperaturach, gdy sterownik nie może zainicjować fazy dogrzewania komory spalania po rozruchu. Przerwa w obwodzie którejkolwiek ze świec w nowoczesnych systemach (np. z czujnikami ciśnienia wewnątrz świecy) jest natychmiast odnotowywana jako błąd emisji.

W mojej pracy często widzę utlenione styki w kostkach połączeniowych, co zwiększa rezystancję i generuje błędy prądowe. Wiązka elektryczna przebiegająca nad silnikiem jest narażona na wysokie temperatury i wibracje, co prowadzi do pękania izolacji i zwarć do masy. Szczególnie w Fordach, gdzie wiązki bywają ciasno ułożone, dochodzi do przetarć, które są niezwykle trudne do zdiagnozowania bez schematu elektrycznego. Zalecam regularną kontrolę stanu złączy przy pomocy preparatów typu kontakt-spray, co może zapobiec wielu „duchom” w instalacji elektrycznej. Konkludując, aspekty elektryczne są równie ważne co mechaniczne, a ich diagnostyka wymaga cierpliwości i precyzyjnego multimetru.

Analiza parametrów rzeczywistych podczas diagnostyki komputerowej OBD

Podłączenie testera diagnostycznego to dopiero początek drogi. Prawdziwa praca inżyniera zaczyna się przy analizie parametrów rzeczywistych (Live Data). Samo odczytanie kodu błędu, np. P0299 (niedoładowanie), nie mówi nam, czy winna jest turbina, nieszczelny wąż, czy może czujnik MAP. Porównanie wartości zadanych z rzeczywistymi pozwala precyzyjnie określić, który komponent nie nadąża za poleceniami sterownika. W mojej praktyce często korzystam z wykresów oscyloskopowych, aby sprawdzić sygnał z czujnika położenia wału korbowego, który również może wywołać miganie spirali przy chwilowych zanikach sygnału.

Ważne jest, aby diagnostykę przeprowadzać w warunkach, w których błąd występuje – często wymaga to jazdy próbnej z podłączonym komputerem. Logowanie kanałów odpowiedzialnych za dawkę paliwa, ciśnienie doładowania i masę powietrza pozwala wykluczyć usterki losowe. Wiele osób popełnia błąd, kasując kody usterek bez ich analizy, co uniemożliwia odnalezienie przyczyny źródłowej. Właściwa interpretacja zamrożonych ramek (freeze frames) daje informację o temperaturze silnika, obrotach i obciążeniu w momencie wystąpienia błędu, co jest bezcenne dla sprawnej naprawy. Podsumowując, nowoczesna diagnostyka to proces analityczny, w którym komputer jest tylko narzędziem wspomagającym wiedzę mechanika.

Metodyka naprawy i koszty związane z przywróceniem sprawności auta

Koszty naprawy przy migającej kontrolce świec żarowych mogą wahać się od kilkudziesięciu złotych do kilku tysięcy. Najtańszym scenariuszem jest wymiana czujnika stopu lub naprawa nieszczelnego przewodu podciśnienia. Z kolei regeneracja układu wtryskowego w silniku Forda TDCi to wydatek rzędu 3000-5000 zł, biorąc pod uwagę wtryskiwacze i pompę. Zawsze odradzam kupowanie najtańszych zamienników czujników, ponieważ ich charakterystyka często odbiega od oryginału, co powoduje powrót błędu po kilku dniach.

Warto rozważyć regenerację podzespołów u sprawdzonych fachowców zamiast zakupu nowych części w ASO, co pozwala zaoszczędzić nawet 50% kosztów. Inwestycja w dobrą diagnostykę na początku procesu oszczędza pieniądze wydane na niepotrzebną wymianę sprawnych elementów. Często spotykam klientów, którzy wymienili turbosprężarkę, a przyczyną migania kontrolki był pęknięty wężyk za 10 zł. Podsumowując moje rozważania, migająca kontrolka świec żarowych to sygnał alarmowy, który wymaga rzetelnego podejścia technicznego. Prawidłowo zdiagnozowana usterka pozwala na dalszą, bezawaryjną eksploatację auta przez wiele tysięcy kilometrów, chroniąc silnik przed poważniejszymi uszkodzeniami.

Przydatne źródła: Układy wtryskowe Bosch, Diagnostyka pojazdów według ADAC
