Jakie są objawy awarii czujnika położenia wału i jak go zdiagnozować?

Jako inżynier z wieloletnim stażem w serwisach autoryzowanych wielokrotnie spotykałem się z sytuacją, gdy sprawny mechanicznie silnik odmawiał posłuszeństwa z powodu jednego, niewielkiego elementu elektronicznego. Czujnik położenia wału korbowego pełni rolę nadrzędną w hierarchii czujników silnika, ponieważ to na podstawie jego sygnału sterownik ECU wyznacza moment wtrysku paliwa oraz kąt wyprzedzenia zapłonu. W mojej praktyce widziałem setki przypadków, gdzie auto gasło na skrzyżowaniu, a kierowca bezskutecznie próbował ożywić maszynę, nie zdając sobie sprawy, że problem leży w przerwanej ciągłości obwodu cewki czujnika. Historycznie rzecz biorąc, systemy te zastąpiły mechaniczne aparaty zapłonowe, wprowadzając precyzję rzędu ułamków stopnia obrotu wału, co pozwoliło na drastyczne obniżenie emisji spalin. Niektórzy twierdzą, że czujnik wałka rozrządu może przejąć jego funkcje w trybie awaryjnym, jednak w większości konstrukcji bez sygnału z wału korbowego silnik po prostu nie podejmie pracy. Zrozumienie tej zależności jest kluczowe dla każdego, kto chce świadomie eksploatować współczesny samochód.

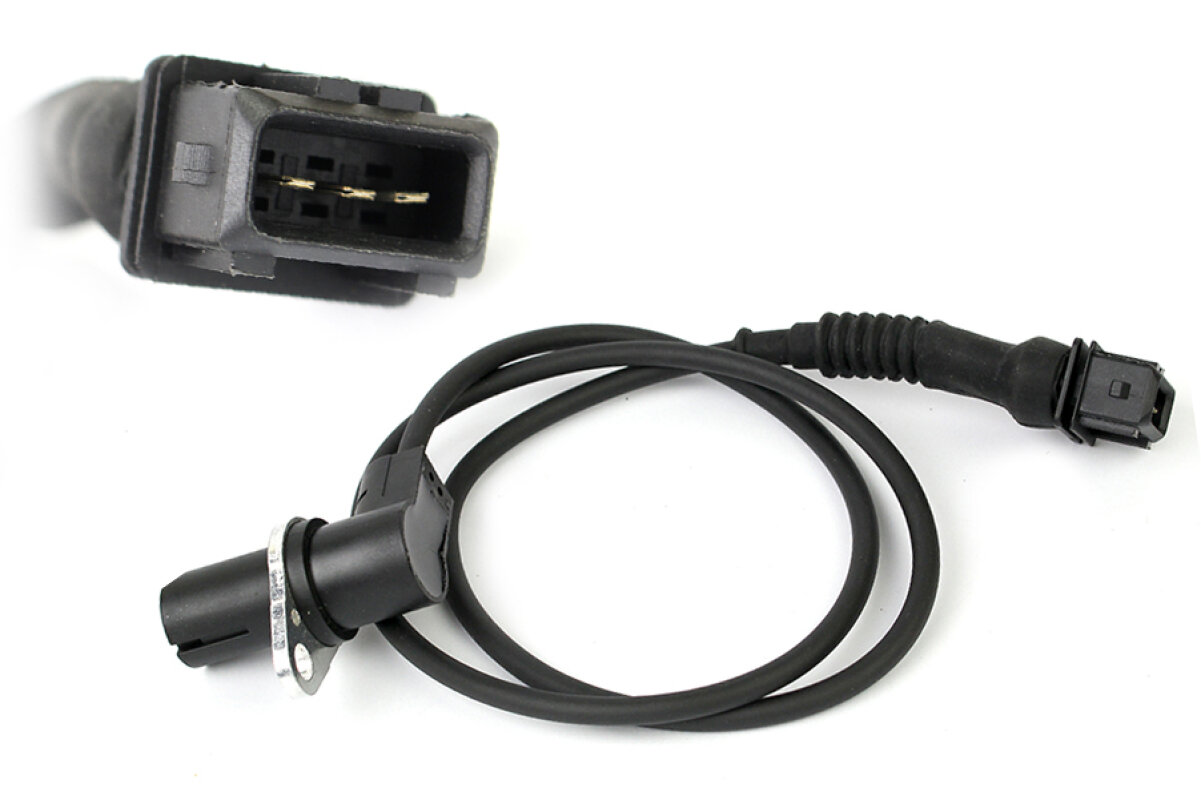

Czujnik położenia wału korbowego stanowi fundament pracy nowoczesnej jednostki napędowej

W mojej ocenie nie ma ważniejszego elementu pomiarowego w silniku spalinowym niż ten, który monitoruje prędkość obrotową i pozycję tłoków. Podczas projektowania układów sterowania, inżynierowie zakładają, że sygnał z czujnika musi być dostarczony w czasie rzeczywistym z minimalną latencją, aby zapłon nastąpił dokładnie w punkcie ZZ, czyli zwrotnym zewnętrznym. Pamiętam przypadek starego diesla, w którym poluzowane koło foniczne generowało tak duży szum informacyjny, że komputer wariował, dawkując paliwo w sposób całkowicie chaotyczny. W kontekście fizyki, czujnik ten musi wytrzymać ekstremalne warunki termiczne, często pracując w temperaturach przekraczających sto stopni Celsjusza w bezpośrednim sąsiedztwie bloku silnika. Choć istnieją alternatywne metody wyznaczania pozycji wału, jak choćby estymacja na podstawie prądu jonizacji, to fizyczny czujnik pozostaje najtańszym i najskuteczniejszym rozwiązaniem. Konkludując, każda anomalia w tym obszarze natychmiastowo destabilizuje proces spalania mieszanki.

Budowa czujnika indukcyjnego oraz czujnika Halla różni się diametralnie w kontekście diagnostyki

Rozróżnienie typu czujnika, z jakim mamy do czynienia pod maską, jest pierwszym krokiem, który podejmuję przy każdej diagnozie, ponieważ metody pomiarowe są skrajnie odmienne. Czujnik indukcyjny składa się z magnesu trwałego i cewki, generując napięcie przemienne, którego amplituda rośnie wraz z obrotami wału, co jest zjawiskiem czysto fizycznym opartym na prawie indukcji Faradaya. W starszych modelach Audi często dochodziło do utleniania się przewodów wewnątrz izolacji, co zmieniało rezystancję cewki i fałszowało sygnał przy wysokich temperaturach. Warto zauważyć, że czujniki Halla są znacznie bardziej zaawansowane, posiadają wbudowaną elektronikę formującą sygnał, co czyni je odporniejszymi na zakłócenia elektromagnetyczne, ale wrażliwszymi na przepięcia w instalacji. Przeciwnicy elektroniki w autach tęsknią za prostotą indukcji, jednak precyzja Halla pozwala na wykrycie pozycji wału nawet przy zerowej prędkości obrotowej, co jest niezbędne dla systemów Start Stop. Moim zdaniem, znajomość tej różnicy pozwala uniknąć spalenia czujnika Halla poprzez niewłaściwe użycie multimetru.

Nagłe gaśnięcie silnika podczas jazdy to najbardziej niebezpieczny objaw awarii tego podzespołu

Najbardziej drastycznym objawem, z jakim zgłaszają się do mnie klienci, jest moment, w którym auto gaśnie przy prędkości autostradowej, co odcina wspomaganie kierownicy i hamulców. Przykładem może być usterka w silnikach grupy PSA, gdzie czujnik potrafił przestać wysyłać impulsy tylko przy konkretnych wibracjach silnika, co czyniło awarię trudną do uchwycenia w warunkach warsztatowych. Z punktu widzenia bezpieczeństwa, nagła utrata mocy jest sytuacją krytyczną, wynikającą z faktu, że ECU po utracie synchronizacji natychmiast zamyka wtryskiwacze, aby chronić katalizator przed niespalonym paliwem. Niektórzy kierowcy mylą to z brakiem paliwa lub awarią pompy, jednak w przypadku czujnika wału, obrotomierz zazwyczaj natychmiast opada do zera, nawet jeśli auto wciąż toczy się na biegu. Z mojego doświadczenia wynika, że jeśli silnik gaśnie bez żadnego szarpnięcia, jakby ktoś po prostu przekręcił kluczyk, to w 90 procentach przypadków winowajcą jest właśnie ten sensor.

Problemy z rozruchem jednostki napędowej na ciepłym silniku wskazują na uszkodzenie termiczne uzwojenia

Często spotykam się z paradoksem, gdzie samochód rano odpala „od strzała”, ale po krótkim postoju pod sklepem, gdy silnik jest rozgrzany, rozrusznik kręci, a auto nie zapala. Rozszerzalność cieplna materiałów sprawia, że mikropęknięcia w miedzianym uzwojeniu czujnika indukcyjnego rozszerzają się pod wpływem temperatury, przerywając obwód elektryczny. W mojej praktyce warsztatowej stosujemy wtedy prosty test z zamrażaczem w sprayu – jeśli po schłodzeniu czujnika auto nagle odpala, mamy stuprocentową pewność co do źródła problemu. Warto wspomnieć, że współczesne oleje syntetyczne o niskiej lepkości bardzo dobrze odprowadzają ciepło, co czasem maskuje agonię czujnika przez dłuższy czas. Istnieje obiegowa opinia, że winny może być akumulator, jednak stabilne, szybkie kręcenie rozrusznikiem przy braku zapłonu to klasyczny objaw braku synchronizacji wału. Konkluzja jest prosta: jeśli masz problem z odpaleniem tylko na ciepło, zacznij od sprawdzenia rezystancji czujnika.

Nierówna praca silnika na biegu jałowym często wynika z zakłóceń sygnału elektrycznego

Niestabilne obroty, które potocznie nazywamy „falowaniem”, mogą być spowodowane faktem, że sterownik silnika otrzymuje nieczytelny sygnał i próbuje go na bieżąco korygować. Miałem do czynienia z przypadkiem, gdzie uszkodzona izolacja przewodu czujnika powodowała przebicia od kabli zapłonowych, co wprowadzało chaos w odczytach prędkości obrotowej. W teorii sygnał powinien być czysty, jednak w praktyce starzejące się ekrany przewodów przestają pełnić swoją funkcję ochronną przed polem magnetycznym. Można spotkać się z opinią, że to wina brudnej przepustnicy, co często prowadzi do niepotrzebnych kosztów czyszczenia i adaptacji tego elementu. Moje obserwacje wskazują, że jeśli falowaniu obrotów towarzyszy delikatne „wypadanie zapłonu” słyszalne w wydechu, należy przyjrzeć się oscylogramowi z czujnika wału. Ostatecznie, stabilność biegu jałowego jest pochodną precyzji, z jaką ECU widzi każdy ząb koła fonicznego.

Diagnostyka komputerowa pozwala na odczytanie błędów ale nie zawsze wskazuje bezpośrednią przyczynę usterki

Podłączenie testera diagnostycznego to podstawa, ale jako inżynier ostrzegam przed bezkrytycznym wierzeniem w opis błędu, ponieważ kod błędu P0335 mówi jedynie o nieprawidłowości w obwodzie, a nie o samym czujniku. Wielokrotnie wymieniałem czujniki, które okazywały się sprawne, ponieważ problemem była zaśniedziała wtyczka lub uszkodzony pin w samym sterowniku silnika. Warto sięgnąć do dokumentacji technicznej, jak ta dostępna na stronach Bosch Mobility, aby zrozumieć parametry sygnału wyjściowego dla konkretnego modelu. Niektórzy mechanicy od razu wymieniają części, co jest błędem ekonomicznym i technicznym, bo usterka może leżeć w uszkodzonym wieńcu zębatym na wale korbowym. Z mojego doświadczenia wynika, że sprawdzenie ciągłości wiązki miernikiem uniwersalnym to pięć minut pracy, które może zaoszczędzić kilkaset złotych. Podsumowując, komputer to tylko drogowskaz, a nie wyrocznia, która zwalnia z myślenia technicznego.

Oscyloskop jest jedynym narzędziem gwarantującym stuprocentową pewność podczas weryfikacji sygnału

W profesjonalnej diagnostyce, gdy multimetr pokazuje prawidłową rezystancję, sięgam po oscyloskop samochodowy, który pozwala mi zobaczyć kształt fali sygnału w czasie rzeczywistym. Widziałem przypadki, gdzie jeden ząb na kole fonicznym był lekko skrzywiony, co powodowało „dziurę” w sygnale przy konkretnych obrotach, uniemożliwiając poprawną pracę silnika powyżej 3000 obr/min. Analiza przebiegu pozwala wyłapać szumy, spadki napięcia czy anomalie magnetyczne, których żaden komputer diagnostyczny nie zarejestruje ze względu na zbyt niskie próbkowanie. Choć dla wielu hobbystów oscyloskop wydaje się urządzeniem skomplikowanym, to właśnie on oddziela mechaników od wymieniaczy części. Często spotykam się z twierdzeniem, że wystarczy sprawdzić iskrę, ale bez sygnału z wału iskry i tak nie będzie, co nie mówi nam nic o kondycji samego sensora. Moim zdaniem, obraz fali sinusoidalnej lub prostokątnej to najuczciwszy dowód na sprawność układu pomiarowego.

Zabrudzenia opiłkami metalu oraz nieszczelności olejowe wpływają na precyzję pomiaru prędkości obrotowej

Czujnik położenia wału często znajduje się w miejscu narażonym na zanieczyszczenia, a ponieważ posiada on wbudowany magnes, przyciąga wszelkie opiłki metalu krążące w okolicy sprzęgła lub koła zamachowego. W samochodach z zużytym dwumasowym kołem zamachowym, pył metaliczny potrafi oblepić czoło czujnika, tworząc „mostek” magnetyczny, który osłabia generowany impuls elektryczny. Pamiętam klienta, którego auto szarpało przy przyspieszaniu; winny okazał się wyciek z uszczelniacza wału, który zalał czujnik olejem zmieszanym z pyłem z tarczy sprzęgłowej. Niektórzy twierdzą, że olej nie przewodzi prądu, więc nie powinien przeszkadzać, jednak gęsta maź zmienia przenikalność magnetyczną szczeliny powietrznej. Warto przy każdej okazji serwisu olejowego zerknąć w okolice czujnika i oczyścić go szmatką nasączoną zmywaczem do hamulców. Konkludując, czystość fizyczna elementu jest tak samo ważna jak jego sprawność elektryczna.

Samodzielna wymiana czujnika wymaga zachowania czystości oraz odpowiedniego momentu dokręcenia śruby

Jeśli zdecydujesz się na samodzielną naprawę, musisz pamiętać, że precyzja montażu ma kluczowe znaczenie dla trwałości nowego podzespołu. Największym błędem, jaki widuję u amatorów, jest niedokładne oczyszczenie gniazda czujnika, co powoduje, że nowy element nie przylega idealnie i szczelina powietrzna (air gap) jest zbyt duża. W swojej karierze widziałem czujniki zniszczone przez zbyt mocne dokręcenie śruby mocującej, co doprowadziło do pęknięcia plastikowej obudowy i dostania się wilgoci do środka. Istnieje szkoła mówiąca, że warto posmarować oring czujnika olejem silnikowym, co ułatwia jego osadzenie i zapobiega podwinięciu się uszczelki. Należy jednak uważać na tanie zamienniki niewiadomego pochodzenia, które często mają niewłaściwą charakterystykę termiczną i ulegają awarii po kilku tysiącach kilometrów. Moim zdaniem, inwestycja w markowy produkt takich firm jak NGK NTK to jedyny sposób na święty spokój na lata.

Profilaktyka i regularna kontrola wiązki elektrycznej chronią przed niespodziewanym unieruchomieniem pojazdu

Zamiast czekać na lawetę, warto raz na rok dokonać przeglądu stanu okablowania, szczególnie w autach starszych niż dziesięć lat, gdzie izolacja staje się krucha. Wiązka elektryczna czujnika wału często przebiega blisko kolektora wydechowego, co naraża ją na degradację termiczną i pękanie przy najmniejszym dotyku. W mojej praktyce inżynierskiej zawsze zalecam dodatkowe zabezpieczenie tych przewodów peszlami odpornymi na wysoką temperaturę, co jest standardem w motorsporcie. Niektórzy uważają to za nadgorliwość, ale koszt metra peszla jest znikomy w porównaniu do kosztów holowania auta z autostrady. Częstym problemem są również kuny, które z niewiadomych przyczyn uwielbiają gryźć właśnie izolację przewodów sygnałowych, co prowadzi do zwarć okresowych. Podsumowując, świadoma opieka nad instalacją elektryczną to fundament niezawodności każdego współczesnego pojazdu, o czym wielu kierowców zapomina.

Przydatne źródła: NGK NTK, Bosch Mobility
